Câble électrique DIN

LEMOisoléIP67

Application / Description
Mesure de température sécurisée pour environnements haute tension (HV). Convient aux systèmes de batteries et à l'électronique de puissance HV nécessitant un câblage capteur isolé et des essais HV traçables.

Informations complémentaires
Certificat d'essai HV délivré avec numéro de lot pour une traçabilité complète. Option : test et réparation des capteurs en service sur demande. Marquage SAB : numéro d'article et numéro de lot.

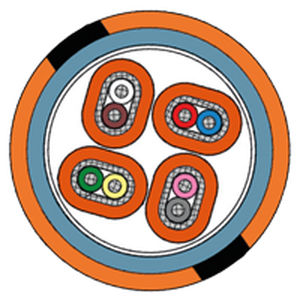

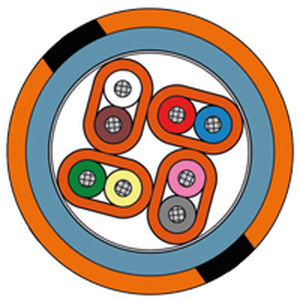

Données câble 1 x 8 conducteurs
Désignation : câble de mesure HV – 1 x 8 conducteurs. Isolation : FEP selon DIN 47100 1-8 (Ø conducteur 0,45 mm). Gaine extérieure : PUR. Toronnage : optimisé en couches. Diamètre extérieur : env. 4,6 mm. Tenue en tension : 1000 V AC au-dessus de la gaine intérieure orange. Plage de température : statique : -40°C / +150°C ; en flexion : -40°C / +150°C.

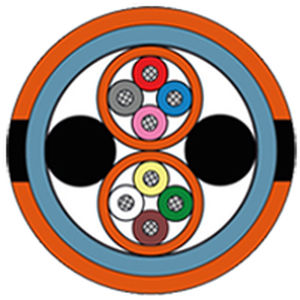

Données câble 2 x 4 conducteurs
Désignation : câble de mesure HV – 2 x 4 conducteurs. Isolation : FEP selon DIN 47100 1-8. Gaine extérieure : PUR. Toronnage : optimisé en couches. Diamètre extérieur : env. 7,3 mm. Tenue en tension : 1000 V AC au-dessus de la gaine de faisceau orange. Plage de température : statique : -40°C / +150°C ; en flexion : -40°C / +150°C.

Capteur
Type de capteur : 2 x PT100. Classe de précision : Classe A. Câblage : 4 fils. Point de mesure : intégré dans un pad adhésif en film PI. Géométries exemples : 2,3 mm x 2,0 mm x 0,47 mm (adapté aux cellules pouch) ou 3,0 mm x 0,80 mm x 0,60 mm. Plage de température par canal : -30°C à +180°C.

Connecteur
Connecteur Lemo / Redel : avec manchon anti-arrachement orange et capuchon de protection noir, 8 broches, Code C. Tenue 1000 V AC – IP67 en position raccordée.

Essais
Essai câble : conducteur/conducteur 2500 V AC – 5 min sur gaine de faisceau orange ; 5000 V AC – 5 min – conformément à EN 50264-2-1. Essai capteur : contrôle unitaire au connecteur assemblé selon la norme des appareils de mesure 61010-1 et les spécifications VDE dans un bain d'essai interne (équipement d'essai approuvé par VDE). Vérification de la protection contre les contacts externes – 3000 V/1 min AC.

Exemples de configuration
Réf. : T641-060-817 | longueur du câble : 2000 mm | longueur canal 1 : 70 mm | longueur canal 2 : 70 mm
Réf. : T641-060-870 | longueur du câble : 5000 mm | longueur canal 1 : 700 mm | longueur canal 2 : 700 mm. Longueurs totales et par canal configurables.

Téléchargements
Fiche technique pour HV 2 x PT100/PT1000 thermomètre de résistance (PDF - fiche technique disponible).

Caractéristiques techniques

• Produit : HV 2 x PT100/PT1000 thermomètre de résistance
• Type de capteur : 2 x PT100 (Classe A), 4 fils
• Plage de température par canal : -30°C à +180°C
• Fils : conducteurs isolés FEP, gaine extérieure PUR
• Variantes de câble : 1 x 8 conducteurs (Ø env. 4,6 mm) ou 2 x 4 conducteurs (Ø env. 7,3 mm)
• Tenue en tension câble : jusqu'à 1000 V AC (au-dessus de la gaine intérieure / de faisceau orange)
• Essais HV : conducteur/conducteur 2500 V AC (5 min), 5000 V AC (5 min) selon EN 50264-2-1
• Connecteur : Lemo/Redel 8 broches, Code C, IP67 raccordé, 1000 V AC
• Point de mesure : pad adhésif en film PI (différentes géométries disponibles)
• Traçabilité : certificat d'essai HV avec numéro de lot
• Longueurs configurables ; réf. exemples : T641-060-817, T641-060-870
