Câble électrique de données

DINLEMOIP67

Application/Description
Câble de rallonge pour capteurs HV 2 x PT100/PT1000 destiné aux installations de mesure haute tension.

Avantages produit

• Sécurité contre le contact sur l'ensemble des composants

Informations complémentaires
Délivrance d'un certificat d'essai HV avec référence au numéro de lot pour une traçabilité complète. Marquage SAB : numéro d'article, numéro de lot, longueur.

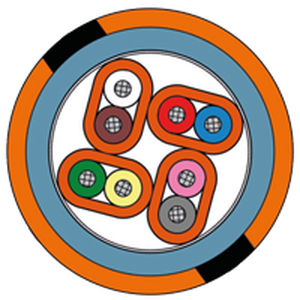

Données câble
Câble de liaison : câble de mesure HV
Isolation : FEP – selon DIN 47100 1-8
Gaine de paire : FEP – orange (RAL 2004)
Gaine intérieure : PUR – bleu (RAL 5024)
Gaine extérieure : PUR
Couleur de la gaine : orange avec bandes longitudinales vertes
Torsadage : optimal en couches
Diamètre extérieur : env. 7,4 mm
Tension assignée : 1000 V AC à travers la gaine de paire
Plage de température : statique : -40°C à +150°C | dynamique : -40°C à +150°C

Connecteurs
LeMo / REDEL : fiche et prise, avec manchon anti-arrachement orange et capuchon de protection noir, 8 broches, Code C. 1000 V AC résistant – IP67 en état emboîté.

Essais
Cond./cond. – 2500 V AC – 5 min à travers la gaine de paire
5000 V AC – 5 min – conformité EN 50264-2-1
Contrôle pièce sur connecteur assemblé conforme à la norme pour appareils de mesure IEC/EN 61010-1 et aux prescriptions VDE dans un bain sphérique interne (installation d'essai agréée par VDE)
Vérification de la sécurité contre le contact vers l'extérieur – 3000 V / 1 min AC

Exemples de configuration (extrait)
Réf. T641-056-497 — longueur de câble de liaison 1000 mm
Réf. T641-058-117 — longueur de câble de liaison 3000 mm
Réf. T641-058-574 — longueur de câble de liaison 5000 mm
Longueurs totales et par canal réalisables sur mesure.

Caractéristiques / spécifications techniques

• Câble de liaison : câble de mesure HV
• Isolation : FEP (DIN 47100 1-8)
• Gaine de paire : FEP, orange (RAL 2004)
• Gaine intérieure : PUR, bleu (RAL 5024)
• Gaine extérieure : PUR
• Couleur de la gaine : orange avec bandes longitudinales vertes
• Torsadage : optimal en couches
• Diamètre extérieur : env. 7,4 mm
• Tension assignée : 1000 V AC à travers la gaine de paire
• Plage de température : -40°C à +150°C (statique et dynamique)
• Connecteur : LeMo/REDEL 8 broches, Code C, IP67 en état emboîté, 1000 V AC résistant
• Tests câble : conducteur/conducteur 2500 V AC (5 min) et 5000 V AC (5 min) selon EN 50264-2-1
• Tests produit : essais selon IEC/EN 61010-1 et VDE ; essai de sécurité contre le contact 3000 V / 1 min AC
