Câble électrique de données

DINLEMOisolé

Application/Description
Câble de raccordement haute tension pour mesure DMS HV-sûre (pont complet/demi-pont), par ex. pour utilisation avec des modules de mesure tels que le CSM HV STG4 pro BS20.

Informations complémentaires
Émission d'un certificat d'essai HV avec référence au numéro de lot pour une traçabilité complète. Optionnel : contrôle et réparation des capteurs déjà installés sur demande. Marquage SAB : numéro d'article, numéro de lot.

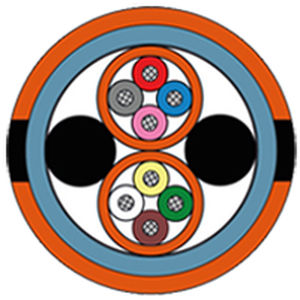

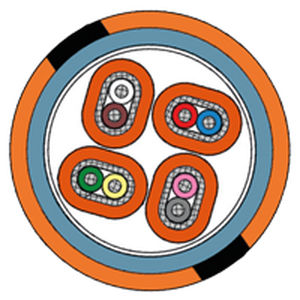

Données du câble
Câble de raccordement : câble capteur DMS HV
Isolation des conducteurs : FEP – selon DIN 47100 1-8 (Ø conducteur 0,55 mm)
Blindage : tresse de fils Cu étamés incluant fil de drainage
Gaine de paire : FEP – orange RAL 2004
Gaine intérieure : PUR – bleu RAL 5024
Gaine extérieure : PUR
Couleur de la gaine : orange avec bandes longitudinales noires
Construction : paire torsadée (pour EMC)
Diamètre extérieur : env. 7,4 mm
Tenue en tension : 1000 V AC sur la gaine de paire
Plage de température : statique : -50°C / +150°C ; mobile : -40°C / +150°C

Terminaison
Gaine extérieure : 122 mm dénudée
Gaine de paire : 22 mm
Extrémité ouverte (conducteurs) : 2 mm
Connexion : étamée
Blindage : acheminé et isolé par gaine thermorétractable
Résistance à la température par canal : -55°C / +180°C

Connecteurs
Connecteurs Lemo / Redel : avec manchon anti-arrachement orange et capuchon de protection noir, 8 pôles, Code E. Tenue 1000 V AC – IP67 en état emboîté.

Essais
Essais du câble : conducteur/conducteur – 600 V AC – 1 min – selon IEC 60584-1 sur la gaine de paire en bain d'eau ; 5000 V AC – 5 min – en référence à EN 50264-2-1.
Contrôle produit : inspection à l'unité sur le connecteur assemblé en référence à la norme des appareils de mesure 61010-1 ainsi qu'aux spécifications internes VDE dans un bac d'essai interne (installation d'essai agréée par VDE). Vérification de la protection contre le contact vers l'extérieur – 3000 V/1 min AC.

Exemples de configuration

• Réf. T644-061-009 – longueur du câble de raccordement : 2000 mm ; gaine extérieure dénudée : 122 mm ; gaine de paire : 22 mm ; longueur des conducteurs : 2 mm ; finition : étamée.
• Réf. T644-061-014 – longueur du câble de raccordement : 3000 mm ; gaine extérieure dénudée : 122 mm ; gaine de paire : 22 mm ; longueur des conducteurs : 2 mm ; finition : étamée.

Fiche technique
Fiche produit (PDF) disponible.

Caractéristiques techniques

• Câble de raccordement : câble capteur DMS HV
• Isolation des conducteurs : FEP (Ø conducteur 0,55 mm)
• Blindage : tresse Cu étamée incluant fil de drainage
• Gaine de paire / gaine extérieure : FEP (orange) / PUR
• Gaine intérieure : PUR (bleu)
• Diamètre extérieur env. : 7,4 mm
• Tenue en tension : 1000 V AC sur la gaine de paire
• Plage de température (statique) : -50°C à +150°C ; (mobile) : -40°C à +150°C
• Résistance en température par canal : -55°C à +180°C
• Connecteur : Lemo/Redel 8 pôles, Code E, IP67 emboîté
• Essais : essais d'isolement et haute tension référencés IEC/EN ; banc d'essai agréé VDE
