Câble électrique de données

LEMOisoléIP67

Application / Description
Câble de rallonge HV - rallonge pour capteurs haute tension 4 voies ou 1 voie Type K

Avantages produit

• Protection tactile sur l'ensemble des composants

Informations complémentaires
Délivrance d'un certificat d'essai HV mentionnant le numéro de lot pour une traçabilité complète. Option : contrôle et réparation des capteurs déjà en service sur demande. Marquage SAB : numéro d'article, numéro de lot, longueur.

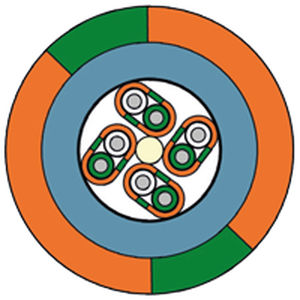

Données du câble
Câble de raccordement : câble thermo HV Type K
Isolation : FEP – vert et blanc
Gainage de paire : FEP – orange avec bandes longitudinales vertes
Gaine intérieure : FEP – bleu (RAL 5024)
Gaine extérieure : PUR
Couleur de la gaine : orange avec bandes longitudinales vertes
Structure : construction torsadée par paires (pour CEM)
Diamètre extérieur : 4 voies : env. 6,1 mm ; 1 voie : env. 3,4 mm
Tension admissible : 4 voies : 1000 V AC ; 1 voie : 1000 V AC par canal
Plage de température : statique : -50°C / +150°C ; dynamique : -40°C / +150°C

Connecteurs
Connecteurs Lemo Redel : fiche et prise, avec manchon antitrace orange et capuchon de protection noir. 4 voies : 8 broches, Code B, 1000 V AC – IP67 en état connecté. 2 voies : 2 broches, Code C, 1000 V AC – IP67 en état connecté.

Essais
Essai du câble : via le gainage de paire dans un bain d'eau – 5000 V AC – 5 min – selon EN 50264-2-1
Essai produit : contrôle unitaire sur connecteur assemblé selon la norme appareils de mesure IEC/EN 61010-1 et prescriptions VDE dans le banc d'essai en immersion interne (homologation du banc par VDE). Vérification de la protection tactile externe – 3000 V AC / 1 min

Exemples de configuration
T141-054-030 — 1000 mm — 4 voies
T141-054-143 — 2000 mm — 4 voies
T141-058-575 — 3000 mm — 4 voies
T141-058-576 — 5000 mm — 4 voies
T141-062-840 — 1000 mm — 1 voie
T141-062-843 — 3000 mm — 1 voie
T141-062-844 — 5000 mm — 1 voie
Longueurs totales réalisables sur demande.

Téléchargements
Fiche technique : HV 4- et 1-voie rallonge avec canaux thermo isolés en FEP (PDF)

Caractéristiques / Spécifications techniques

• Usage : rallonge pour capteurs haute tension 4 voies ou 1 voie Type K
• Isolation / gainage de paire / gaine intérieure : FEP (couleurs selon spécification)
• Gaine extérieure : PUR
• Diamètre extérieur : 4 voies env. 6,1 mm ; 1 voie env. 3,4 mm
• Structure : torsadé par paires (CEM)
• Tension admissible : 1000 V AC (4 voies et 1 voie par canal)
• Tension d'essai câble : 5000 V AC, 5 min (EN 50264-2-1)
• Essai produit : selon IEC/EN 61010-1 et VDE, essai de protection tactile 3000 V AC / 1 min
• Plage de température : statique -50°C à +150°C ; dynamique -40°C à +150°C
• Connecteurs : Lemo Redel, 4 voies : 8 broches Code B ; 2 voies : 2 broches Code C ; IP67 en état connecté
• Marquage SAB : numéro d'article, numéro de lot, longueur
