Module de sortie numérique romod 4DO-R

Modbusà 4 Ssur rail DIN

Aperçu produit

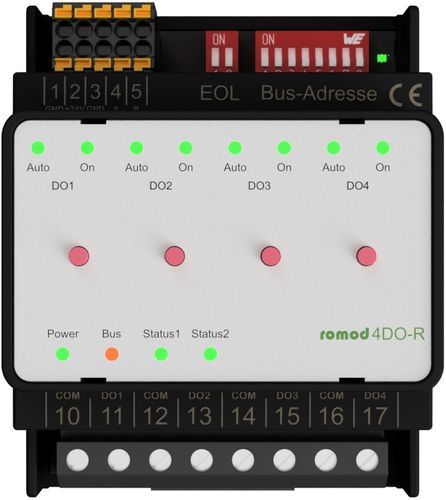

Le romod 4DO-R est un module de sortie numérique pour montage sur rail destiné au pilotage de quatre circuits d'éclairage ou d'autres actionneurs numériques. Chaque sortie est réalisée par un relais bistable accessible via des bornes relais. Des boutons poussoirs intégrés permettent l'override manuel local des sorties normalement pilotées via Modbus. Chaque canal dispose de deux LED : la LED gauche indique le mode de commande (Modbus ou override manuel), la LED droite indique l'état de la sortie (MARCHE/ARRÊT). Le passage entre les modes Automatique et Manuel se fait en maintenant le poussoir (durée de maintien configurable pour les quatre canaux). Une pression courte génère un bref clignotement orange unique de la LED gauche indiquant le mode Automatique après relâchement.

Fonctionnalités opérationnelles

• Override manuel local des sorties numériques via boutons poussoirs intégrés
• Sorties relais bistables avec contacts normalement ouverts disponibles aux bornes
• Double LED par canal : indication du mode et indication de l'état de la sortie
• Registre disponible indiquant quels boutons poussoirs ont été actionnés (la lecture réinitialise les bits)
• Registres pour lire l'état actuel des boutons poussoirs et des sorties
• Mode de démarrage configurable pour les sorties (automatique ou override manuel)
• Délai minimum configurable entre les commutations de deux sorties pour réduire les perturbations du système
• États sûrs configurables pour chaque sortie activés après un délai commun si aucun telegramme Modbus valide n'est reçu

Remarques
Pour la configuration système (adressage, nombre maximum de modules sur une interface Modbus Master, installation, connexion au bus, etc.), consultez le chapitre Configuration.
