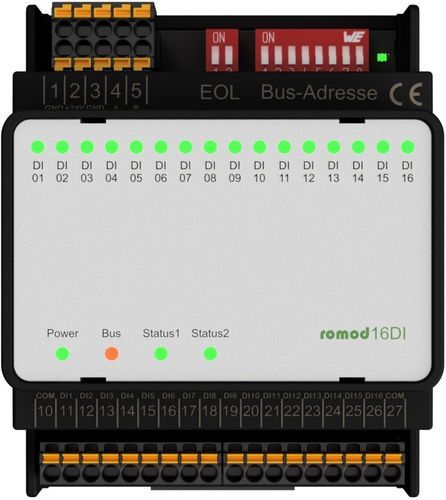

Module d'entrée numérique romod 16DI

RS-485Modbus RTU16 entrées numériques

Informations produit
Le module d'entrées numériques romod 16DI permet la supervision de jusqu'à 16 signaux numériques pour des applications industrielles. Usages typiques : signalisation d'états de fonctionnement et d'alarmes (par ex. gel, filtre encrassé, courroie ventilateur endommagée) et rapports d'états discrets comme la position de volets. Les entrées sont commutées en 24 V par des contacts secs externes raccordés aux bornes. Les bornes COM définissent la référence et peuvent être positionnées sur 0 V ou 24 V ; les COM sont reliés entre eux en interne mais non raccordés au GND de l'alimentation, une référence doit donc être fournie.

Données techniques
Via les registres Modbus, chaque entrée peut être configurée en mode normalement ouverte ou normalement fermée. La couleur de chacune des 16 LED d'état est configurable (rouge, vert ou orange) via un registre de configuration Modbus ; les LED peuvent également être commandées individuellement par Modbus si cette option est activée. Les entrées peuvent fonctionner comme compteurs pour signaux à courant continu (valeurs non rémanentes en cas de coupure). Un prédiviseur est réglable par entrée pour compter, par exemple, chaque deuxième ou troisième impulsion ; la modification du prédiviseur ajuste rétroactivement les valeurs de compteur correspondantes. Durée minimale d'impulsion détectable : 10 ms. Un registre de changement indique quelles entrées ont changé depuis la dernière lecture ; la lecture remet le registre à zéro, les changements rapides successifs sont tout de même signalés.

Caractéristiques techniques

• Type : Module d'entrées numériques avec 16 entrées (DI)
• LED : 16 LED d'état, couleur configurable par LED (rouge / vert / orange) via Modbus
• Commande LED : Contrôle individuel des LED via commandes Modbus (si activé)
• Contrôle des entrées : 24 V commuté par contacts secs externes ; bornes COM sélectionnables 0 V ou 24 V (COMs reliés en interne)
• Mode d'entrée : Chaque entrée configurable en normalement ouverte ou normalement fermée via registre Modbus
• Fonction compteur : Entrées utilisables comme compteurs d'impulsions pour signaux DC ; prédiviseur réglable par entrée ; compteurs non rémanents
• Détection d'impulsions : Durée minimale 10 ms
• Registre de changement : Registre disponible indiquant quelles DI ont changé depuis la dernière lecture ; lecture remet le registre à zéro
• Bus : RS485, Modbus RTU ; autobauding supporté
• Débits supportés : 9 600 ; 19 200 ; 38 400 ; 57 600 Baud (Autobauding)
• Temps de cycle bus : Dépend du débit et du nombre de points adressés
• Mémoire : Microcontrôleur interne ; configuration stockée en EEPROM interne (≈100 000 cycles d'écriture)
• Valeur max. compteur : 4 294 967 296 ; valeurs non stockées en cas de coupure
• Alimentation : 24 V AC/DC via bornes ; consommation max. 150 mA (DC) / 220 mA (AC), toutes les DI chargées
• Dissipation : Max. 3,6 W (DC) / 5,3 W (AC), toutes les DI chargées
• Environnement : Fonctionnement 0...50°C ; transport/stockage 0...70°C ; humidité 10...90% sans condensat
• Indice de protection : IP20
• Montage : Rail DIN
