Module d'entrée numérique romod 16DI eco

RS-485Modbus RTU16 entrées numériques

Informations produit

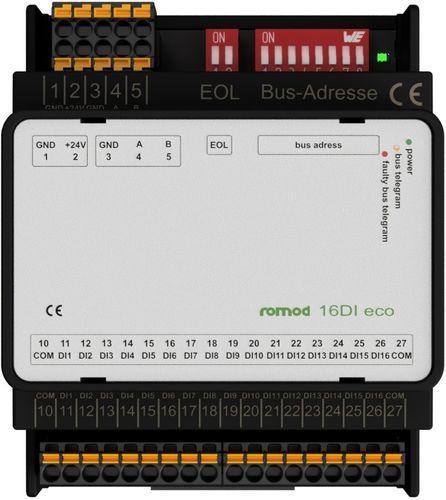

Le romod 16DI eco est un module d'entrées numériques pour rail DIN, permettant la connexion de jusqu'à 16 signaux discrets. Il accepte des entrées 24 V commandées par contacts secs externes ; le potentiel de référence est sélectionnable via les bornes COM (0 V ou 24 V). Le mode d'entrée (circuit ouvert ou fermé) est configurable par voie de registres Modbus pour chaque canal. Le module dispose de LED d'état et d'un registre de changement indiquant quelles EI ont changé depuis la dernière lecture. Les entrées peuvent être utilisées comme compteurs pour signaux DC (valeurs non conservées en cas de coupure d'alimentation).

Données techniques (points clés)
Alimentation : 24 V AC/DC via bornes
Consommation : max. 150 mA (DC) / 220 mA (AC) avec toutes les EI chargées
Dissipation : max. 3,6 W (DC) / 5,3 W (AC) avec toutes les EI chargées
Durée d'impulsion pour comptage : min. 10 ms (signaux DC uniquement)
Valeur max. du compteur : 4 294 967 296 (non conservée en cas de coupure)
Interface bus : RS485, Modbus RTU
Débits supportés (autobauding) : 9 600 ; 19 200 ; 38 400 ; 57 600 Baud
Paramètres série : 8-N-1
Mémoire/configuration : uPC interne, paramètres dans EEPROM interne (jusqu'à 100 000 cycles d'écriture)
T° fonctionnement : 0...50°C ; Transport/stockage : 0...70°C ; Humidité relative : 10...90% sans condensation
Indice de protection : IP 20

Caractéristiques / spécifications techniques

• Modèle : romod 16DI eco
• Fonction : module d'entrées numériques, jusqu'à 16 entrées numériques
• Type d'entrée : 24 V commandé par contacts secs externes
• Potentiel de référence : sélectionnable via bornes COM (0 V ou 24 V) ; deux bornes COM reliées en interne mais non liées au GND d'alimentation
• Mode d'entrée : circuit ouvert ou fermé sélectionnable par entrée via registres Modbus
• Fonction compteur : entrées utilisables comme compteurs (DC uniquement) ; valeurs non conservées après coupure
• Présélection (prescaler) : ajustable par entrée (impacte le comptage ; modification entraîne amendement rétroactif des valeurs)
• Largeur d'impulsion minimale pour comptage : 10 ms
• Registre de changement : indique quelles EI ont changé depuis la dernière lecture ; bits remis à zéro à la lecture
• Alimentation : 24 V AC/DC (bornes)
• Consommation : max. 150 mA (DC) / 220 mA (AC) avec toutes les EI chargées
• Dissipation : max. 3,6 W (DC) / 5,3 W (AC) avec toutes les EI chargées
• Valeur max. du compteur : 4 294 967 296
• Interface bus : RS485 (Modbus RTU)
• Débits supportés : 9 600 / 19 200 / 38 400 / 57 600 Baud (autobauding)
• Paramètres série : 8-N-1
• Mémoire/configuration : uPC interne, paramètres dans EEPROM interne (jusqu'à 100 000 cycles d'écriture)
• Temps de cycle bus : dépend du débit et du nombre de points adressés
• T° fonctionnement : 0...50°C
• T° transport/stockage : 0...70°C
• Humidité relative : 10...90% sans condensation
• Indice de protection : IP 20
• Poids : 0,125 kg
