Module E/S numérique romod 4DIO-R eco

RS485Modbus RTU4 entrées numériques

Informations sur le produit

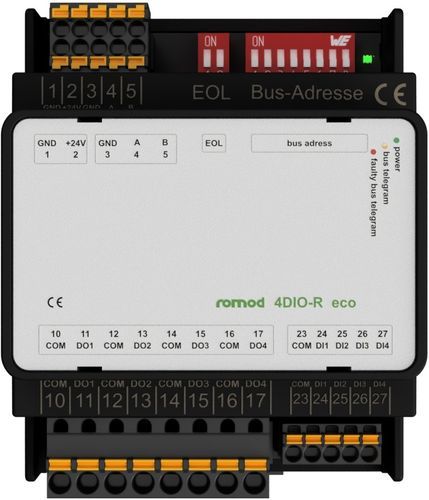

Le romod 4DIO-R eco est un module E/S numériques monté sur rail DIN offrant quatre entrées numériques et quatre sorties numériques à relais. Il est destiné au pilotage de moteurs monophasés et d'actionneurs numériques, ainsi qu'à la surveillance de signaux numériques simples (messages d'exploitation, messages d'erreur).

Sorties numériques :
Les quatre sorties relais fournissent des contacts normalement ouverts (NO). Les signaux commutés doivent présenter la même phase. Les sorties peuvent être commandées via Modbus ou configurées pour suivre les signaux des entrées numériques. Fonctions disponibles : commande statique, basculement, délais on/off réglables, temps minimaux ON/OFF et verrouillage mutuel. Toutes les sorties peuvent être configurées pour adopter un état défini (état sûr) si le module ne reçoit pas de telegrammes Modbus valides dans le délai configuré.

Important :
Veiller à ce que les signaux commutés aient la même phase. Règlez la temporisation de l'état sûr suffisamment longue pour éviter des activations involontaires lors de défaillances d'appareils distants ou de time-outs du bus.

Entrées numériques :
Les entrées numériques sont commandées en 24 V via des contacts secs externes raccordés aux bornes du module. Le potentiel de référence est défini via les bornes COM et peut être 0 V ou 24 V, permettant une commande par signaux 24 V ou 0 V. Chaque entrée peut être réglée en fonctionnement normalement ouvert ou fermé via des registres Modbus. Les entrées acceptent le comptage pour des impulsions DC (non rémanentes en cas de coupure de courant) ; la durée d'impulsion minimale détectable de manière fiable est de 10 ms. Pour des entrées commandées en AC, la détection d'arête peut être retardée via des registres de configuration. Un registre indique quelles EI ont changé depuis la dernière lecture ; la lecture réinitialise les bits.

Données techniques
Alimentation : 24 V AC/DC, connexion par bornes
Consommation : typ. 68 mA (DC), 152 mA (AC) avec tous les relais activés
Dissipation : max. 1,7 W (DC), 3,7 W (AC) avec tous les relais activés
Spécifications des sorties : sorties relais (NO), max. 250 VAC ; charge nominale 3 A à 250 VAC / 30 VDC ; tension de commutation max. 277 VAC, 30 VDC ; capacité de commutation max. 830 VA (AC), 90 W (DC) ; résistance de contact initiale ≈100 mOhm (à 1 A / 24 VDC) ; endurance 100 000 cycles (charge nominale). Les charges inductives doivent être évitées ou amorties à la source.
Comptage : impulsion min. 10 ms (DC uniquement) ; valeur max. du compteur 4,294,967,296 ; valeurs non rémanentes après coupure de courant.
Bus : RS485, Modbus RTU ; vitesses (autobaud) : 9 600 ; 19 200 ; 38 400 ; 57 600 Baud ; paramètres série : 8-N-1
Mémoire de configuration : EEPROM interne, env. 100 000 cycles d'écriture
Environnement : température fonctionnement 0...50 °C ; stockage/transport 0...70 °C ; humidité relative 10...90 % sans condensation ; indice de protection IP20

Caractéristiques

• Modèle : romod 4DIO-R eco
• Fonction : 4 entrées numériques, 4 sorties numériques (relais, contacts NO)
• Courant relais : 3 A à 250 VAC / 30 VDC
• Tension de commutation max. : 277 VAC, 30 VDC
• Capacité de commutation max. : 830 VA (AC), 90 W (DC)
• Résistance de contact initiale : env. 100 mOhm (à 1 A / 24 VDC)
• Endurance : 100 000 opérations (charge nominale)
• Compteur d'entrée : impulsion min. 10 ms, valeur max. 4,294,967,296 (non rémanent)
• Alimentation : 24 V AC/DC
• Consommation : 68 mA (DC), 152 mA (AC) avec tous les relais activés
• Dissipation : max. 1,7 W (DC), 3,7 W (AC)
• Bus : RS485, Modbus RTU ; vitesses : 9.6k, 19.2k, 38.4k, 57.6k
• Mémoire de config. : EEPROM interne, env. 100 000 cycles d'écriture
• Paramètres série : 8-N-1
• Température de fonctionnement : 0...50 °C ; stockage/transport : 0...70 °C
• Humidité relative : 10...90 % sans condensation
• Indice de protection : IP 20
• Poids : 0,137 kg
