Module E/S numérique romod 4DIO-R

RS-485sérieModbus RTU

Présentation du produit

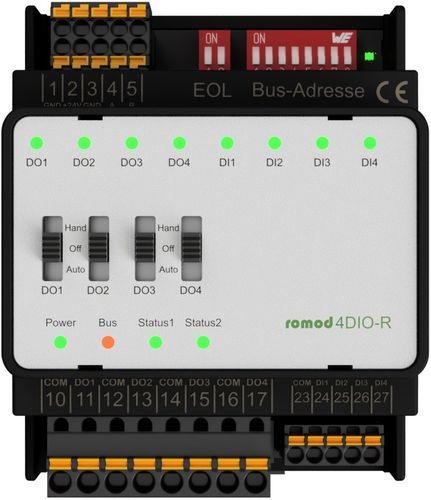

Le romod 4DIO-R est un module pour rail DIN offrant quatre entrées numériques et quatre sorties numériques par relais. Il sert de dispositif local d'override/indication (LO/ID) pour le contrôle et la signalisation et permet l'override manuel via des interrupteurs intégrés en complément du contrôle Modbus RTU.

Sorties numériques

• Quatre sorties relais avec contact normalement ouvert (NO).
• Les signaux commutés doivent avoir la même référence de phase.
• Les sorties peuvent suivre les entrées numériques (configurable) en plus du contrôle via Modbus.
• Contrôle statique et basculement pris en charge ; délais d'activation/désactivation et durées minimales configurables par sortie.
• Les délais et durées minimales configurés s'appliquent aux commandes via bus ; l'override manuel contourne ces sécurités.
• Verrouillages mutuels des sorties possibles.
• Chaque sortie dispose d'une LED d'état.
• Comportement en 'état sûr' configurable : les sorties peuvent adopter un état défini si les trames Modbus ne sont pas reçues dans un délai configurable.

Entrées numériques
Les quatre entrées numériques acceptent des signaux 24 V commutés par contacts secs externes via bornes. La référence est définie via les bornes COM (0 V ou 24 V). En utilisant la référence 24 V, les entrées peuvent être pilotées par 0 V. La logique d'entrée (ouvert/fermé) est sélectionnable via registres Modbus. Les entrées peuvent être utilisées comme compteurs non rémanents ; la largeur d'impulsion minimale pour une détection DC fiable est de 10 ms. Pour une commande en AC, le filtrage/délai de détection d'arête doit être configuré.

Fonctions supplémentaires et comportement

• Positions des interrupteurs lisibles via registres ; un registre indique quel interrupteur a été actionné depuis la dernière lecture.
• Les sorties peuvent être configurées avec un comportement d'état sûr pour les timeouts du bus ; régler les délais pour éviter des activations indésirables.
• Paramètres de configuration stockés en EEPROM interne (jusqu'à 100 000 cycles d'écriture).

Caractéristiques techniques

• Fabricant : romutec Steuer- und Regelsysteme GmbH
• Référence produit / SKU : 00002955
• Modèle : romod 4DIO-R
• Poids : 0,156 kg
• Alimentation : 24 V AC/DC via bornes
• Consommation courant : typ. 68 mA (DC), 152 mA (AC) avec tous les relais activés
• Puissance dissipée : max. 1,7 W (DC), 3,7 W (AC) avec tous les relais activés
• Sorties numériques : relais (NO), max. 250 VAC
• Résistance de contact initiale : 100 mΩ (à 1 A / 24 VDC)
• Charge nominale : 3 A à 250 VAC / 30 VDC
• Tension de commutation max. : 277 VAC, 30 VDC
• Capacité de commutation max. : 830 VA (AC), 90 W (DC)
• Endurance : 100000 opérations (charge nominale)
• Éviter ou supprimer les charges inductives à la source
• Durée d'impulsion pour comptage (DC) : min. 10 ms
• Valeur maximale du compteur : 4 294 967 296 (compteur non conservé en cas de coupure)
• Interface bus : RS485
• Vitesses prises en charge (autobaud) : 9600; 19200; 38400; 57600
• Protocole : Modbus RTU (RS485), port série 8-N-1
• Configuration stockée en EEPROM interne (max. 100 000 cycles d'écriture)
• Température de fonctionnement : 0…50 °C
• Température transport/stockage : 0…70 °C
• Humidité relative : 10…90 % sans condensation
• Indice de protection : IP20
