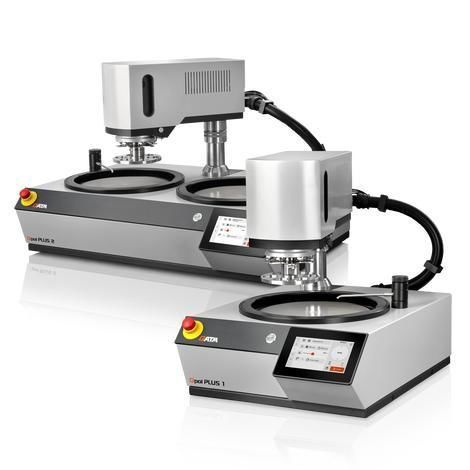

Meuleuse polisseuse d'établi Qpol PLUS series

électriqueindustrielleergonomique

Introduction

• Simplifiez. Automatisez.

Les Qpol PLUS 1 et PLUS 2 sont des machines automatiques de meulage et de polissage à roue simple ou double pour la préparation d'échantillons métallographiques. Elles fonctionnent en mode pression simple ou pression centrale et acceptent des plateaux de travail Ø 200 / 250 / 300 mm. La tête PLUS haute performance permet l'utilisation de porte-échantillons volumineux (pression centrale) jusqu'à Ø 185 mm.

Avantages produit

• Processus automatisés : meulage/polissage à forte abrasion avec dosage variable de suspensions lubrifiantes/diamantées, pression de contact réglable, contrôle de la vitesse et sens de rotation (en phase/hors phase) pour la tête de polissage et le plateau ; tous les paramètres sont configurables.
• Grande flexibilité : le porte-échantillon de type L permet de traiter des pièces très grandes en pression centrale.
• Haute répétabilité : jusqu'à 200 méthodes de préparation personnalisables peuvent être sauvegardées (protection par gestion des comptes) pour garantir des résultats constants.

Solide et fiable
Châssis en construction soudée d'aluminium avec revêtement poudré de qualité.

• Conception à faible vibration pour un fonctionnement très fluide.
• Motorisation à vitesse contrôlée offrant une puissance adaptée aux charges importantes.
• Cuve en plastique résistant aux chocs : anti-corrosion et facile à nettoyer.

Tête de meulage/polissage à paliers pivotants
Tête ergonomique et flexible équipée d'arrêts pivotants réglables.

• Poignées encastrées des deux côtés avec boutons-poussoirs intégrés pour le déverrouillage et une manipulation aisée.
• Large dégagement entre tête et surface de travail facilitant le changement de porte-échantillon.

Système de nettoyage simple
Conception monoplateau permettant le retrait aisé des composants et un accès complet pour le nettoyage.

• Anneau pare-éclaboussures et plateau de travail facilement démontables pour réduire les temps de préparation et de nettoyage.
• Insert de cuve (doublure plastique) remplaçable pour éliminer les abrasions et résidus de suspension.

Robinet extractible robuste
Permet un nettoyage complet de la zone de travail et du bac.

• Fonction Cleaning Boost éliminant les résidus liquides des médias (séchage à 750 tr/min en ~3 s).
• Robinet d'eau activé automatiquement au début et à la fin du cycle de préparation.
• Robinet robuste avec flexible extensible.

Option : systèmes de dosage Qdoser
Les systèmes de dosage optionnels augmentent la flexibilité des procédés.

• Qdoser GO : système d'administration entièrement automatique piloté par logiciel avec 4 flacons amovibles/remplissables pour des résultats reproductibles (option agitation magnétique).
• Qdoser PLUS : permet également le polissage fin ; possibilité de mise à niveau pour flacon de 1 L pour suspension de polissage fin.

Pare-éclaboussures ergonomique
Conception utilisateur réduisant les éclaboussures et servant de repose-main lors de procédures longues.

• Encoches de préhension permettant de remplacer les consommables même avec l'anneau en place.

Intuitif et facile à utiliser
Écran tactile industriel 7 pouces intégré avec logiciel utilisateur QATM.

• Structure de menus intuitive et configuration simple.
• Barre d'état et signal sonore indiquant la progression et la fin du processus.
• Minuterie intégrée et affichage direct du couple/pression de contact pour une grande reproductibilité.

Tête PLUS — haut débit et grands échantillons
La tête PLUS fournit une pression de contact de 5–80 N en mode pression simple et de 20–350 N en mode pression centrale. Jusqu'à 6 échantillons Ø 50 mm peuvent être préparés à vitesses variables avec des porte-échantillons Ø 160 mm ; les porte-échantillons de type L acceptent des porte-échantillons pression centrale jusqu'à Ø 185 mm.

• Résultats reproductibles grâce aux cycles automatiques de meulage et polissage.
• Poignées encastrées avec boutons-poussoirs pour un déplacement aisé.
• Remplacement rapide des porte-échantillons grâce à un dégagement généreux.

Médias associés et vidéo
Vidéo disponible présentant le flux de préparation Qpol GO / Qpol PLUS et les fonctions machine.

Caractéristiques / Spécifications techniques

• Plateaux de travail : Ø 200 / 250 / 300 mm.
• Diamètre intérieur de la cuve : Ø 350 mm.
• Porte-échantillon (typique) : Pression simple Ø 160 mm ; pression centrale jusqu'à Ø 204 mm (diamètre) ; porte-échantillons de type L supportant des porte-échantillons pression centrale jusqu'à Ø 185 mm.
• Nombre d'échantillons : Pression simple 1–6 échantillons Ø 50 mm ; pression centrale 1–5 échantillons Ø 70 mm.
• Force de contact : Pression simple variable 5–80 N ; pression centrale variable 20–350 N.
• Vitesse (plateau) : 30–600 tr/min, variable en continu.
• Vitesse de rotation (tête) : 30–160 min⁻¹.
• Puissance d'entraînement (typique) : Plateau 0,75 kW (S1) / 1,1 kW (S3) ; tête 0,37 kW (S1).
• Puissance connectée : ~1,4 kVA.
• Alimentation : 220–240 V, 50/60 Hz (1 Ph/N/PE) ou 100–120 V, 50/60 Hz (1 Ph/N/PE).
• Raccordement eau : 1× eau potable G ½" max. 6 bar.
• Dispositif de dosage (option) : Qdoser GO, Qdoser PLUS (option Qdoser ONE dropper disponible).
• Température ambiante (fonctionnement) : 10–40 °C.
• Interfaces : USB pour transfert de données et mises à jour logicielles.
• Dimensions Qpol PLUS 1 (L × H × P) : 511 × 610 × 756 mm ; poids ≈ 65 kg (selon équipement).
• Dimensions Qpol PLUS 2 (L × H × P) : 901 × 610 × 749 mm ; poids ≈ 80 kg (selon équipement).
• Options supplémentaires : agitateur magnétique pour suspensions, configurations de dosage (Qdoser GO/PLUS), fonction de rinçage arrière pour tuyaux, flacons de suspension amovibles pour remplissage/nettoyage optimisés.
