Meuleuse polisseuse stationnaire Saphir 560

d'établiélectriqueindustrielle

Introduction

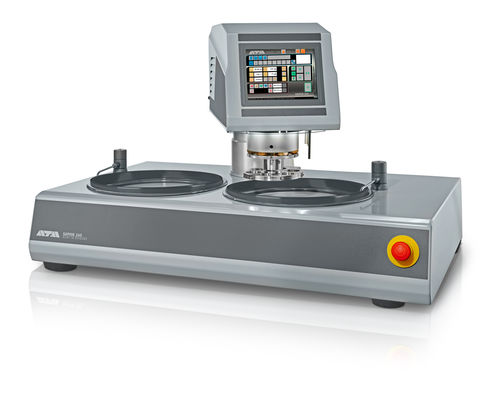

La SAPHIR 560 avec la tête RUBIN 520 est un appareil à double disque de nouvelle génération, doté d'une tête de meulage et de polissage innovante pour disques de travail Ø 200–300 mm. La tête RUBIN 520 est équipée d'une vitre protectrice automatique qui améliore la sécurité de l'opérateur. Pression simple et centrale, fonction mémoire, système de dosage intégré et mesure automatique du taux d'enlèvement font partie des fonctionnalités. Le réglage motorisé de la hauteur avec blocage pneumatique et toutes les caractéristiques de l'unité de base Saphir 360 répondent aux exigences industrielles. La profondeur d'enlèvement peut être prédéterminée avec une précision de 0,01 mm ; la mesure du matériau enlevé est automatique et la machine s'arrête lorsque la valeur prédéfinie est atteinte.

Avantages produit

• Double disque de meulage/polissage avec tête RUBIN 520
• Fonctionnement en pression simple ou centrale
• Vitesse variable du disque de travail et de la tête de polissage
• Commande électronique par écran tactile
• Mémoire programmable pour les routines
• Tête de polissage avec rotation horaire/antihoraire
• Fonction mémoire pour réglage latéral et en hauteur

Caractéristiques principales

• Tête de meulage/polissage innovante pour disques Ø 200–300 mm
• Capot protecteur automatique sur la tête RUBIN 520 pour une sécurité accrue
• Fonctionnement en pression simple et pression centrale (selon porte-échantillon)
• Système de dosage intégré
• Mesure automatique du matériau enlevé avec arrêt automatique au seuil prédéfini
• Réglage motorisé de la hauteur avec serrage pneumatique
• Réglage de la hauteur avec précision de 0,01 mm
• Commande électronique par écran tactile et mémoire programmable

Caractéristiques techniques

• Disques de travail : Ø 200–300 mm
• Nombre d'échantillons (pression simple) : 1–6 échantillons Ø 50 mm
• Force de pressage simple : 5–80 N
• Force de pressage centrale : dépend du porte-échantillon
• Puissance raccordement : 5,5 kVA
• Puissance moteur (base) : 2 x 0,75 kW S6/40%
• Puissance moteur (tête) : 0,17 kW S1
• Vitesse (meuleuse) : 50–600 tr/min
• Vitesse (tête) : 30–150 tr/min
• Dimensions (L x H x P) : 1020 x 550–650 x 660 mm
• Poids : env. 110 kg
• Raccordement eau : 1x arrivée eau potable R½" max. 6 bars
