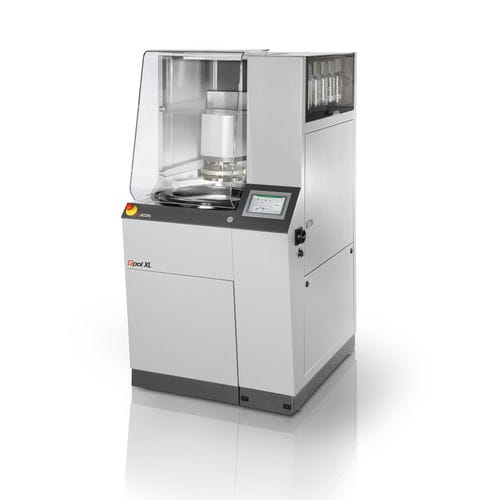

Machine à poncer-polir pour la préparation d'échantillons Qpol XL

les échantillons métallographiquespour solde rodage plan

Introduction
Débit d'échantillons élevé avec une fiabilité de process : la Qpol XL est une machine sur pied pour meulage et polissage conçue pour un enlèvement de matière défini et une préparation d'échantillons reproductible. La cellule de charge intégrée et le contrôle motorisé de la force garantissent des résultats constants. Le logiciel intuitif propose une gestion professionnelle des utilisateurs et le stockage de jusqu'à 200 méthodes de préparation.

Avantages produit

• Disques de travail Ø 300 / 350 mm
• Broche d'entraînement 2,2 kW – tête de polissage jusqu'à 1,1 kW
• Contrôle électronique de la force (50–750 N)
• Système de dosage modulaire jusqu'à 6 réservoirs et agitateur magnétique en option
• Bras doseur motorisé pivotant pour un mouillage uniforme du disque de travail
• Fonction de cycle d'essorage du disque (Cleaning Boost)
• Hotte de sécurité automatisée pour la protection de l'opérateur
• Changement de disque de travail rapide, facile et sans outil

Ingénierie robuste - design fonctionnel
La Qpol XL présente une structure en acier massif, une carrosserie thermolaquée et une zone de travail revêtue en acier inoxydable pour assurer la stabilité mécanique et une utilisation durable en laboratoire industriel.

Mesure d'enlèvement
Système intégré de mesure précise du matériau enlevé permettant le suivi indépendant du temps de fonctionnement, de la géométrie de l'échantillon, du matériau et de la dureté, pour un contrôle de processus reproductible.

Données de performance
Puissance d'entraînement du disque de travail : 2,2 kW (service S1). Puissance de la tête de polissage : 0,75 kW (S1) ou 1,1 kW (S3). Le disque de travail et la tête de polissage peuvent fonctionner dans les deux sens ainsi qu'en mouvement oscillant.

Technologie avancée et modularité

• Système de mesure électronique pour forces d'appui contrôlées entre 50 et 750 N
• Mesure d'enlèvement intégrée
• Logiciel de commande intuitif avec stockage des méthodes
• Concept de dosage modulaire avec alerte de niveau

Station de nettoyage (option)
Station de nettoyage intégrée en option : nettoyage automatique des échantillons avec eau, éthanol et air ou par cycles d'essorage à vitesses réglables (jusqu'à 800 rpm) pour réduire le risque de contamination croisée.

Accessoires et options
Large choix de porte‑échantillons standard et spécifiques pour différents diamètres. Options : agitateur magnétique pour le système de dosage, alarme de niveau, feu de signalisation, refroidissement par recirculation, bac de décantation et tuyau de rinçage spiralé pour nettoyage manuel.

Logiciel de commande Qpol XL
Le logiciel moderne permet une exploitation intuitive ; des méthodes de préparation standards et les consommables typiques sont préinstallés. La gestion des comptes utilisateurs avec droits configurables facilite les flux de travail en laboratoire.

Caractéristiques techniques
Disques de travail : Ø 300 / 350 mm
Vitesse disque de travail : variable (50 – 600 rpm)
Sens de rotation disque : droite / gauche / oscillant
Porte-échantillon : Ø 159 - 204 mm
Vitesse porte-échantillon : variable (50 – 350 rpm)
Sens de rotation porte-échantillon : droite / gauche
Système d'appui : force d'appui centrale
Pression centrale : 50 – 750 N
Puissance d'entraînement disque : 2,2 kW (fonctionnement S1)
Puissance d'entraînement tête : 0,75 kW (S1) / 1,1 kW (S3)
Puissance raccordement : 6 kVA
Alimentation : 400 V / 50 Hz (3Ph / PE), 480 V / 60 Hz (3Ph / PE), 220 V / 60 Hz (3Ph / PE)
Poids (selon configuration) : ~ 420 kg
