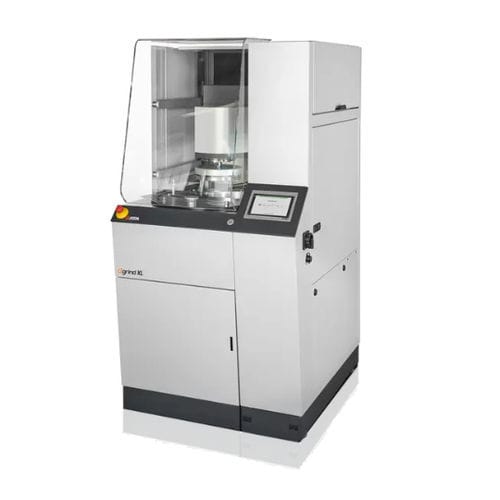

Rectifieuse plane Qgrind XL

planepour métaux durspour petites pièces

Introduction
La Qgrind XL est une machine de prépolissage planaire destinée à la préparation automatisée d'échantillons métallographiques. Elle permet des taux d'enlèvement de matière élevés tout en garantissant une précision reproductible grâce à la mesure électronique de la force et à la régulation motorisée de la force. Les fonctions ForceControl et SmartGrind standardisent les paramètres de procédé et prennent en charge les modes d'ébauche et de finition. Les options incluent un dresseur diamanté automatique et une station de nettoyage en option ; le logiciel de commande offre une interface opérateur graphique et intuitive.

Avantages produit

• Prépolissage planaire à haut débit avec meule jusqu'à Ø 356 mm
• Enlèvement de matière défini et reproductible via ForceControl et cellules de charge intégrées
• Dresseur diamanté automatique et station de nettoyage en option pour continuité du procédé
• Interface tactile 7" intuitive et gestion des comptes utilisateurs

Technologie avancée et système de mesure
La tête de polissage et le dresseur diamanté sont équipés de ForceControl et de cellules de charge intégrées permettant d'obtenir des forces de polissage définies jusqu'à 750 N au porte-échantillon. La régulation motorisée de la force et la mesure automatique de l'enlèvement améliorent la sécurité et la traçabilité du procédé.

Dresseur diamanté entièrement automatique
En mode automatique SmartGrind, le système évalue en continu l'état de la meule et déclenche les cycles de dressage nécessaires. Un dressage manuel ou programmé à intervalles est également possible. La hauteur résiduelle de la meule, l'usure du diamant et le statut du procédé sont affichés graphiquement.

Modes de meulage

• Ébauche : augmentation du taux d'enlèvement jusqu'à 20 % par rapport aux procédés conventionnels pour réduire le temps de cycle
• Finition : amélioration de la qualité de surface jusqu'à 15 % pour des échantillons plats et soignés

Mesure d'enlèvement
Le système intégré de mesure d'enlèvement permet de suivre précisément la matière retirée (précision d'affichage ±0,1 mm à 1 mm d'enlèvement) pour différents types et duretés d'échantillons.

Meules et meules diamantées
Consommables disponibles : meules en oxyde d'aluminium ou carbure de silicium et meules diamantées liées par résine pour céramiques et métaux durs. Les consommables QATM sont homologués pour des vitesses jusqu'à 2000 tr/min.

Station de nettoyage (optionnelle)
La station de nettoyage exécute des cycles automatiques avec eau, éthanol et air et un essorage jusqu'à 800 tr/min pour finaliser les étapes de préparation.

Accessoires
QATM propose une gamme de porte-échantillons standards pour diamètres Ø 160–204 mm et des porte-échantillons spéciaux pour dimensions non standard.

Logiciel de commande Qgrind XL
Le logiciel affiche clairement les paramètres de procédé, prend en charge l'exploitation par écran tactile, la maintenance à distance via USB/Ethernet et le suivi graphique du procédé avec SmartGrind.

Fonctionnalités (logiciel & interface)

• Écran tactile 7"
• Affichage d'état et signal acoustique
• Mesure d'enlèvement avec affichage graphique
• Référencement automatique et indicateur d'usure pour meule et diamant de dressage
• Gestion des comptes utilisateurs avec droits configurables
• USB / Ethernet pour maintenance à distance et transfert de données

Performances et sécurité
Un moteur de 4 kW entraîne la meule jusqu'à 2000 tr/min. La vitesse du porte-échantillon est variable (30 - 160 tr/min) avec une force de pression centrale de 50 - 750 N. Une capote de sécurité motorisée en acrylique est équipée d'un interrupteur de sécurité et s'ouvre automatiquement à la fin du programme ; elle est démontable pour le nettoyage.

Caractéristiques techniques

• Application : Prépolissage planaire automatisé d'échantillons métallographiques
• Domaines d'application : Préparation des surfaces d'échantillons pour analyse métallographique
• Meule Ø max. : 356 mm
• Vitesse de la meule : variable (1000 - 2000 tr/min)
• Porte-échantillon : Ø 160 - 204 mm
• Vitesse du porte-échantillon : variable (30 - 160 tr/min)
• Sens de rotation du porte-échantillon : horaire / anti-horaire
• Système de pression : force de pression centrale, commande électromotrice de la force
• Force de pression porte-échantillon (centrale) : 50 - 750 N
• Mesure d'enlèvement : précision d'affichage ±0,1 mm pour 1 mm d'enlèvement
• Plage d'enlèvement : 0,1 mm - 10 mm
• Puissance d'entraînement meule : 4 kW (service continu S1)
• Puissance d'entraînement porte-échantillon : 0,75 kW (service continu S1)
• Puissance de raccordement : 9 kVA
• Raccordement électrique : 400 V / 50 Hz (3Ph / PE), 480 V / 60 Hz (3Ph / PE), 220 V / 60 Hz (3Ph / PE)
• Poids (selon configuration) : ~ 433 kg
