Meuleuse polisseuse d'établi Qpol GO series

électriqueindustrielleergonomique

Introduction

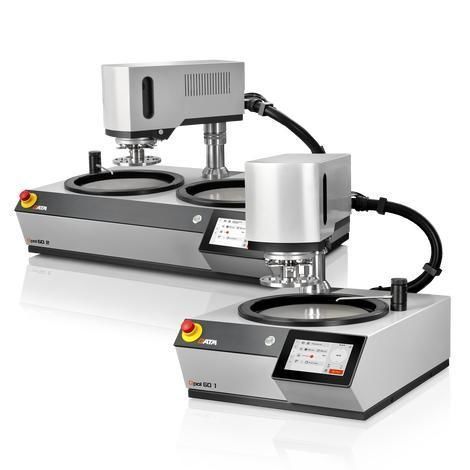

Le Qpol GO 1 (disque simple) et Qpol GO 2 (double disque) sont des machines automatiques de meulage et de polissage conçues pour la préparation d'échantillons métallographiques. Ils acceptent des plateaux Ø 200, 250 ou 300 mm et prennent en charge les modes pression simple et pression centrale.

Avantages produit

• Contrôle automatisé des procédés : dosage programmable des suspensions diamantées et lubrifiants, pression de contact réglable, réglage de la vitesse et sens de rotation sélectionnable (en-phase/hors-phase) entre la tête de polissage et le plateau.
• Interface utilisateur : écran tactile industriel 7 pouces avec logiciel QATM intuitif pour la gestion des recettes et le suivi des procédés.
• Reproductibilité : jusqu'à 200 méthodes de préparation peuvent être enregistrées par compte utilisateur pour assurer des résultats constants.

Construction durable et fiable
Châssis en aluminium soudé avec finition peinture poudre industrielle, conception à faible vibration et entraînement à vitesse variable adapté aux échantillons plus volumineux. Cuve plastique résistant aux chocs pour résistance à la corrosion et nettoyage facile.

Tête de meulage/polissage à roulements pivotants

• Butées de pivot réglables pour un positionnement et une manipulation simples.
• Poignées encastrées avec boutons-poussoirs intégrés pour déverrouillage et fonctionnement sécurisé.
• Important dégagement entre la tête et la surface de travail pour faciliter le changement des porte-échantillons.

Système de nettoyage simple

• Conception à disque unique permettant le retrait rapide des composants et un accès aisé pour le nettoyage.
• Anneau pare-éclaboussures et plateau amovibles pour réduire le temps de préparation et de nettoyage.
• Insert de cuve en plastique remplaçable pour évacuer rapidement résidus et abrasifs.

Robinet extractible et robuste

• Flexible d'extension pour un nettoyage complet de la zone de travail et de la cuve.
• Fonction Cleaning Boost éliminant les liquides résiduels des médias (séchage à 750 rpm en env. 3 secondes).
• La vanne d'eau s'active automatiquement au début et à la fin d'un cycle de préparation.

Option : systèmes de dosage Qdoser

• Qdoser GO : distributeur entièrement automatique contrôlé par logiciel avec 4 flacons amovibles/remplissables pour un dosage reproductible (agitateur magnétique en option).
• Qdoser ONE : flacon compte-gouttes pour un dosage continu manuel.

Pare-éclaboussures ergonomique

• Réduit les projections et sert de repose-main confortable lors de procédures longues.
• Encoches de préhension permettant le remplacement des consommables même avec l'anneau en place.

Utilisation intuitive

• Écran tactile 7 pouces intégré exécutant le logiciel QATM avec menu clair et indicateur de progression.
• Minuterie intégrée, affichage direct du couple/pression de contact et signal sonore en fin de cycle.
• Port USB pour transfert de données et mises à jour logicielles.

Têtes de meulage/polissage et sécurité

• Prend en charge les modes pression simple et pression centrale.
• Commande à deux mains pour la sécurité de l'opérateur et bouton d'arrêt d'urgence pour immobiliser tous les mouvements.

Consommables et améliorations de procédé
Les consommables QATM sont recommandés pour des résultats optimaux. Les flacons Qdoser GO (500 ml verre bouchon à vis) acceptent suspensions diamantées, lubrifiants ou suspensions de polissage fin ; les flacons sont amovibles et faciles à nettoyer. Agitateur magnétique optionnel évite la décantation pour un dosage constant.

Caractéristiques / Spécifications techniques

• Modèle / Série : Qpol GO (GO 1 disque simple, GO 2 disque double)
• Plateaux : Ø 200 / 250 / 300 mm
• Diamètre intérieur de la cuve : Ø 350 mm
• Diamètre des porte-échantillons : Ø 130 mm
• Nombre d'échantillons : Pression simple : 1–6 échantillons Ø 40 mm ; Pression centrale : 1–5 échantillons Ø 40 mm
• Force de contact : Pression simple : 5–80 N (variable) ; Pression centrale : 20–350 N (variable)
• Vitesse (plateau) : 30–600 rpm, variable en continu
• Vitesse tête de meulage : 30–160 min-1
• Raccord eau : 1x eau potable G ½" max. 6 bar
• Dispositif de dosage (option) : Qdoser GO, Qdoser ONE (Qdoser Plus en option)
• Température ambiante de fonctionnement : 10–40 °C
• Puissance d'entraînement : plateau 0.75 kW (S1) / 1.1 kW (S3) ; tête 0.37 kW (S1)
• Puissance connectée : 1.4 kVA
• Alimentation : 220–240 V, 50/60 Hz (1 Ph/N/PE) ou 100–120 V, 50/60 Hz (1 Ph/N/PE)
• Interfaces : USB
• Dimensions (L x H x P) : Qpol GO 1 : 511 x 610 x 756 mm ; Qpol GO 2 : 901 x 610 x 749 mm
• Poids : Qpol GO 1 ~65 kg ; Qpol GO 2 ~80 kg
• Capacité d'échantillons avec porte-échantillons Ø 130 mm : jusqu'à 6 échantillons (Ø 40 mm) préparés à vitesses variables, mêmes ou sens opposés
