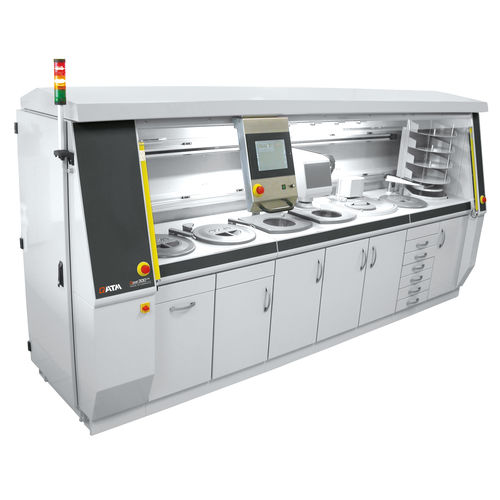

Machine à poncer-polir les échantillons métallographiques Qpol 300 BOT

pour la préparation d'échantillonspour laboratoire de métallographie

Introduction Le Qpol 300 BOT de QATM est un broyeur-polisseur métallographique compact et entièrement automatique qui intègre meulage, polissage, nettoyage et séchage dans un flux de travail automatisé. Une exploitation intuitive via écran tactile et jusqu'à deux têtes d'usinage autonomes permettent une préparation rapide et reproductible adaptée aux besoins des laboratoires.

Avantages de l'automatisation

• Processus automatisés : Meulage, polissage, nettoyage et séchage entièrement automatisés.
• Sélection d'outils flexible : Médias abrasifs et suspensions de polissage configurables selon l'application.
• Haute reproductibilité : Séquences programmables et échange de paramètres garantissant des résultats constants.

Construction modulaire Le système est intégré dans un boîtier solide en aluminium et peut être configuré avec 4 à 8 postes de travail. Jusqu'à 11 opérations peuvent être programmées et séquencées pour chaque application : pré-polissage, meulage, polissage, nettoyage et séchage en toute combinaison. La conception modulaire réduit la manipulation manuelle et offre un bon rapport prix/performance pour des laboratoires de différents volumes.

Postes de meulage et polissage Les postes couvrent les opérations métallographiques complètes, du meulage plan au polissage final. Les disques se montent via le système Vacu-Jet (vide) ou par système magnétique. Chaque poste est configurable pour des abrasifs spécifiques ; eau, suspensions diamantées, lubrifiants et dispersions d'oxyde sont intégrés et pilotés par programme.

Tête de meulage et polissage Une ou deux têtes automatisées préhendent les porte-échantillons dans la pile et les déplacent séquentiellement vers les postes programmés. Les têtes doubles permettent un traitement simultané pour augmenter le débit lors de la préparation de plusieurs porte-échantillons.

Rangement porte-échantillons Un système de rack stocke les porte-échantillons en pile ; des configurations de capacité différentes sont possibles (par exemple 6 ou jusqu'à 12 porte-échantillons selon l'installation). Les porte-échantillons traités sont remis en position d'origine avec la surface polie vers le haut pour un retrait facile.

Changeur de feuilles / gestion des consommables Un élévateur de stockage accueille les feuilles abrasives jetables (papier SiC) et autres consommables. Un bras d'échange par vide place les feuilles sélectionnées sur les plateaux et le système Vacu-Jet les sécurise. Les feuilles usées sont automatiquement évacuées. Un tiroir doseur stocke les suspensions de polissage et des distributeurs intégrés assurent l'apport contrôlé des liquides.

Stations de nettoyage, séchage et accessoires Le système comprend une station de nettoyage multi-étapes programmable (eau, air et éthanol en option) et un sècheur à air chaud avec temps de séchage programmable. Une station de nettoyage ultrasonique (400 W) est disponible en option.

Contrôle tactile & données Un écran tactile central graphique avec fonction glisser-déposer permet une création de programmes simple et une visualisation en temps réel de chaque étape. Les programmes et paramètres peuvent être stockés et rappelés. La connexion LAN pour diagnostics à distance, mises à jour et échange de procédures est standard, facilitant la reproductibilité entre sites.

Caractéristiques supplémentaires

• Panneau de commande latéral mobile avec écran tactile ; cycles programmables individuellement.
• Rotation de la tête de polissage : sens horaire / sens anti-horaire.
• Deux postes de meulage et polissage avec vitesses de plateau configurables.
• Nettoyage automatique des échantillons à l'eau, à l'éthanol et à l'air.
• Sècheur à air chaud avec minuterie.
• Poste de meulage avec changeur de feuilles pour plusieurs consommables et échange automatique des disques jetables.
• Cuve de décantation pour fluides de procédé.

Spécifications techniques

• Plateaux de travail : Ø max. 300 mm
• Porte-échantillon Ø : 160–204 mm
• Vitesse porte-échantillon : 20–120 rpm
• Pression centrale : 50–450 N
• Vitesse plateau (meulage & polissage) : 50–600 rpm
• Meule : Ø 350 mm
• Station de nettoyage : air, eau, éthanol (option)
• Puissance nettoyage ultrasonique : 400 W (option)
• Puissance raccordement : 4,3–15,6 kVA (selon configuration)
• Dimensions (L x H x P) : 2260–4020 mm (4–8 postes) x 1750 x 950 mm
