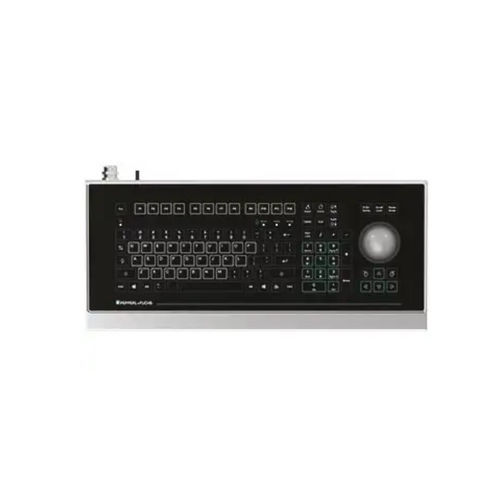

Clavier encastrable EXTA4-*1-**-K8*

à membrane105 touchesavec trackball

Description du produit
Clavier Ex i avec trackball optique

Principaux avantages en un coup d'œil

• Degré de protection : IP66
• Boîtier en acier inoxydable (option : aluminium anodisé / film polyester)
• Variantes de disposition nationale disponibles : US international, allemand, français
• Clavier compatible PC avec 105 touches à course courte
• Conçu pour une utilisation en zones explosives 1/21 et 2/22
• Interface USB fournie avec câble USB
• Inscrit UL pour les États-Unis et le Canada

Données techniques de EXTA4-*1-**-K8* (Génération 2024)
Spécifications générales :
Type : Clavier avec trackball optique
Composants compatibles : SK-PC-Z1D1-UU1-10-HS et SK-PC-D2-UU1-10-HS

Alimentation
Tension nominale : Ex i, via la ligne de données

Indicateurs / moyens de commande
Clavier : 105 touches à course courte ; Dispositions : US international, allemand, français
Trackball : Diamètre : 50 mm
Matériau : Résine PROX (gris métallisé)

Interface
Type d'interface : USB

Conformité aux directives
Compatibilité électromagnétique :
Directive 2014/30/UE : EN 61326-1:2021 (Ind loc) ; EN 61000-6-4:2007+A1:2011 ; EN 55011:2016+A11:2020 (Classe B)
Protection contre les explosions :
Directive 2014/34/UE : EN IEC 60079-0:2018 ; EN 60079-11:2012
RoHS :
Directive 2011/65/UE (RoHS) : EN IEC 63000:2018-12

Conformité
Degré de protection : IP66 en fonctionnement complet (dynamique) (avec boîtier)

Conditions ambiantes
Température ambiante : 0 ... 50 °C (32 ... 122 °F)
Température de stockage : -20 ... 70 °C (-4 ... 158 °F)
Humidité relative : max. 85 %, sans condensation

Caractéristiques mécaniques
Matériaux : Aluminium anodisé ; Acier inoxydable (option de montage F1) ; Film polyester
Masse : 1,2 kg (sans boîtier)
Dimensions : 502 mm x 222 mm x 66 mm
Dimensions de découpe : 450 mm x 152 mm
Longueur de câble : 5 m / 2 m / 1 m

Données pour l'application en liaison avec des zones explosives
Certificat d'examen CE de type : Zone 1/21 : BVS 07 ATEX E 163 X ; Zone 2/22 : BVS 21 ATEX E 009 X
Marquage :
Zone 1/21 : II 2G Ex ib IIC T4 Gb ; II 2D Ex ib IIIB T135°C Db
Zone 2/22 : II 3G Ex ic IIC T4 Gc ; II 3D Ex ic IIIB T135°C Dc

Homologations internationales
Homologation UL : Control drawing 116-0357E ; Approuvé pour : Class I Div 2, Gr A, B, C, D ; T5 ; Class II, Div 2 ; Gr F, G ; T5 ; Class III ; Class I, Zone 2 ; Gr IIC ; T5 ; Class II, Zone 22 ; Gr IIIB ; T85°C ; Class III, Zone 22 ; Gr IIIA ; T85°C
Homologation IECEx : Zone 1/21 : IECEx BVS 08.0022X ; Zone 2/22 : IECEx BVS 08.0022X

Caractéristiques / spécifications techniques

• Modèle : EXTA4-*1-**-K8*
• Type de produit : Clavier Ex i avec trackball optique
• Classe de protection : IP66 (dynamique, avec boîtier)
• Boîtier : Acier inoxydable (optionnel : aluminium anodisé / film polyester)
• Touches : 105 touches à course courte (dispositions US international, allemand, français)
• Trackball : Ø 50 mm, résine PROX (gris métallisé)
• Interface : USB (avec câble USB)
• Dimensions : 502 x 222 x 66 mm ; Découpe : 450 x 152 mm
• Masse : 1,2 kg (sans boîtier)
• Longueurs de câble disponibles : 5 m / 2 m / 1 m
• Température de service : 0 ... 50 °C ; Stockage : -20 ... 70 °C
• Humidité : max. 85 %, sans condensation
• Zones de protection antidéflagrantes : Zone 1/21 et Zone 2/22 (certifications ATEX / IECEx)
• Normes : EN 61326-1:2021, EN 61000-6-4, EN 55011:2016+A11:2020, EN IEC 60079-0, EN 60079-11, EN IEC 63000
