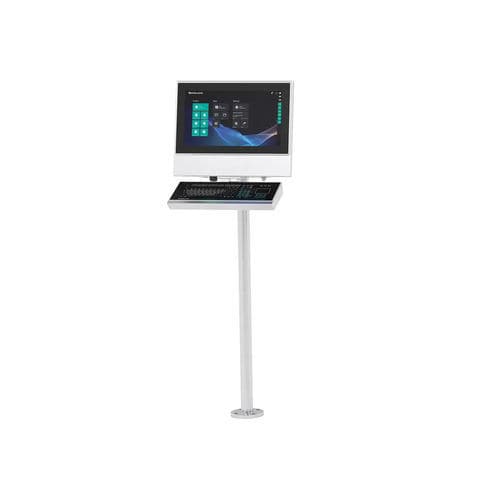

Moniteur LCD VisuNet FLX

à cristaux liquidesavec écran tactileà écran tactile multi-points

Produit
RM-320S-*A-* — Moniteur distant, système avec boîtier (alias marketing : VisuNet FLX)

Description
Système de moniteur distant avec boîtier conçu pour les environnements industriels, offrant un matériel modulaire, un fonctionnement en thin client et une intégration RFID en option.

Avantages clés

• Conception entièrement modulaire permettant une migration aisée des composants individuels
• Grande flexibilité d'application grâce à des composants de base identiques et configurables
• Solution Thin Client (firmware VisuNet RM Shell)
• Certifications internationales, y compris ATEX/IECEx, UL et CCC
• Lecteur RFID20-* préinstallé en option

Spécifications générales
Type : Moniteur distant

Matériel
Processeur : Intel® Celeron™ 3965U
Mémoire RAM : A : 1x 4 GB DDR4-2133 (grade industriel) ; B : 1x 8 GB DDR4-2133 (grade industriel)
Stockage : Interface : 1x M.2 2242/2280 M Key, PCIe + SATA 3 ; Stockage : 64 GB M.2 SATA 3 (grade industriel)

Alimentation
AC (A) : 115/230 V a.c. (100 ... 240 V a.c.), max. 0,7 A, max. 70 W (voir manuel Power Supply PS1000-A6-24.5 pour les connexions)
DC (D) : 20 ... 28 V d.c. / 2,8 A (SELV/PELV ou classe 2) (voir manuel VisuNet FLX Panel Mount pour les connexions)

Indicateurs / moyens d'exploitation
Écran
Type : Écran à cristaux liquides (LCD) avec rétroéclairage LED
Taille : 54,61 cm (21,5 inch)
Résolution : 1920 x 1080 pixels (Full HD), format 16:9
Profondeur des couleurs : 24 bit (16,7 M)
Contraste : Typ. : 22KT, 22GT : 1000:1 ; 22FC : 5000:1
Luminosité (options configurables) : 22KT, 22GT : 250 cd/m2 ; 22FC : 300 cd/m2
Angle de vue : 22KT, 22GT : 178° dans toutes les directions ; 22FC : 170° horizontal, 160° vertical
Durée de vie du rétroéclairage : 22GT : 30 000 h ; 22KT, 22FC : 50 000 h

Périphériques d'entrée
Tactile : Multi-touch 10 doigts, utilisable avec gants. Options configurables : 22KT, 22GT : tactile capacitif sans collage optique ; 22FC : tactile capacitif avec collage optique
Clavier : Optionnel : clavier à membrane avec différentes options de dispositif de pointage
Lecteur RFID : Optionnel, intégré dans le boîtier VisuNet FLX ; options : TWN4 MultiTech 3 M LF HF ou TWN4 MultiTech 3 LEGIC M LF HF

Interfaces
1 x DisplayPort 1.2 (DP++)
1 x mini DisplayPort 1.2 (DP++ avec vis de verrouillage mono)
1 x Sortie audio
2 x ports USB Ex i préparés pour clavier intrinsèquement sûr Pepperl+Fuchs
2 x ports USB 3.1 Gen1 (5 Gbps)
1 x port USB 2.0
2 x ports LAN (RJ45, 10/100/1000 Mbps)
2 x RS232/422/485 (configurable via BIOS) avec 5V/12V pour alimenter des périphériques (1 x DB9 mâle + 1 x RJ45)

Conformité aux directives
Compatibilité électromagnétique (produits non-RFID uniquement) : Directive 2014/30/EU — EN 61000-6-4:2007 ; EN 61000-6-4:2007/A1:2011 ; EN 61326-1:2013
Protection contre les explosions : Directive 2014/34/EU — EN IEC 60079-0:2018 ; EN IEC 60079-7:2015/A1:2018 ; EN 60079-11:2012 ; EN IEC 60079-31:2024
Équipements radio et télécommunications (produits RFID uniquement) : Directive 2014/53/EU — EN 301489-1 V2.2.3 ; EN 301489-3 V2.3.2 ; EN 300 330 V2.1.1 ; EN 61326-1:2013 ; EN 61000-6-4:2007 ; EN 61010-1:2010 ; EN 62479:2010 ; EN 62311:2008
RoHS : Directive 2011/65/EU — EN IEC 63000:2018

Logiciel
Système d'exploitation : VisuNet RM Shell 6 (basé sur Windows® 10 IoT Enterprise LTSC 2021 x64)
Optionnel : IGEL OS 11 / IGEL OS 12 (Linux, sans licence) ; ThinManager Ready

Conditions ambiantes
Température de fonctionnement : 0 ... 40 °C (32 ... 104 °F)
Température de stockage : -20 ... 65 °C (-4 ... 149 °F)
Humidité relative : max. 93 % à 40 °C (non condensante) selon EN60068-2-78
Conditions climatiques : Refroidissement passif, sans pièces tournantes
Altitude de fonctionnement : max. 2000 m
Résistance aux chocs : 18 chocs 15 g, 11 ms toutes axes, IEC 60068-2-27
Résistance aux vibrations : 10 ... 150 Hz, +/- 0,075 mm, 1 g, 10 cycles par axe selon EN60068-2-6

Caractéristiques mécaniques
Degré de protection : IP66 (Type 4X avec option RFID pour usage intérieur uniquement)
Matériau : Boîtier : acier inox AISI304 (1.4301) ; Finition : grenaillage, rugosité typique 0,8 µm
Installation : Système avec boîtier
Masse : env. 16 kg ; env. 18 kg avec alimentation AC
Dimensions : 577 mm x 466 mm x 233 mm

Homologations internationales
UL : Approbation UL OrdLoc ; UL approval E223772 ; UL61010-1 Ed.3 ; UL 61010-2-201 Ed2 ; CAN/CSA C22.2 No 61010-1-12 ; CAN/CSA C22.2 No 61010-2-201 ; UL approval E492874 pour circuits non incendiaires (CL I, DIV 2 ... etc.) — montage et installation selon dessins et instructions
ATEX : UL 22 ATEX 2481X ; Marquage type : II 3 G Ex ec [ic Gc] IIC T4 Gc / II 3 D Ex tc [ic Dc] IIIC T85°C Dc
IECEx : IECEx ULD 22.0019X ; Marquage type : Ex ec [ic Gc] IIC T4 Gc / Ex tc [ic Dc] IIIC T85°C Dc
CCC : Certificat 2024322309005748

Spécifications techniques

• Modèle : RM-320S-*A-*
• Marque : Pepperl+Fuchs (famille VisuNet FLX)
• Processeur : Intel® Celeron™ 3965U
• Options RAM : 4 GB ou 8 GB DDR4 industriel
• Stockage : 64 GB M.2 SATA 3 ; emplacement M.2 (PCIe + SATA 3)
• Écran : 54,61 cm (21,5 inch), Full HD 1920 x 1080, LCD avec rétroéclairage LED
• Tactile : Multi-touch 10 doigts, utilisable avec gants (configurable)
• Interfaces : DP, miniDP, sortie audio, USB multiples (incl. Ex i), 2x LAN, RS232/422/485
• Alimentation : AC (100–240 V a.c., max 70 W) ou DC 20–28 V d.c. (2,8 A)
• Protection : IP66 / Type 4X (avec limitation RFID pour usage intérieur)
• Boîtier : Acier inox AISI304
• Dimensions (L x H x P) : 577 x 466 x 233 mm
• Masse : ~16 kg (~18 kg avec alimentation AC)
• Température de fonctionnement : 0 à 40 °C ; stockage : -20 à 65 °C
• Homologations : UL, ATEX, IECEx, CCC et autres certifications internationales
