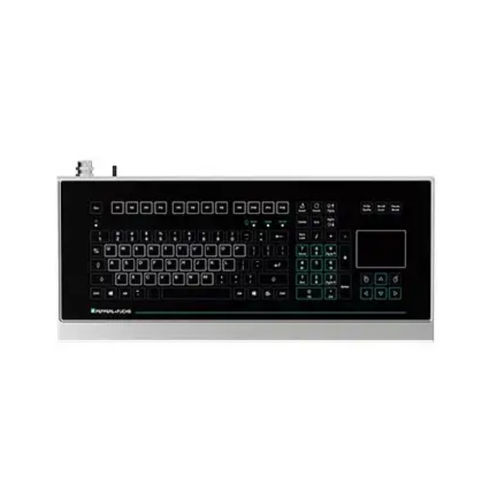

Clavier encastrable EXTA4-*1-**-K4*

à membrane105 touchesavec pavé tactile

Présentation
Clavier Ex i avec pavé tactile destiné aux zones dangereuses. Clavier PC à touches courtes avec pavé tactile capacitif intégré, conçu pour l’intégration dans des tableaux de commande industriels.

Principaux avantages

• Indice de protection : IP66 (avec boîtier)
• Boîtiers en acier inoxydable et aluminium anodisé
• Layouts nationaux : US international, Allemand, Français
• 105 touches à course courte, compatible PC
• Certifié pour zones explosives : Zone 1/21 et Zone 2/22
• Interface USB ; longueurs de câble disponibles : 5 m / 2 m / 1 m
• Listé UL pour USA et Canada ; homologations IECEx et ATEX

Spécifications générales
Type : Clavier avec pavé tactile
Composants compatibles : SK-PC-Z1D1-UU1-10-HS et SK-PC-D2-UU1-10-HS

Alimentation
Tension nominale : Ex i, alimentation via ligne de données

Témoins / moyens de commande
Clavier : 105 touches à course courte ; disposition : US international, Allemand, Français
Pavé tactile — Principe actif : Capacitif
Pavé tactile — Résolution : 10 Pts/mm x 10 Pts/mm
Pavé tactile — Zone active (mm) : 66 x 50

Interface
Type d'interface : USB (avec options de câble USB)

Conformité aux directives
CEM : Directive 2014/30/EU — EN 61326-1:2021 (emplacements industriels) ; EN 61000-6-4:2007+A1:2011 ; EN 55011:2016+A11:2020 (Classe B)
Protection contre les explosions : Directive 2014/34/EU — EN IEC 60079-0:2018 ; EN 60079-11:2012
RoHS : Directive 2011/65/EU — EN IEC 63000:2018-12

Conformité
Indice de protection : IP66 (avec boîtier)

Conditions ambiantes
Température de fonctionnement : -20 ... 50 °C (-4 ... 122 °F)
Température de stockage : -20 ... 70 °C (-4 ... 158 °F)
Humidité relative : max. 85 %, non condensante

Spécifications mécaniques
Matériaux : Aluminium anodisé ; Acier inoxydable (option montage F1) ; Film polyester
Masse : 1,2 kg (sans boîtier)
Dimensions totales : 502 x 222 x 66 mm
Découpe : 450 x 152 mm
Longueurs de câble : 5 m / 2 m / 1 m

Données pour utilisation en liaison avec des zones explosives
Certificat d'examen UE-type : Zone 1/21 — BVS 07 ATEX E 163 X ; Zone 2/22 — BVS 21 ATEX E 009 X
Marquage :
Zone 1/21 : II 2G Ex ib IIC T4 Gb ; II 2D Ex ib IIIB T135°C Db
Zone 2/22 : II 3G Ex ic IIC T4 Gc ; II 3D Ex ic IIIB T135°C Dc

Homologations internationales
Homologation UL — Control Drawing : 116-0357E
Liste UL : Class I Div 2, Gr A,B,C,D ; T5 ; Class II Div 2, Gr F,G ; T5 ; Class III ; Class I Zone 2 Gr IIC T5 ; Class II Zone 22 Gr IIIB T85°C ; Class III Zone 22 Gr IIIA T85°C
Certificat IECEx : IECEx BVS 08.0022X (Zone 1/21 et Zone 2/22)

Caractéristiques / spécifications techniques

• Modèle : EXTA4-*1-**-K4* (gén. 2024)
• Type de produit : Clavier Ex i avec pavé tactile
• Interface : USB
• Protection : IP66 (avec boîtier)
• Clavier : 105 touches à course courte ; layouts US/DE/FR
• Pavé tactile : capacitif ; résolution 10 Pts/mm x 10 Pts/mm ; zone active 66 x 50 mm
• Matériaux : Aluminium anodisé ; option acier inoxydable ; film polyester
• Poids : 1,2 kg (sans boîtier)
• Dimensions : 502 x 222 x 66 mm ; découpe : 450 x 152 mm
• Options de câble : 5 m / 2 m / 1 m
• Temp. de fonctionnement : -20 ... 50 °C ; stockage : -20 ... 70 °C
• Humidité relative : max. 85 %, non condensante
• Certifications : ATEX, IECEx (Zone 1/21 & 2/22) ; UL pour USA/Canada
