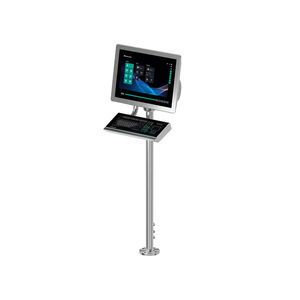

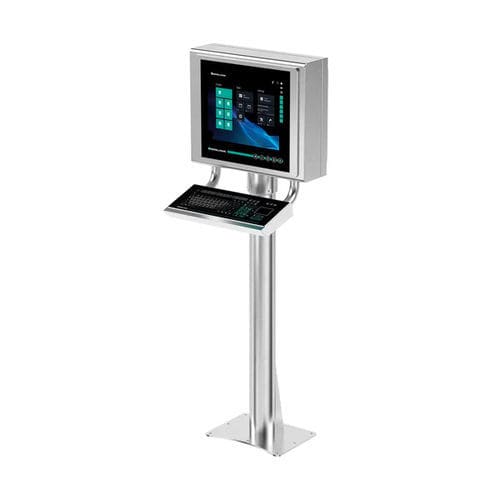

Moniteur à technologie capacitive projetée RM-GXP1100-19S-*-T4*

rétroéclairage à LEDLCDà écran tactile multi-points

Aperçu du produit
VisuNet GXP Remote Monitor Zone 1/21 (génération 2024) conçu comme poste opérateur thin‑client. Construction modulaire pour une maintenance simplifiée ; certifié pour les zones à risque avec protection IP66.

Principaux avantages

• Écran 19 pouces (48,26 cm), 1280 x 1024 (SXGA)
• Solution thin‑client avec firmware VisuNet RM Shell
• Conception modulaire et légère pour faciliter l'entretien sur site
• Options d'installation en affleurement ou avec cadre
• Protection IP66 pour les composants et l'ensemble du système
• Certifié ATEX et IECEx Zone 1/21

Données techniques
Spécifications générales :
Type : Remote Monitor

Matériel :
Processeur : Intel® Atom Elkhart Lake x6211E
RAM : 4 GB
Stockage : 64 GByte eMMC

Alimentation :
AC : 115/230 V AC, 0,4 ... 0,7 A, 50/60 Hz
DC : 18 ... 36 V DC, 1,5 ... 3 A

Écran :
Type : LCD avec rétroéclairage LED
Taille : 48,26 cm (19 pouces)
Résolution : 1280 x 1024 (SXGA), format 5:4
Profondeur des couleurs : 24 bit (16,7 M)
Contraste : 1000:1
Luminosité : 450 cd/m² (typique)
Angles de vue : 170° horizontal, 160° vertical
Durée de vie du rétroéclairage : 50 000 h (demi‑vie typique à 25 °C)

Périphériques de saisie :
Écran tactile : option projetif‑capacitif ; multi‑touch 10 points, utilisable avec gants
Clavier : clavier à membrane ; options de dispositif de pointage disponibles

Interfaces :
Standard : 1 x Ethernet 100/1000BASE‑TX (Ex e) ou 1 x fibre 1000BASE‑SX (multimode) ou 1 x fibre 1000BASE‑LX (singlemode), 1 x USB 2.0 (Ex e ; port service), 2 x USB 1.1 (Ex i ; pour clavier/souris), 1 x entrée alimentation DC ou AC (via PSU)
Option : interfaces pour lecteurs de codes‑barres filaires 1‑D/2‑D (Ex i) ; RS‑232 avec alimentation (Ex i) ; RS‑232 (Ex e) ; RS‑485 (Ex e) ; Ethernet supplémentaire 100/1000Base‑TX (Ex e) ; Bluetooth v4.0 (jusqu'à 30 m en champ libre, +8 dBm, 2,402–2,48 GHz)

Conformité aux directives :
CEM : Directive 2014/30/UE — EN 61326‑1:2013 (environnements industriels) (produits non‑Bluetooth)
Radio : Directive 2014/53/UE — EN 301 328 V2.1.1, EN 301 489‑1 V2.1.1, EN 301 489‑17 V3.1.1 (produits Bluetooth)
RoHS : Directive 2011/65/UE — EN 50581:2012

Logiciel :
Système : VisuNet RM Shell 6 (basé sur Windows® 10 IoT Enterprise LTSC 2021 x64)
Option : IGEL OS 12 ou IGEL OS 11 (Linux, préinstallés sans licence)

Conditions ambiantes :
Température de fonctionnement : -20 ... 50 °C
Température de stockage : -20 ... 60 °C
Humidité relative : 93 % à 40 °C, non condensante (EN60068‑2‑78)
Altitude de service max. : 2000 m
Résistance aux chocs : 18 chocs 15 g, 11 ms, toutes axes (IEC 60068‑2‑27)
Résistance aux vibrations : 10 ... 150 Hz, ±0,075 mm, 1 g, 10 cycles par axe (EN60068‑2‑6)

Caractéristiques mécaniques :
Indice de protection : IP66 (composants et système complet avec boîtier)
Matériaux : Interne : panneau : aluminium anodisé (TCU, PSU), aluminium peint (DPU) ; Externe : bordure et boîtier : acier inoxydable AISI 304 (1.4301), sablé, rugosité Ra ≈ 1,6 µm
Installation : montage affleurant (kit de montage adapté requis) ; montage panneau dans boîtier système avec bordure ; montage panneau dans armoire avec kit standard
Masse : panneau DC : 22 kg ; panneau AC : 23 kg ; boîtier AG1 : 19 kg
Dimensions : panneau DC : 524 x 453 x 120 mm ; panneau AC : 524 x 453 x 137 mm ; panneau en AG1 : 582 x 490 x 224 mm
Remarque : * voir plaque signalétique : alternative 2021, processeur non sélectionnable

Données pour l'utilisation en zones dangereuses :
Certificat type CE : BVS 17 ATEX E 036 X
Marquage : II 2G Ex eb q ib [ib] IIC T4 Gb ; II 2D Ex tb [ib] IIIC T85°C Db
Directive : 2014/34/UE — EN 60079‑0:2012+A11:2013 ; EN 60079‑5:2015 ; EN 60079‑7:2015 ; EN 60079‑11:2012 ; EN 60079‑31:2014

Homologations internationales :
IECEx : IECEx BVS 17.0029X
Marquage IECEx : Ex eb q ib [ib] IIC T4 Gb ; Ex tb [ib] IIIC T85°C Db
Normes : IEC 60079‑0:2011 ; IEC 60079‑5:2015 ; IEC 60079‑7:2015 ; IEC 60079‑11:2011 ; IEC 60079‑31:2013

Caractéristiques techniques / spécifications

• Modèle : RM‑GXP1100‑19S‑*-T4*
• Famille : VisuNet GXP Remote Monitor (RM)
• Processeur : Intel® Atom Elkhart Lake x6211E
• RAM / stockage : 4 GB RAM / 64 GByte eMMC
• Écran : 19" (48,26 cm), 1280 x 1024, 450 cd/m²
• Indice de protection : IP66 (composants et système)
• Protection Ex : ATEX et IECEx pour Zone 1/21
• Température de fonctionnement : -20 ... 50 °C
• Poids : 19–23 kg selon configuration
• Alimentation : AC 115/230 V ou DC 18...36 V
