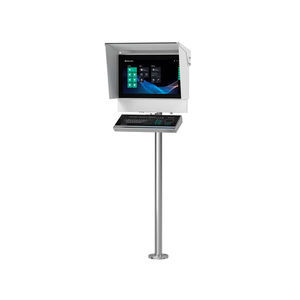

Moniteur LCD RM-GXP1100-22F-*-T4*

à cristaux liquidesindustriel21.5"

Présentation du produit

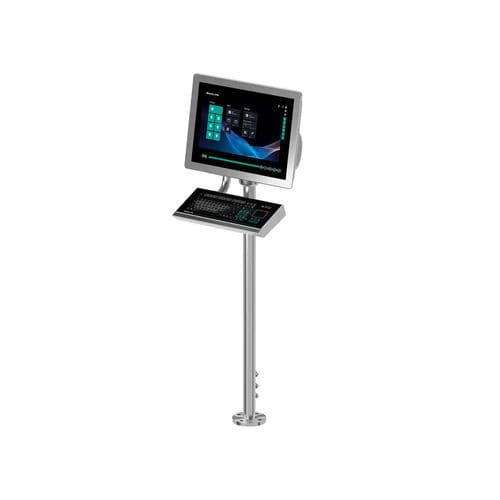

VisuNet GXP Remote Monitor Zone 1/21 (génération 2024, processeur Intel® Atom Elkhart Lake).

Avantages principaux

• Écran 21,5" (54,61 cm)
• Format grand écran 16:9 adapté aux stations d'ingénierie

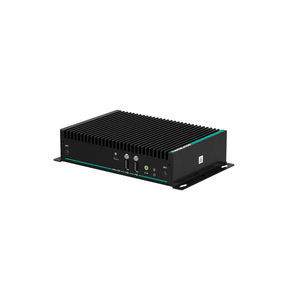

• Solution Thin Client (avec firmware VisuNet RM Shell)
• Conception légère
• Résolution Full HD
• Système complètement modulaire pour une maintenance sur site facilitée
• Options d'installation en affleurant ou avec cadre
• Indice de protection IP66 pour chaque composant et pour le système complet avec boîtier
• Certifié ATEX et IECEx Zone 1/21
• Lecteur RFID intégré (en option)

Description courte

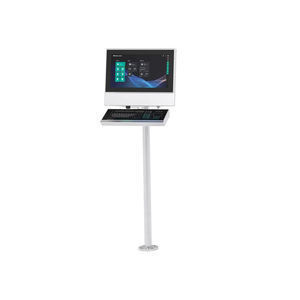

Poste opérateur (RM) conçu comme VisuNet GXP Remote Monitor pour zones dangereuses (Zone 1/21). Système modulaire classé IP66 offrant un fonctionnement en thin client, un affichage Full HD et des options pour RFID intégré et interaction tactile.

Données techniques (sélection)
Spécifications générales:
Type : Remote Monitor

Matériel (Hardware):
Processeur : Intel® Atom Elkhart Lake x6211E
Mémoire RAM : 4 Go
Stockage : 64 GByte eMMC

Alimentation :
AC : 115/230 V AC, 0,4 ... 0,7 A, 50/60 Hz
DC : 18 ... 36 V DC, 1,5 ... 3 A

Affichage / Indicateurs / Moyens de commande :
Type d'écran : Écran à cristaux liquides (LCD) avec rétroéclairage LED
Taille d'écran : 54,61 cm (21,5 pouces)
Résolution : 1920 x 1080 pixels (Full HD) ; Format d'image 16:9
Profondeur de couleur : 24 bits (16,7 M)
Contraste : 5000:1 (typique)
Luminosité : 300 cd/m² (typique)
Angle de vue : 175° dans toutes les directions
Durée de vie du rétroéclairage : 50 000 h (demi-vie typique à 25 °C)

Moyens d'entrée :
Écran tactile (option) : projeté-capacitif ; multi-touch 10 doigts, compatible gants

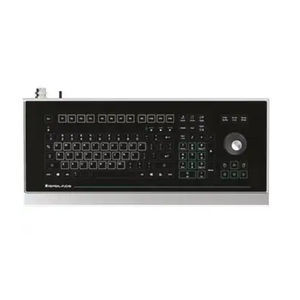

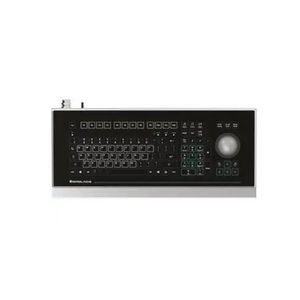

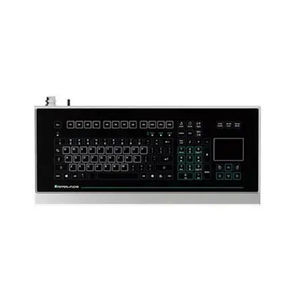

Clavier : Clavier à membrane avec différentes options de dispositif de pointage (voir fiche EXTA4)

Interfaces (standard et options notables) :
Standard : 1 x Ethernet 100/1000BASE-TX (Ex e) ou 1 x fibre 1000BASE-SX (multimode) ou 1 x fibre 1000BASE-LX (monomode), 1 x USB 2.0 (Ex e ; port service), 2 x USB 1.1 (Ex i ; prévu pour clavier et souris Pepperl+Fuchs), 1 x entrée d'alimentation DC ou AC (via bloc d'alimentation)
Options : Interface 3 : interface lecteur de codes-barres pour scanners 1D filaires (Ex i) ; Interface 4 : interface lecteur de codes-barres pour scanners 2D filaires (Ex i) ; Interface 5 : interface RS-232 avec alimentation (Ex i)
Autres : 1 x RS-232 (Ex e), 1 x RS-485 (Ex e), 1 x Ethernet 100/1000Base-TX (Ex e), Bluetooth v4.0 (jusqu'à 30 m en terrain ouvert, +8 dBm, 2,402 ... 2,48 GHz)

Conformité directives / Normes (sélection) :
Compatibilité électromagnétique : Directive 2014/30/UE — EN 61326-1:2013 (emplacements industriels) (produits sans Bluetooth / sans RFID uniquement)
Équipements radio et télécommunications : Directive 2014/53/UE — EN 300 328 V2.2.2:2019 ; EN 301 489-1 V2.2.0:2017 ; EN 301 489-17 V3.2.0:2017 (produits Bluetooth uniquement). Les produits RFID et autres normes radio sont listés le cas échéant.
RoHS : Directive 2011/65/UE — EN IEC 63000:2018

Logiciel :
Système d'exploitation : VisuNet RM Shell 6 (basé sur Windows® 10 IoT Enterprise LTSC 2021 x64). Optionnel préinstallé (sans licence) : IGEL OS 12 ou IGEL OS 11 (Linux).

Conditions ambiantes :
Température de fonctionnement : -20 ... 50 °C (l'affichage peut répondre lentement en dessous de 0 °C)
Température de stockage : -20 ... 60 °C
Humidité relative : 93 % à 40 °C, non condensante (selon EN60068-2-78)
Altitude de fonctionnement max. : 2000 m
Résistance aux chocs : 18 chocs 15 g, 11 ms toutes axes (IEC 60068-2-27)
Résistance aux vibrations : 10 ... 150 Hz, +/- 0,075 mm, 1 g, 10 cycles par axe (EN60068-2-6)

Spécifications mécaniques :
Degré de protection : IP66 (composants individuels et système complet avec boîtier)
Matériaux (interne) : Panneau : aluminium anodisé (TCU, PCU, PSU), aluminium peint par poudrage (DPU)
Matériaux (externe) : Cadre frontal : acier inoxydable AISI 304 (1.4301) ; Boîtier système H4 : acier inoxydable AISI 304 (1.4301), sablé, rugosité typique Ra = 1,6 µm

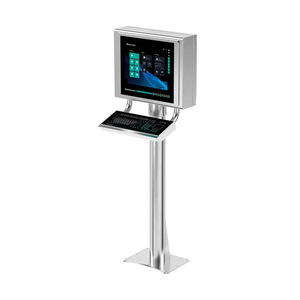

Installation : Montage affleurant (nécessite kit de montage personnalisé) ; montage panneau dans boîtier système avec cadre ; montage panneau dans armoire avec cadre et kit de montage standard
Masse : Panneau (DPU avec cadre, TCU, PSU DC) : env. 23 kg ; Panneau (DPU avec cadre, TCU, PSU AC) : env. 24 kg ; Boîtier système (AG-XX00) : env. 11 kg
Dimensions : Panneau (DPU avec cadre, TCU, PSU DC) : 625 mm x 459 mm x 120 mm ; Panneau (DPU avec cadre, TCU, PSU AC) : 625 mm x 459 mm x 137 mm ; Panneau avec boîtier système : 625 mm x 459 mm x 173 mm ; Découpe panneau : 583 mm x 417 mm (surface d'installation)
Note : * voir plaque signalétique : alternative 2021, processeur non sélectionnable

Données pour application en zones dangereuses :
Certificat d'examen UE-type : BVS 17 ATEX E 036 X
Marquage : II 2G Ex eb q ib [ib] IIC T4 Gb / [exsign] II 2D Ex tb [ib] IIIC T85°C Db
Conformité directive pour zones dangereuses : Directive 2014/34/UE — EN IEC 60079-0:2018 ; EN 60079-5:2015 ; EN IEC 60079-7:2015+A1:2018 ; EN 60079-11:2012 ; EN 60079-31:2014

Homologations internationales (sélection)
Certificat IECEx : IECEx BVS 17.0029X
Marquage IECEx : Ex eb q ib [ib] IIC T4 Gb / Ex tb [ib] IIIC T85°C Db
Normes (IECEx) : IEC 60079-0:2017 ; IEC 60079-5:2015 ; IEC 60079-7:2017 ; IEC 60079-11:2011 ; IEC 60079-31:2013

Caractéristiques / spécifications techniques

• Famille de produit : VisuNet GXP Remote Monitor (RM)
• Désignation modèle : RM-GXP1100-22F-*-T4*
• Écran : 21,5" / Full HD / 300 cd/m²
• CPU : Intel® Atom Elkhart Lake x6211E
• Mémoire vive : 4 GB
• Stockage : 64 GB eMMC
• Alimentation : 115/230 V AC ou 18-36 V DC
• Interfaces : Ethernet (cuivre/fibre), USB, RS-232/RS-485 (option), interfaces code-barres (option), Bluetooth
• Indice de protection : IP66 (composants & boîtier système)
• Conformité : ATEX / IECEx Zone 1/21 certifié ; diverses normes EMC et radio
• Température de fonctionnement : -20 ... 50 °C
• Poids (panneau) : env. 23–24 kg ; boîtier système env. 11 kg
