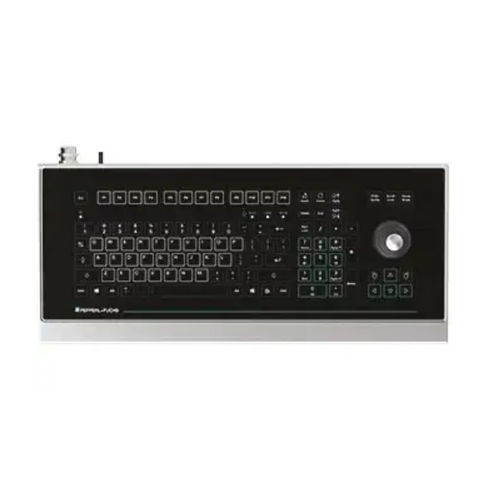

Clavier encastrable EXTA4-*1-**-K6*

à membrane105 touchesavec joystick

Description du produit
Clavier Ex i compact avec joystick intégré pour commande en zones dangereuses. Modèle EXTA4-*1-**-K6* (génération 2024) : clavier à membrane compatible PC avec 105 touches à course courte et interface USB pour connexion aux systèmes de contrôle.

Principaux avantages

• Indice de protection : IP66 (boîtier), IP65 (joystick)
• Matériaux boîtier : aluminium anodisé ; option acier inoxydable (montage F1)
• Layouts nationaux disponibles : US international, allemand, français
• 105 touches à course courte adaptées à l'usage industriel
• Certifié pour utilisation en zones 1/21 et 2/22
• Interface USB fournie avec câble ; UL listé pour USA et Canada

Spécifications générales
Type : Clavier avec joystick
Composants compatibles : SK-PC-Z1D1-UU1-10-HS et SK-PC-D2-UU1-10-HS

Alimentation
Tension nominale : Ex i, alimentation via la ligne de données

Indicateurs / moyens de commande
Clavier : 105 touches à course courte
Disposition du clavier : US international, allemand, français

Interface
Type d'interface : USB (avec câble USB)

Conformité directives / Compatibilité électromagnétique
CEM : EN 61326-1:2021 (emplacements industriels), EN 61000-6-4:2007+A1:2011, EN 55011:2016+A11:2020 (Classe B)

Protection contre les explosions / Conformité directives
Normes : EN IEC 60079-0:2018, EN 60079-11:2012

RoHS
Directive 2011/65/EU : EN IEC 63000:2018-12

Conformité
Indice de protection : IP65 (avec boîtier)

Conditions ambiantes
Température de fonctionnement : -20 … 50 °C (-4 … 122 °F)
Température de stockage : -20 … 70 °C (-4 … 158 °F)
Humidité relative : max. 85 %, sans condensation

Caractéristiques mécaniques
Matériau : aluminium anodisé ; acier inoxydable (option montage F1) ; film polyester
Masse : 1,2 kg (sans boîtier)
Dimensions : 502 mm x 222 mm x 66 mm
Découpe : 450 mm x 152 mm
Longueurs de câble : 5 m / 2 m / 1 m

Données pour application en liaison avec zones dangereuses
Certificat UE de type : Zone 1/21 : BVS 07 ATEX E 163 X
Zone 2/22 : BVS 21 ATEX E 009 X
Marquage Zone 1/21 : II 2G Ex ib IIC T4 Gb ; II 2D Ex ib IIIB T135°C Db
Zone 2/22 : II 3G Ex ic IIC T4 Gc ; II 3D Ex ic IIIB T135°C Dc

Homologations internationales
Dessin de contrôle UL : 116-0357E
Homologué pour : Class I Div 2, Gr A,B,C,D ; T5 ; Class II Div 2 ; Gr F,G ; T5 ; Class III ; Class I Zone 2 ; Gr IIC ; T5 ; Class II Zone 22 ; Gr IIIB ; T85°C ; Class III Zone 22 ; Gr IIIA ; T85°C
IECEx : Zone 1/21 IECEx BVS 08.0022X ; Zone 2/22 IECEx BVS 08.0022X

Spécifications techniques

• Modèle : EXTA4-*1-**-K6* (génération 2024)
• Fonction : Clavier Ex-i avec joystick, 105 touches à course courte
• Interface : USB (avec câble USB)
• Layouts : US international, allemand, français
• Indice de protection : IP66 (boîtier) / IP65 (joystick)
• Boîtier : aluminium anodisé ; option acier inoxydable (F1)
• Température de fonctionnement : -20 … 50 °C
• Température de stockage : -20 … 70 °C
• Humidité relative : max. 85 % sans condensation
• Dimensions (L x H x P) : 502 x 222 x 66 mm
• Découpe : 450 x 152 mm
• Masse : 1,2 kg (sans boîtier)
• Longueurs de câble : 5 m / 2 m / 1 m
• Normes applicables : EN IEC 60079-0, EN 60079-11, EN 61326-1, EN 61000-6-4, EN 55011, EN IEC 63000
• Homologations : ATEX, IECEx, UL (cULus / cURus)
