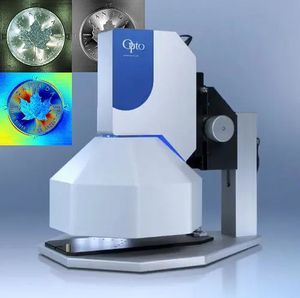

Système d'inspection optique solino®

électro-optiquemultispectralà semi-conducteur

Pin Nozzle Filter Opto solino RTI sensor
100-SO-10-MAN-001 / AN_SO_PN_26-05

Mission client : Les filtres à buses micro‑percés sont des composants de précision utilisés en filtration, contrôle des fluides et dosage. Les fabricants ont besoin d'une inspection fiable pour vérifier les réseaux de micro‑trous, la géométrie des alésages, l'état des arêtes, la finition de surface et la présence de contamination à l'intérieur des trous.

Défis d'inspection : La vision industrielle conventionnelle est mise à l'épreuve en raison des micro‑caractéristiques répétitives et des surfaces métalliques réfléchissantes. Défis typiques :

• fortes réflexions spéculaires et éblouissements sur métaux polis ou usinés
• centaines de petits trous répétitifs nécessitant une détection cohérente
• larmiers et défauts d'arête aux limites des trous affectant l'écoulement
• variations de profondeur et d'ombres à l'intérieur des trous selon l'éclairage
• particules, résidus ou obstructions à l'intérieur des micro‑trous
• variations de finition (marques d'usinage, polissage) masquant les défauts
• variabilité de procédé sur la pièce entraînant des apparences de surface inconsistantes

Principe technologique : Le capteur solino® RTI utilise l'imagerie computationnelle basée sur la BRDF. En quelques millisecondes il capture 64 images sous éclairages multidirectionnels et reconstruit l'information de réflectance pour révéler des structures de surface invisibles en imagerie classique. Éléments clés :

• 64 LED multidirectionnelles (dôme intégré)
• capture par stéréoscopie photométrique
• reconstruction de surface basée sur la réflectance
• amélioration computationnelle des défauts

Application : Le capteur solino® 50×50 inspecte les filtres à buses après perçage, usinage ou finition. Cibles typiques :

• réseaux de micro‑trous et motifs de perforation
• arêtes d'alésage et qualité des trous
• fini de surface de la plaque filtrante
• contamination, particules et obstructions dans les trous
• uniformité structurelle sur la pièce

La capture sous 64 directions d'éclairage améliore le contraste des anomalies de surface et des irrégularités structurelles.

Avantages technologiques : L'éclairage multidirectionnel contrôlé et la reconstruction computationnelle améliorent la détection de :

• larmiers et défauts d'arête autour des micro‑trous
• contamination ou obstructions à l'intérieur des trous
• micro‑rayures et marques d'usinage
• variations de rugosité sur la plaque

La méthode est particulièrement efficace pour les pièces métalliques réfléchissantes avec micro‑géométries répétitives.

Architecture de la solution : Composants typiques :

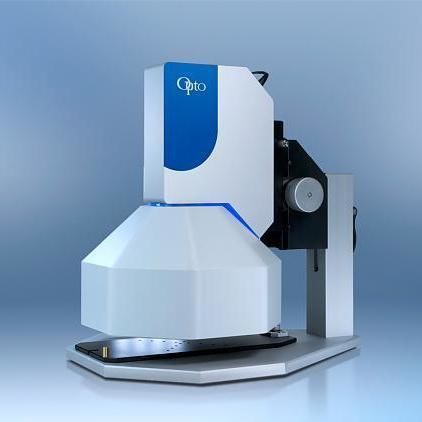

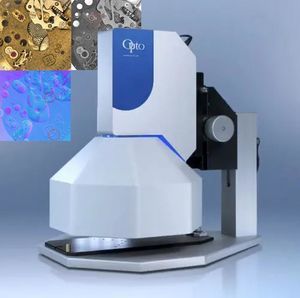

• capteur solino® RTI avec dôme intégré de 64 LED
• caméra industrielle haute résolution 20 MP (composant système)
• logiciel solinoStudio pour acquisition, reconstruction et analyse

Le capteur compact s'intègre facilement aux lignes de production automatisées ou aux postes d'inspection. Flux typique :

• positionner la pièce filtrante sous le capteur solino®
• capturer une série d'images sous éclairages variés
• reconstruire computationnellement la réflectance de surface
• visualiser et analyser les résultats dans solinoStudio

Conclusion : En combinant éclairage multidirectionnel contrôlé et imagerie computationnelle BRDF, le capteur solino® RTI révèle des structures et défauts micro‑scales invisibles à la vision traditionnelle. Il permet une inspection fiable des filtres à buses, une détection précoce des défauts et une qualité constante pour les applications de filtration et contrôle des fluides.

• Caractéristiques / Spécifications techniques :Principe d'imagerie computationnelle basé sur la BRDF
• Acquisition d'une série de 64 images sous directions d'éclairage multiples
• 64 LED multidirectionnelles (dôme intégré)
• Capture par stéréoscopie photométrique et reconstruction de surface basée sur la réflectance
• Amélioration computationnelle des défauts et modes d'imagerie CPI structurelle
• Capteur typique : solino® 50×50 sensor / solino® RTI sensor
• Référence d'article indiquée sur la page : 100-SO-50-MAN-001 solino® 50x50-Viewer & Stand
• Caméra industrielle haute résolution 20 MP (composant système)
• Logiciel solinoStudio pour acquisition, reconstruction et analyse
• Design compact pour intégration en production automatisée ou postes d'inspection
