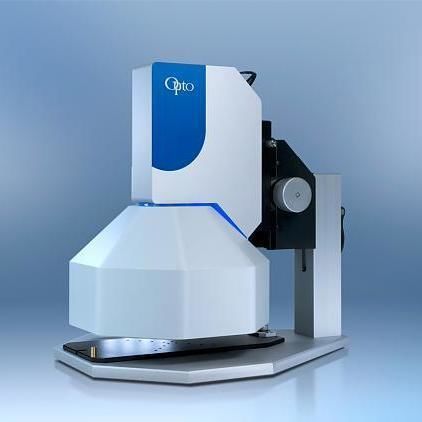

Système visuel de contrôle qualité solino® RTI

Aperçu du produit
Le capteur solino RTI est un système d'imagerie computationnelle basé sur la BRDF, conçu pour détecter les micro-défauts et les irrégularités de surface sur pièces, médailles et finitions en métaux précieux réfléchissants. Il acquiert une séquence d'images sous différents angles d'illumination et reconstruit l'information de réflectance pour révéler des anomalies subtiles.

Tâches client

• Contrôler les surfaces de pièces et médailles après frappe
• Détecter les structures gravées, l'usinage et les micro-détails
• Analyser les finitions en métaux précieux pour repérer les incohérences
• Vérifier les éléments de sécurité et d'authenticité
• Identifier contamination de surface, micro-rayures ou dommages mécaniques

Contraintes d'inspection

• Finitions métalliques fortement réfléchissantes (or, argent) générant des réflexions directionnelles
• Microstructures gravées complexes et textures radiales fines
• Micro-rayures, coups ou particules difficiles à révéler sous éclairage fixe
• Résultats incohérents avec des caméras standard utilisant une illumination statique

Principe technologique

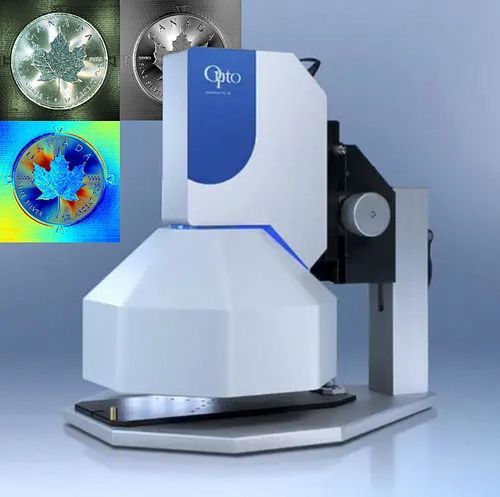

Le capteur solino RTI utilise l'imagerie computationnelle basée sur la BRDF et la capture par photométrie stéréo pour reconstruire la réflectance de surface et mettre en évidence la micro-topographie. Plusieurs directions d'éclairage sont exploitées pour calculer des cartes de réflectance et révéler les anomalies invisibles en image unique.

• Dôme d'illumination à 64 LEDs multi-directionnelles
• Acquisition d'images par photométrie stéréo
• Reconstruction de surface basée sur la réflectance (BRDF)
• Traitements computationnels pour l'amélioration de détection

Applications
Le capteur solino 50×50 est prévu pour l'inspection en ligne ou hors ligne après la frappe et lors du contrôle qualité final. Cibles typiques :

• Gravures et reliefs sur pièces et médailles
• Textures radiales fines et motifs décoratifs
• Lettrage, microstructures et éléments de sécurité
• Finitions réfléchissantes et uniformité des placages
• Contamination de surface, traces de manipulation ou dommages d'outillage

Avantages technologiques
L'illumination multi-directionnelle contrôlée associée au traitement computationnel augmente la visibilité des anomalies de surface et fournit des métriques d'inspection répétables pour le contrôle de production.

• Met en évidence micro-rayures, coups et particules
• Révèle les irrégularités dans les détails gravés
• Améliore la détection sur finitions très réfléchissantes
• Permet des résultats cohérents par rapport à l'imagerie à lumière fixe

Architecture de la solution & composants
La solution d'inspection intègre matériel et logiciel pour une intégration facilitée sur lignes de production et postes de contrôle.

• capteur solino RTI (format compact)
• Dôme d'illumination intégré avec 64 LEDs multi-directionnelles
• Caméra industrielle haute résolution 20 MP
• Logiciel solinoStudio pour acquisition par lot et traitement

Flux d'inspection

• Positionner la pièce sous le capteur solino (en ligne ou sur banc)
• Capturer une série d'images sous plusieurs directions d'éclairage
• Les algorithmes reconstruisent la réflectance et la topographie de surface
• solinoStudio réalise acquisition, traitement et génération de rapports

Conclusion
Le capteur solino RTI associe illumination multi-directionnelle contrôlée et imagerie computationnelle basée sur la BRDF pour révéler des structures de surface difficiles à détecter avec des caméras à éclairage fixe, permettant une inspection fiable de pièces, gravures et produits en métaux précieux.

Caractéristiques techniques

• Numéro d'article : 100-SO-50-MAN-001 (solino 50×50 - Viewer - Stand)
• Famille / série : solino® RTI sensor
• Illumination : dôme intégré avec 64 LEDs multi-directionnelles
• Imagerie : capture par photométrie stéréo, reconstruction de surface basée sur la réflectance (BRDF)
• Caméra : caméra industrielle haute résolution 20 MP
• Logiciel : solinoStudio pour inspection, acquisition par lot et traitement
• Capacité de capture : série d'images sous 64 directions d'illumination
• Design : capteur compact pour intégration sur machines de production et bancs d'essai
• Applications principales : pièces frappées, médailles, microstructures gravées, finitions en métaux précieux, détection de contamination
• Traitement d'image : amélioration computationnelle des défauts ; traitements supplémentaires et options IA disponibles sur demande
