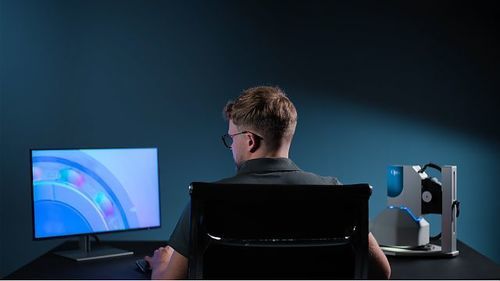

Capteur de vision intelligent solino®

couleurpour détection de défautspour détection optique

Vue d'ensemble
solino® révolutionne le contrôle qualité des surfaces en permettant une surveillance continue et automatisée sur un large champ de vue via le Reflectance Transformation Imaging (RTI). Le capteur capture l'apparence visuelle des matériaux grâce à une détection optique basée sur la BRDF et des algorithmes computationnels, révélant des anomalies invisibles à l'œil et fonctionnant de manière fiable sous l'éclairage industriel courant.

Principales fonctionnalités

• Numériser l'impression visuelle de toute surface
• Attribuer une empreinte numérique unique (signature optique BRDF) à chaque échantillon
• Capteur d'imagerie computationnelle intégrant matériel et logiciel
• Installation Plug & Play, opérationnel en quelques minutes
• Évaluation statistique et reproductible pour l'inspection par lot
• Élimination des réflexions spéculaires, y compris sur métaux brillants
• Prédire les défaillances produit via corrélations IA sur les données BRDF

Attributs de surface mesurés / dérivés

• Couleur, ondulation et rugosité
• Réflectivité et inclinaison locale
• Indicateurs de contrainte de surface et anomalies de microstructure

Principe de fonctionnement de solino®

• Acquisition d'images : une configuration photométrique capture plusieurs images de la même surface à l'aide de 64 LED calibrées aux positions et intensités connues.
• Calcul d'images basées BRDF : à partir du lot de 64 images, solino génère des images spécifiques révélant des informations visuelles distinctes et supprimant les réflexions non pertinentes ; chaque image met en évidence des caractéristiques particulières (brillance, texture, structure).
• Extraction des données BRDF : des captures et calibrations cohérentes produisent des informations BRDF complètes servant de base fiable pour l'analyse IA.
• Visualisation et analyse des anomalies : des images particulières computationnelles (CPI) propres, répétables et interprétables sont générées pour des cartes de chaleur d'anomalies et le traitement IA.

Logiciel et intégration
solinoStudio permet de configurer et d'exécuter l'acquisition d'images et la génération de CPI. Le Studio Playground autorise l'acquisition manuelle et l'aperçu des CPI, avec sauvegarde des paramètres dans des fichiers projet pour des acquisitions et traitements batch cohérents. Imaging Modules SDK et solino CPI SDK sont disponibles pour intégration dans les logiciels clients. Le système prend en charge les interfaces industrielles standard (E/S, Ethernet/IP, OPC UA) et peut alimenter des systèmes d'inspection pilotés par IA et des MES/QMS.

Options produit — Champ de vision
Tailles d'échantillons disponibles : 10 x 10 mm, 25 x 25 mm, 50 x 50 mm. Fiche technique disponible pour les spécifications détaillées et les performances optiques.

Applications & exemples
Exemples typiques : composants électroniques, pièces métalliques, circuits imprimés, pièces de monnaie, cristaux, cuir et autres surfaces nécessitant une inspection automatisée et la détection prédictive d'anomalies.

Caractéristiques techniques

• Nom du produit : solino® (capteur RTI d'imagerie computationnelle)
• Principe optique : mesure BRDF (Bidirectional Reflection Distribution Function)
• Éclairage : 64 LED blanches disposées en dôme calibré
• Sorties mesurées : couleur, ondulation, rugosité, réflectivité, inclinaison, indicateurs de contrainte de surface, anomalies de microstructure
• Plage de tailles d'échantillons : conçu pour des échantillons de 10 x 10 mm à 50 x 50 mm (selon option de champ de vue)
• Options de champ de vue : 10 x 10 mm ; 25 x 25 mm ; 50 x 50 mm
• Logiciel : solinoStudio (affichage en direct, aperçu CPI, fichiers projet, traitement batch)
• SDK : Imaging Modules SDK et solino CPI SDK pour intégration
• Interfaces industrielles : E/S, Ethernet/IP, OPC UA (pour automatisation en ligne et journalisation MES/QMS)
• Traitement d'image : génération de CPI et >200 algorithmes d'analyse/évaluation disponibles dans l'environnement Studio
• Temps de traitement type : dépend du matériel PC ; peut être inférieur à 5 secondes par capture sur des systèmes adaptés
• Cas d'utilisation : inspection automatisée de surface, détection d'anomalies, contrôle qualité prédictif piloté par IA
