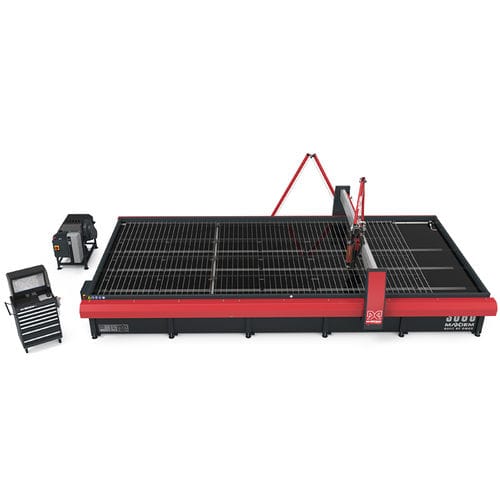

Machine de découpe au jet d'eau MAXIEM 3060X

au jet d'eau abrasifpour métalpour matières plastiques

Présentation
Le MAXIEM 3060X est un centre de coupe par jet d'eau abrasif grand format conçu pour les pièces complexes et les fortes cadences. Il associe une large enveloppe de coupe X‑Y à des capacités multi‑axes et un axe Z motorisé pour une grande polyvalence.

Points clés

• Enveloppe de coupe (X‑Y) : 20' 6" x 10' 2" (6,24 m x 3,09 m)
• Précision de position linéaire : ±0,003" (±0,076 mm)
• Répétabilité : ±0,001" (±0,025 mm)
• Course Axe Z (motorisé) : 12" (304 mm)
• Taille de table : 22' 9" x 10' 8" (6,93 m x 3,25 m)
• Système livré avec pompe et logiciel IntelliMAX

Caractéristiques standard

• Contrôlé par le logiciel OMAX IntelliMAX Premium
• Contrôleur tout‑en‑un avec écran 23"
• Train d'entraînement IntelliTRAX intégré et protégé dans les poutres X‑Y
• Axe Z motorisé programmable avec buse de précision OMAX MAXJET 5i
• Plomberie rigide de type ciseaux
• IntelliVISOR Mobile pour supervision et alertes à distance (iOS/Android)

Avantages

• Absence de zones affectées par la chaleur et de contraintes mécaniques
• Usinage d'une large variété de matériaux et d'épaisseurs (métaux, composites, verre, plastiques)
• Pas de changement d'outil et fixturing minimal pour réduire les temps de mise en production

Service & Formation

• 1 an de formation gratuite
• 1 an de mises à jour logicielles gratuites
• Garantie limitée 1 an / 2 000 heures
• 1 jour de formation sur site à l'installation

Dimensions & Spécifications machine
Empreinte (avec pompe & contrôleur) : 28' 6" x 16' 6" (8,69 m x 5,03 m)
Hauteur (plomberie ciseaux) : 8' 10" (2,69 m)
Poids en fonctionnement : 70 105 lb (31 799 kg)
Poids (cuve vide) : 26 000 lb (11 793 kg)
Course X‑Y : 20' 6" x 10' 2" (6,24 m x 3,09 m)
Course Z (motorisée) : 12" (304 mm)
Taille de table : 22' 9" x 10' 8" (6,93 m x 3,25 m)

Informations pompe
Fonctionnement continu à 50 000 psi pour un traitement de pièces plus rapide ; conception fiable avec intervalles de maintenance prolongés afin de réduire le coût d'exploitation.

• Orifices et débits recommandés selon la configuration de pompe
• Configurations de pompe multiples disponibles (ex. 20 HP / 30 HP / 40 HP)

Vidéos (disponibles)

• MAXIEM Deep Dive
• MAXIEM Waterjet
• Meet the MAXIEM

Accessoires (sélection)

• Accessoires Axe Z : Collision Sensing Terrain Follower, Laser Feature Finder, OMAX Drill Head, Terrain Follower, Vacuum Assist
• Améliorations de cuve : Bulk Abrasive Delivery System, Variable Speed Solid Removal System, Water Level Control, Clog Sensor
• Traitement d'eau : Chiller System, Laminar Filter, Reverse Osmosis System, Water Recycling System
• Multi‑Axe : VersaJET pour chanfreins et coupe 3D jusqu'à 60°

Caractéristiques techniques

• Modèle commercial : MAXIEM 3060X
• Marque : OMAX
• Technologie : jet d'eau abrasif (jetmachining center)
• Enveloppe de coupe (X‑Y) : 20' 6" x 10' 2" (6,24 m x 3,09 m)
• Taille table : 22' 9" x 10' 8" (6,93 m x 3,25 m)
• Course Z (motorisée) : 12" (304 mm)
• Précision linéaire : ±0,003" (±0,076 mm)
• Répétabilité : ±0,001" (±0,025 mm)
• Vitesse max : 500 in/min (12 700 mm/min)
• Poids en fonctionnement : 70 105 lb (31 799 kg)
• Poids cuve vide : 26 000 lb (11 793 kg)
• Support matériau : lames galvanisées 4" x 14Ga (102 mm x 2 mm)
• Charge maximale supportée : 300 lbs/sq ft (1 465 kg/sq m)
• Alimentation : 3‑Phase, 380–480 VAC ±10%, 50–60 Hz
• Pression pompe (typique) : 50 000 psi (configurable)
• Inclus : pompe (configurable) et logiciel IntelliMAX Premium
