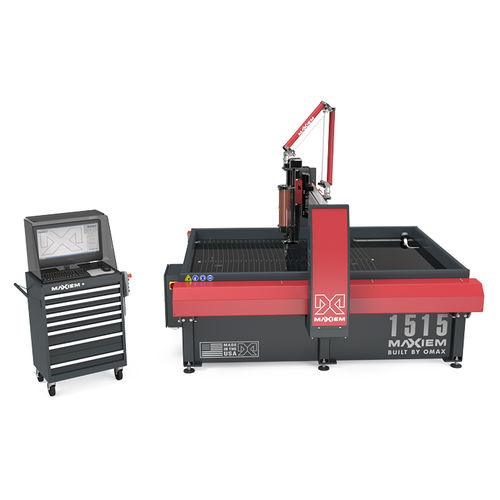

Machine de découpe au jet d'eau abrasif MAXIEM 1515X

pour métalpour matières plastiquespour verre

Présentation
Le MAXIEM 1515X est un jet d'eau abrasif offrant les performances d'une coupe par eau à grande échelle dans un encombrement réduit. Adapté aux espaces de production restreints et au prototypage rapide, le système inclut la pompe et le logiciel IntelliMAX Premium.

Points clés

• Enveloppe de coupe : 5' 2" x 5' 2" (1,57 m x 1,57 m)
• Précision positionnelle linéaire : ±0,003" (±0,076 mm)
• Répétabilité : ±0,001" (±0,025 mm)

Caractéristiques standard

• Logiciel OMAX IntelliMAX Premium
• Ordinateur contrôleur tout-en-un avec écran 23"
• Entraînement par traction IntelliTRAX, protégé par capots en acier revêtus
• Axe Z motorisé programmable avec buse OMAX MAXJET 5i
• IntelliVISOR Mobile pour supervision, notifications et pause à distance (iOS, Android)

Avantages OMAX

• Pas de zones affectées thermiquement ni de contraintes mécaniques lors de la coupe
• Usinage d'une large gamme de matériaux et d'épaisseurs (métaux, composites, verre, plastiques)
• Pas de changement d'outil et fixation minimale réduisant les temps de préparation

Service & formation

• 1 an de formation gratuite
• 1 an de mises à jour logicielles gratuites
• Garantie limitée 1 an / 2000 heures
• 1 jour de formation sur site à l'installation

Dimensions et spécifications
Empreinte (avec pompe et contrôleur) : 13' 3" x 12' 5" (4.04 m x 3.78 m)
Hauteur (avec tuyauterie) : 10' 6" (3.20 m)
Poids en ordre de marche : 14,114 lb (6402 kg)
Taille de la table : 7' 4" x 5' 8" (2.24 m x 1.73 m)
Course de coupe X-Y : 5' 2" x 5' 2" (1,57 m x 1,57 m)
Course axe Z (motorisé) : 12" (304 mm)

Info pompe

• Fonctionnement continu à 50 000 psi pour un traitement plus rapide des pièces
• Conception fiable : plus de 500 heures de coupe entre maintenances (selon configuration)
• Technologie de pompe avancée réduisant les coûts d'exploitation et prolongeant la durée de vie

Accessoires (sélection)

• Suiveur de terrain à détection de collision
• Détecteur de repères laser
• Tête de perçage OMAX pour composites/stratifiés
• Assistance par vide pour matériaux fragiles
• Systèmes d'approvisionnement en abrasif en vrac et évacuation des solides à vitesse variable
• Refroidisseur, filtre laminaire, osmose inverse et options de recyclage d'eau
• Tête de coupe multi-axes VersaJET (0–60°)

Remarques
Le système comprend la pompe et le logiciel IntelliMAX Premium. Les accessoires peuvent réduire la course. Les spécifications de précision sont mesurées à 72°F (22°C).

Caractéristiques techniques

• Modèle : MAXIEM 1515X
• Fabricant : OMAX
• Enveloppe de coupe (X-Y) : 5' 2" x 5' 2" (1,57 m x 1,57 m)
• Course axe Z (motorisé) : 12" (304 mm)
• Taille de la table : 7' 4" x 5' 8" (2.24 m x 1.73 m)
• Empreinte (avec pompe et contrôleur) : 13' 3" x 12' 5" (4.04 m x 3.78 m)
• Poids en ordre de marche : 14,114 lb (6402 kg)
• Charge maximale supportée : 300 lbs/sq ft (1,465 kg/sq m)
• Électrique : 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Pression nominale pompe : 50,000 psi (configurations disponibles)
• Vitesse : jusqu'à 500 in/min (12.7 m/min)
• Précision linéaire : ±0,003" (±0,076 mm)
• Répétabilité : ±0,001" (±0,025 mm)
