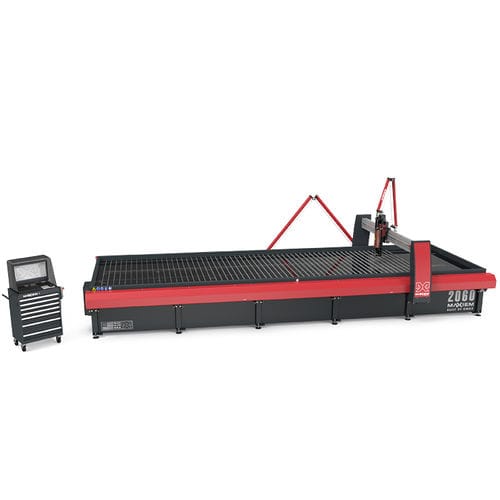

Machine de découpe au jet d'eau MAXIEM 2060X

au jet d'eau abrasifpour verrepour composites

Présentation
Le MAXIEM 2060X est un système de découpe par jet d'eau abrasif destiné aux matériaux surdimensionnés et aux longues séries. Envelope de coupe : 20' 6" x 6' 7" (6,24 m x 2,00 m). Précision de position linéaire : ±0.003" (±0,076 mm).

Détails clés

• Envelope de coupe : 20' 6" x 6' 7" (6,24 m x 2,00 m)
• Précision de position linéaire : ±0.003" (±0,076 mm)
• Répétabilité : ±0.001" (±0,025 mm)

Équipements standard

• Logiciel OMAX IntelliMAX Premium
• Console tout-en-un avec écran 23"
• IntelliTRAX traction drive à l'intérieur des poutres X-Y, couvertes
• Axe Z motorisé programmable avec buse OMAX MAXJET 5i
• Plomberie rigide de type ciseaux
• IntelliVISOR Mobile pour supervision machine (iOS et Android)

Avantages OMAX

• Absence de zones affectées par la chaleur ou de contraintes mécaniques
• Usinage d'une large gamme de matériaux et d'épaisseurs (métaux, composites, verre, plastiques)
• Pas de changement d'outil et bridage minimal pour réduire les réglages

Service & Formation

• 1 an de formation gratuite
• 1 an de mises à jour logicielles gratuites
• Garantie limitée 1 an / 2000 heures
• 1 jour de formation sur site à l'installation

Dimensions & spécifications (résumé)
Emprise (avec pompe et contrôleur) : 28' 9" x 12' 11" (8,76 m x 3,94 m). Hauteur (plomberie ciseaux) : 8' 10" (2,69 m). Poids en service : 39 553 lb (17 941 kg). Poids cuve vide : 10 500 lb (4 763 kg). Déplacement de coupe X-Y : 20' 6" x 6' 7" (6,24 m x 2,00 m). Déplacement Z (motorisé) : 12" (304 mm). Taille de table : 22' 9" x 7' (6,93 m x 2,13 m). Vitesse typique : jusqu'à 500 in/min (12,70 m/min).

Caractéristiques du modèle (extraits)

• Lames de support matériau : 4" x 14Ga acier galvanisé (102 mm x 2 mm)
• Charge maximale supportée : 300 lbs/pied² (1 465 kg/m²)
• Alimentation électrique : 3 phases, 380-480 VAC ±10%, 50-60 Hz
• Niveau sonore (coupe immergée) : < 80 dBA à 1 m

Informations sur la pompe (résumé)
Fonctionnement continu à 50 000 psi pour un débit pièce élevé. Conception fiable permettant >500 heures de coupe entre opérations de maintenance. Technologie pompe avancée pour réduire les coûts d'exploitation et prolonger la durée de vie.

Configurations pompe (extraits)

• MAXIEM 40 HP (30 kW) — MAX Jet Power 34 HP (25 kW), 50 000 psi, orifice 0.015" / débit 1.09 gpm (0.41 mm / 4.13 lpm)
• MAXIEM 30 HP (22 kW) — MAX Jet Power 25.5 HP (19 kW), 50 000 psi, orifice 0.014" / débit 0.84 gpm (0.36 mm / 3.18 lpm)
• MAXIEM 20 HP (15 kW) — MAX Jet Power 17 HP (12.5 kW), 50 000 psi, orifice 0.011" / débit 0.52 gpm (0.28 mm / 1.97 lpm)

Accessoires (extraits)

• Accessoires axe Z : Collision Sensing Terrain Follower, Laser Feature Finder, OMAX Drill Head, Vacuum Assist
• Améliorations cuve : Bulk Abrasive Delivery System, Variable Speed Solid Removal System, Water Level Control, Clog Sensor
• Traitement de l'eau : Chiller, Laminar Filter, Reverse Osmosis, Water Recycling System
• Découpe multi-axes : VersaJET (0–60°)

Caractéristiques techniques

• Modèle : MAXIEM 2060X
• Envelope de coupe (X-Y) : 20' 6" x 6' 7" (6,24 m x 2,00 m)
• Taille de table : 22' 9" x 7' (6,93 m x 2,13 m)
• Emprise (avec pompe et contrôleur) : 28' 9" x 12' 11" (8,76 m x 3,94 m)
• Hauteur (plomberie ciseaux) : 8' 10" (2,69 m)
• Poids en service : 39 553 lb (17 941 kg)
• Déplacement Z (motorisé) : 12" (304 mm)
• Précision position linéaire : ±0.003" (±0,076 mm)
• Répétabilité : ±0.001" (±0,025 mm)
• Charge max. supportée : 300 lbs/pied² (1 465 kg/m²)
• Pression pompe typique : 50 000 psi
