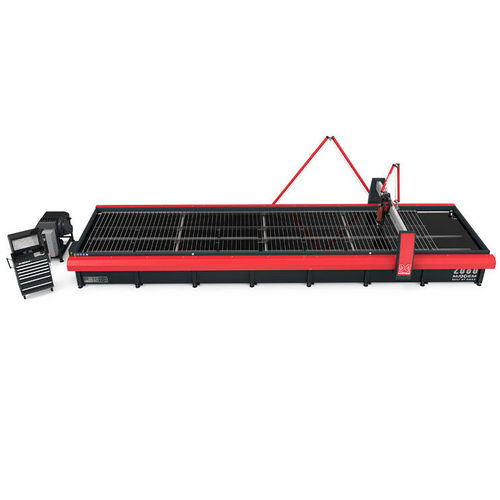

Machine de découpe au jet d'eau abrasif MAXIEM 2080

pour matériaux compositespour verrepour métal

Présentation
Système de découpe par jet d'eau abrasif à grande capacité, conçu pour la fabrication à grande échelle et les éléments architecturaux. Le système comprend la pompe et le logiciel IntelliMAX.

Résumé introductif

• Enveloppe de coupe : 27'10" x 7' (8,48 m x 2,00 m)
• Précision positionnelle linéaire : ±0,003" (±0,076 mm)
• Répétabilité : ±0,001" (±0,025 mm)

Caractéristiques standard

• Logiciel IntelliMAX Premium (OMAX)
• Ordinateur de commande tout‑en‑un avec écran 23"
• Entraînement par traction IntelliTRAX logé dans les poutres X‑Y en tôle d'acier revêtue
• Espace Z motorisé programmable avec buse de précision OMAX MAXJET 5i
• Tubulures rigides de type ciseaux en standard
• IntelliVISOR Mobile pour supervision, notifications et arrêt à distance

Avantages

• Pas de zones affectées par la chaleur ni de contraintes mécaniques lors de la coupe
• Usine un large éventail de matériaux et d'épaisseurs : métaux, composites, verre, plastiques
• Absence de changement d'outil et bridage minimal réduisant les temps de préparation

Service & Formation

• 1 an de formation offerte
• 1 an de mises à jour logicielles
• Garantie limitée 1 an / 2000 heures
• 1 jour de formation sur site à l'installation

Informations sur la pompe
Fonctionnement continu à 50 000 psi pour accélérer la production des pièces. Conception fiable permettant plus de 500 heures de coupe entre cycles de maintenance (selon modèle). Technologie de pompe avancée réduisant les coûts d'exploitation et prolongeant la durée de vie.

Dimensions & Spécifications (résumé)
Emprise au sol (avec pompe et commande) : 35'1" x 12'11" (10,69 m x 3,94 m)
Hauteur (avec tuyauterie en ciseaux) : 10'4" (3,15 m)
Poids en fonctionnement : 50 123 lb (22 735 kg)
Poids (réservoir vide) : 12 800 lb (5 806 kg)
Course de coupe X‑Y* : 27'2" x 6'7" (8,28 m x 2,00 m)
Course axe Z (avec Z motorisé) : 12" (304 mm)
Taille de table : 27'10" x 7' (8,48 m x 2,13 m)

Spécifications modèle (sélection)

• Listons de support matériau : acier galvanisé 4" x 14Ga (102 mm x 2 mm)
• Charge maximale supportée : 300 lb/ft² (1 465 kg/m²)
• Alimentation électrique : 3‑phases, 380–480 VAC ±10 %, 50–60 Hz
• Niveau sonore : <80 dBA @1 m (coupe submergée)
• Vitesse (max) : 500 in/min (12,70 m/min)
• Précision positionnelle linéaire* : ±0,003" (±0,076 mm)
• Répétabilité* : ±0,001" (±0,025 mm)

Notes
*Les accessoires peuvent réduire la course. Spécifications de précision à 22°C.
