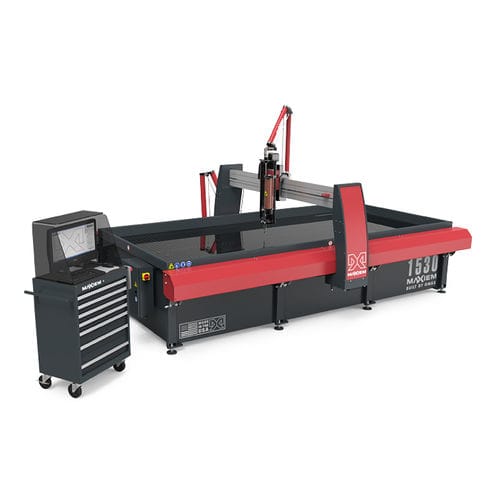

Machine de découpe au jet d'eau MAXIEM 1530X

au jet d'eau abrasifpour matières plastiquespour pierre

Présentation
Le jet d'eau le plus répandu au monde. Apprécié en atelier pour l'équilibre entre dimensions et vitesse — adapté aux pièces sur-mesure et à la production à fort mix.

Points clés

• Enveloppe de coupe : 10' 0" x 5' 2" (3,04 m x 1,57 m)
• Précision positionnelle linéaire : ±0,003" (±0,076 mm)

Inclus
Le système waterjet comprend la pompe et le logiciel IntelliMAX.

Caractéristiques standards

• Logiciel IntelliMAX Premium (contrôleur OMAX)
• Contrôleur tout-en-un avec écran 23"
• Entraînement IntelliTRAX à l'intérieur des poutres X-Y, caréné par capots en acier
• Axe Z motorisé programmable avec buse de précision OMAX MAXJET 5i
• IntelliVISOR Mobile pour supervision, notifications et pause à distance (iOS et Android)

Avantages OMAX

• Pas de zones affectées thermiquement ni de contraintes mécaniques liées au procédé
• Usinage d'une large gamme de matériaux et d'épaisseurs : métaux, composites, verre, plastiques, pierre
• Pas de changement d'outil et bridage minimal pour réduire les temps de préparation

Service & formation

• 1 an de formation gratuite
• 1 an de mises à jour logicielles gratuites
• Garantie limitée 1 an / 2000 heures
• 1 jour de formation sur site lors de l'installation

Dimensions & spécifications
Empreinte (avec pompe & contrôleur) : 18' 5" x 13' 7" (5,61 m x 4,14 m)
Hauteur (avec tuyauterie) : 10' 6" (3,20 m)
Poids en ordre de marche : 19 990 lb (9 067 kg)
Poids (réservoir vide) : 7 000 lb (3 175 kg)
Course de coupe X-Y : 10' 0" x 5' 2" (3,04 m x 1,57 m)
Course axe Z (motorisé) : 12" (304 mm)
Taille de table : 12' 2" x 5' 8" (3,71 m x 1,73 m)
Soutien matériaux : lames 4" x 14Ga en acier galvanisé (102 mm x 2 mm)
Charge maximale supportée : 300 lbs/sq ft (1 465 kg/m²)
Alimentation électrique : 3-Phasé, 380-480 VAC ±10%, 50-60 Hz
Niveau sonore : < 80 dBA à 1 m (découpe immergée)
Vitesse : 500 in/min (12,70 m/min)
Répétabilité : ±0,001" (±0,025 mm)

Info sur la pompe
Fonctionnement continu à 50 000 psi pour un usinage plus rapide. Conception fiable offrant plus de 500 heures de coupe entre cycles d'entretien. La technologie avancée réduit les coûts d'exploitation et prolonge la durée de vie de la pompe. Configurations de pompe supplémentaires disponibles.

Accessoires disponibles

• Détecteur de collision Terrain Follower
• Laser Feature Finder
• Tête d'alésage OMAX pour perçage des composites
• Vacuum Assist pour matériaux fragiles ou stratifiés
• Système de refroidissement (Chiller)
• Filtre laminaire pour traitement du trop-plein
• Système d'osmose inverse
• Système de recyclage de l'eau
• VersaJET pour coupes multi-axes (0–60°) et biseaux

Vidéos et démonstrations
Vidéos produits et démonstrations techniques disponibles sur demande.

Caractéristiques / spécifications techniques

• Modèle : MAXIEM 1530X
• Marque : OMAX
• Enveloppe de coupe (X x Y) : 10' 0" x 5' 2" (3,04 m x 1,57 m)
• Taille de table : 12' 2" x 5' 8" (3,71 m x 1,73 m)
• Course Z (motorisé) : 12" (304 mm)
• Empreinte (avec pompe & contrôleur) : 18' 5" x 13' 7" (5,61 m x 4,14 m)
• Hauteur (avec tuyauterie) : 10' 6" (3,20 m)
• Poids en ordre de marche : 19 990 lb (9 067 kg)
• Poids réservoir vide : 7 000 lb (3 175 kg)
• Charge maximale supportée : 300 lbs/sq ft (1 465 kg/m²)
• Supports matériel : lames 4" x 14Ga galvanisées
• Alimentation électrique : 3-Phasé, 380-480 VAC ±10%, 50-60 Hz
• Vitesse nominale : 500 in/min (12,70 m/min)
• Précision positionnelle linéaire : ±0,003" (±0,076 mm)
• Répétabilité : ±0,001" (±0,025 mm)
• Pression pompe (typ.) : 50 000 psi
