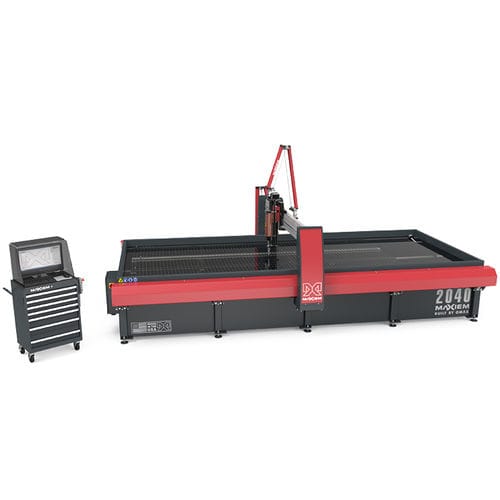

Machine de découpe au jet d'eau MAXIEM 2040X

au jet d'eau abrasifpour métalpour matières plastiques

Présentation
Le MAXIEM 2040X est un système de découpe par jet d'eau abrasif conçu pour le traitement de feuilles entières et les cadences industrielles, offrant une course de coupe étendue pour les pièces grand format. Le système comprend la pompe et le logiciel.

Points clés

• Enveloppe de coupe : 4,21 m x 2,00 m
• Précision positionnelle linéaire : ±0,076 mm
• Répétabilité : ±0,025 mm
• Système incluant pompe et logiciel de contrôle

Caractéristiques standard

• Logiciel OMAX IntelliMAX Premium avec fonctions avancées de nesting et de contrôle de mouvement
• Ordinateur de commande tout‑en‑un avec écran 23 pouces
• Ensuite de traction IntelliTRAX scellée à l'intérieur des poutres X‑Y
• Asse Z motorisée programmable avec buse de précision OMAX MAXJET 5i
• Plomberie rigide de type ciseaux
• IntelliVISOR Mobile pour la surveillance machine et les notifications à distance (iOS/Android)

Avantages OMAX

• Pas de zones affectées par la chaleur ni de contraintes mécaniques sur les pièces découpées
• Capable de découper métaux, composites, verre, plastiques et autres matériaux
• Absence de changement d'outil et maintien minimal réduisent les temps de préparation

Service & formation

• 1 an de formation gratuite
• 1 an de mises à jour logicielles gratuites
• Garantie limitée 1 an / 2000 heures
• 1 jour de formation sur site lors de l'installation

Pompe (résumé)
Fonctionnement continu à 50 000 psi (≈3447 bar) pour accélérer le traitement des pièces. Conception de pompe fiable prolongeant la durée d'exploitation et réduisant les coûts d'exploitation.

Configurations de pompe / données typiques (résumé)
Exemples de puissance moteur — MAXIEM 40 HP : 30 kW ; MAXIEM 30 HP : 22 kW ; MAXIEM 20 HP : 15 kW ; DynaMAX 330 : 22 kW. Puissance MAX jet — exemples : 25 kW, 19 kW, 12,5 kW. Pression de sortie typique : 50 000 psi ; certaines pompes configurables à des pressions supérieures. Exemples orifice & débit recommandés : 0,41 mm / 4,13 lpm ; 0,36 mm / 3,18 lpm ; 0,28 mm / 1,97 lpm.

Dimensions & spécifications (machine)

• Empreinte (avec pompe et contrôleur) : 6,63 m x 3,94 m
• Hauteur (avec plomberie ciseaux) : 2,69 m
• Masse en service : 12 829 kg
• Masse cuve vide : 3 856 kg
• Course X‑Y : 4,21 m x 2,00 m
• Course Z (motorisée) : 304 mm
• Taille de table : 4,90 m x 2,13 m

Spécifications modèle (supplémentaires)

• Lattes de support : acier galvanisé 102 mm x 2 mm
• Charge maximale supportée : 1 465 kg/m²
• Alimentation électrique : 3‑phases, 380–480 VAC ±10%, 50–60 Hz
• Niveau sonore : < 80 dBA à 1 m (coupe immergée)
• Vitesse maximale : 12,70 m/min

Accessoires (sélection)

• Options axe Z : suiveur de terrain à détection de collision, localisateur laser de caractéristiques, tête de perçage OMAX, suiveur pour tête A‑Jet, assistance par vide pour perçage de matériaux cassants/stratifiés
• Gestion cuve et abrasif : systèmes d'alimentation d'abrasif en vrac, évacuation des solides à vitesse variable, contrôle du niveau d'eau, capteur d'encrassement
• Traitement de l'eau : refroidisseur, filtre laminaire, osmose inverse, systèmes de recyclage de l'eau
• Découpe multi‑axes : VersaJet pour biseaux 0–60° et formes 3D complexes

Remarques
Les accessoires peuvent réduire la course disponible. Les spécifications d'exactitude sont données à 22° C.
