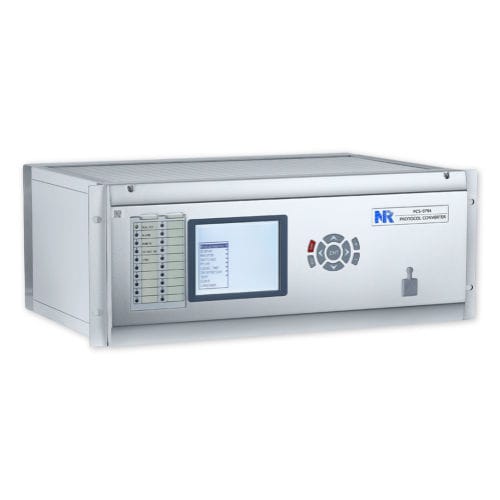

Passerelle de télémesure PCS-9794

industriellede communicationsérie

Vue d'ensemble
Le PCS-9794 est un convertisseur de protocole destiné aux systèmes d'automatisation de poste (SAS). Il sert de gestionnaire de communication en cartographiant et en traduisant les signaux entre les unités de gestion SCADA/protection au niveau station et les IED au niveau baie. L'appareil prend en charge IEC 61850, IEC 60870-5-103 et Modbus, et propose des interfaces série et Ethernet pour une intégration flexible.

Fonctions

• Conversion de protocole — Permet la conversion de signaux et l'échange de données entre réseaux niveau station et niveau baie pour répondre aux besoins des projets.
• Acquisition d'informations IED — Récupère les SOE, signaux d'exploitation et mesures depuis relais, compteurs et autres IED via ports série et Ethernet.
• Communication SCADA/RTU — Interface avec SCADA local et systèmes de gestion de protection ; peut transmettre les données aux centres de dispatching ou de contrôle via RTU ; les tables de mappage sont configurables indépendamment.
• Supervision de communication — Supervise l'état des communications avec mappage et rapports d'état configurables.
• Synthèse de signaux — Prend en charge des opérations logiques et arithmétiques configurables (AND, OR, NOT, XOR, +, -, ×, ÷) pour la génération de signaux transmis aux centres de contrôle.
• Sorties binaires locales — Module E/S optionnel fournissant des sorties locales configurables via un logiciel auxiliaire.
• Indication LED configurable — Les voyants en façade indiquent des états binaires (alarme, communication, position d'appareillage) ; couleurs sélectionnables (vert, rouge, jaune) pour indicateurs configurables.
• Contrôle d'accès — Les opérations critiques (commande à distance, modification de paramètres) requièrent une autorisation utilisateur ; mot de passe configurable via LCD local.
• Enregistrement et interrogation des commandes — Enregistre les commandes et opérations (exécution de commande, réglages, réinitialisations) avec journaux consultables et filtrables.
• Historique des événements — Enregistre automatiquement les événements de service, changements d'état, alarmes IED et pannes de communication.
• Redondance à deux appareils — Supporte des stratégies de redondance avec deux appareils électriquement indépendants (alimentation, communications et logiciels séparés) et échange inter-appareils via liaisons électriques/réseau.
• IP cohérente pour réseau double — En mode réseau double descendant (maître/esclave), les deux appareils utilisent la même adresse IP du réseau de poste pour communiquer avec les IED.
• Synchronisation temporelle — Supporte PPS, PPM, IRIG-B, messages temporels et SNTP pour un horodatage unifié des IED connectés.
• Maintenance et supervision en ligne — Surveillance réseau de l'état de l'appareil, affichage des messages de port, configuration sur le terrain, consultation de la base, mesure virtuelle, transfert de fichiers et redémarrage à distance pour faciliter les mises à niveau.
• Autodiagnostic — Supervision continue matériel/logiciel ; en cas d'anomalie l'appareil bloque les opérations et génère une alarme ; en mode redondance un appareil de secours prend le relais.

Caractéristiques techniques

• Modèle : PCS-9794
• Protocoles pris en charge : IEC 61850, IEC 60870-5-103, Modbus
• Interfaces de communication : ports série et ports Ethernet
• Module E/S optionnel pour sorties binaires locales configurables
• Indications LED configurables en trois couleurs (vert, rouge, jaune)
• Gestion des droits utilisateur et mot de passe configurable via LCD local
• Enregistrement des commandes et événements avec fonctions de requête et de filtrage
• Redondance : stratégies à deux appareils avec alimentation, communications et logiciels indépendants ; échange inter-appareils électrique et réseau
• Support IP cohérent pour mode maître/esclave en réseau double descendant
• Synchronisation temporelle : PPS, PPM, IRIG-B, message temporel, SNTP
• Synthèse de signaux : opérations logiques (AND, OR, NOT, XOR) et arithmétiques (+, -, ×, ÷)
• Maintenance/supervision en ligne : état de fonctionnement, affichage messages de ports, configuration sur le terrain, consultation base, mesure virtuelle, transfert de fichiers, redémarrage à distance
• Autodiagnostic avec blocage automatique et bascule vers secours en mode redondance
• Tables de mappage/transmission pour SCADA/RTU configurables
