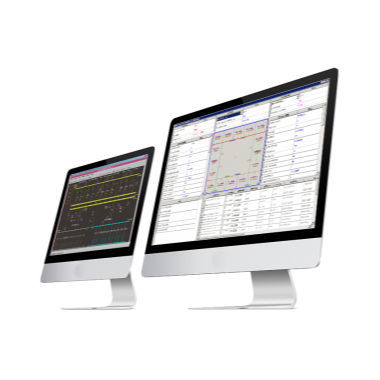

Système de contrôle d'analyse PCS-9700

de protectionde surveillancede régulation

Présentation
Le PCS-9700 est une solution d'automatisation pour postes électriques, centrales et systèmes électriques industriels. Il intègre protection, contrôle, Ethernet, IT et communications selon des normes internationales. Le système est pleinement compatible IEC 61850 et utilise une architecture distribuée en couches, orientée baie et orientée objet pour assurer fiabilité, extensibilité et facilité de maintenance.

Applications

• Postes de transport et de distribution, du niveau distribution jusqu'aux très hautes tensions
• Production d'électricité, gestionnaires de réseaux et systèmes électriques industriels
• Postes neufs et projets de modernisation
• Cellules à isolation gazeuse et à isolation d'air
• Systèmes de métro, tramways et réseaux ferroviaires électrifiés

Fonctions

• Acquisition et traitement des données en temps réel
  Le système acquiert et traite les mesures et états en temps réel des unités au niveau baie.
• Opérations de commande, vérification de synchronisme et verrouillage
  Exécute des séquences sur disjoncteurs, sectionneurs motorisés, changeurs de prises de transformateur et groupes de dispositifs de puissance réactive. Les unités de contrôle de baie réalisent commandes, vérifications de synchronisme et verrouillages électriques. La logique de verrouillage peut être éditée, compilée et téléversée.
• Communication avec le centre de contrôle
  La communication avec le centre de contrôle est indépendante de l'IHM locale. Les ordres peuvent être transmis directement depuis le centre. Prend en charge les protocoles IEC et d'autres protocoles comme DNP3.0 et la série IEC 60870 via des convertisseurs.
• Synchronisation temporelle
  Reçoit le signal temps GPS pour la synchronisation des horloges; l'heure absolue est distribuée sur le réseau. Supporte l'entrée d'impulsions seconde/minute via RS-485 ou contact sans potentiel et le signal IRIG-B (AC ou DC).
• Interface avec les IED tiers
  Des convertisseurs de protocole compatibles IEC 61850 permettent d'intégrer des IED tiers en convertissant les protocoles non-IEC vers IEC 61850 pour l'automatisation complète.
• Gestion des protections et des défauts
  Collecte les informations de protection et défaut, propose affichage local, analyse et traitement, ainsi qu'outils d'analyse de défauts et de rapport vers les centres de dispatching pour décision rapide.
• Fonctions PLC (IEC 61131)
  Fonctions de contrôle programmable basées sur IEC 61131 pour la logique séquentielle d'appareils, le contrôle de groupes et le contrôle au niveau station.

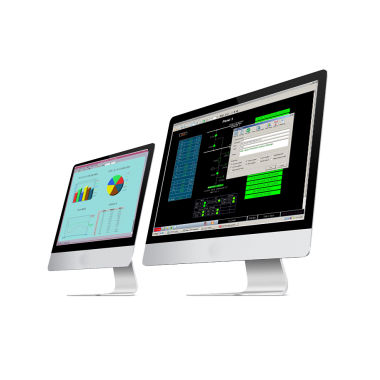

• Logiciel SAS / IHM
  Fournit un logiciel IHM pour la configuration et la maintenance de la base de données; régulation automatique de puissance réactive et tension; traitement configurable des alarmes; enregistrement des événements et revue post-défaut; graphiques et rapports; calculs en ligne; gestion des opérations; diagnostic et support de rétablissement.

Caractéristiques techniques

• Modèle : PCS-9700 (Renewable Energy SCADA)
• Conformité normes : IEC 61850, IEC 60870-5-103
• Protocoles pris en charge : protocoles IEC, DNP3.0, 1801 et autres via convertisseurs
• Architecture : distribuée en couches, orientée baie et orientée objet
• Bus station : Ethernet 100 Mbps
• Bus niveau baie : Ethernet 100 Mbps double (redondance)
• Bus process : Ethernet Gigabit redondant ou 100 Mbps sur fibre optique
• Synchronisation temporelle : support signal GPS; IRIG-B (AC/DC); entrée impulsion RS-485 ou contact sans potentiel
• PLC : conforme IEC 61131
• IHM / SAS : support Windows et UNIX; BD : SQL Server (Windows) ou ORACLE (UNIX)
• Matériel unité de contrôle de baie : CPU 32 bits + DSP; OS multitâche temps réel
• Convertisseur de protocole : RCS-9794A/B pour conversion et intégration
• Applications typiques : postes de distribution à très haute tension, centrales, gestionnaires de réseau, systèmes électriques industriels, cellules GIS/AIS, systèmes ferroviaires urbains et ferroviaires
