Système d'automatisation de réseau de distribution d'énergie PCS-9700

pour contrôle de processindustrielSCADA

Présentation
PCS-9700 est un système d'automatisation pour postes, centrales électriques et sites industriels. Il intègre les fonctions de protection, de contrôle, les réseaux Ethernet, l'informatique et les communications selon les normes internationales. PCS-9700 est entièrement compatible IEC 61850 et adopte une architecture couchée, distribuée, orientée baie et orientée objet, conçue pour la fiabilité, l'extensibilité et la maintenance simplifiée. NR propose également des solutions de modernisation pour convertir des postes conventionnels en postes numériques.

Fonctions

• Acquisition et traitement des données en temps réel : l'unité de contrôle de baie PCS-9705 (BCU) réalise l'acquisition et le traitement en temps réel des signaux de baie.
• Opérations de commande, contrôle de synchronisme et verrouillage : la PCS-9705 BCU exécute les commandes, le contrôle de synchronisme et les interverrouillages pour disjoncteurs (CB), sectionneurs (DS), coupe-terre (ES), régulateurs de prise de position du transformateur, etc.
• Communication avec le centre de contrôle : le PCS-9799 Station Manager collecte, stocke et cartographie les signaux des relais, unités de mesure, BCU et autres IED vers des systèmes de niveau supérieur tels que le Centre de Contrôle (CC) et le Système de Contrôle Distribué (DCS). Protocoles supportés : IEC 61850, IEC 60870-5-101/104, IEC 60870-5-103, Modbus et DNP3.0.
• Synchronisation d'horloge : l'horloge synchronisée par satellite PCS-9785 fournit la synchronisation temporelle à l'échelle de la station ; la redondance double appareil / double réseau est prise en charge pour une fiabilité et une précision accrues.
• Interfaces avec des IED tiers : le convertisseur de protocole PCS-9794 cartographie les signaux entre les IED et les unités SCADA locales ou de gestion de protection ; prend en charge IEC 60870-5-101/104, NR private 103, Modbus, IEC 61850, CDT et le développement de protocoles personnalisés.

Logiciel HMI PCS-9700 - Fonctions de base et avancées

• Fonctions de base : interface graphique; télécommande pour CB/DS/ES et position de prise; alarmes temps réel; enregistrement et consultation de l'historique des événements; analyse topologique; trending; rapports et statistiques; gestion de base de données; gestion des habilitations; gestion des primitives graphiques.
• Fonctions avancées : interface web; anti-mauvaise opération; contrôle de la tension et de la puissance réactive (VQC); Post Disturbance Review (PDR); retransmission des données vers le Centre de Contrôle (CC).
• Système de gestion de protection : exploitation et gestion des relais de protection et aide à la décision pour l'analyse des défauts du réseau électrique.

Compatibilité
PCS-9700 est pleinement conforme à IEC 61850, a passé les tests de conformité IEC 61850 et obtenu la certification de niveau A délivrée par KEMA. Les IED NR prennent en charge IEC 61850-9-2 et les messages GOOSE au niveau process. Un bus process basé sur fibre optique peut remplacer le câblage conventionnel entre IED pour réduire les délais et coûts de construction.

Architecture système
PCS-9700 comprend trois ou quatre niveaux hiérarchiques : niveau station, niveau réseau, niveau baie et niveau process optionnel.

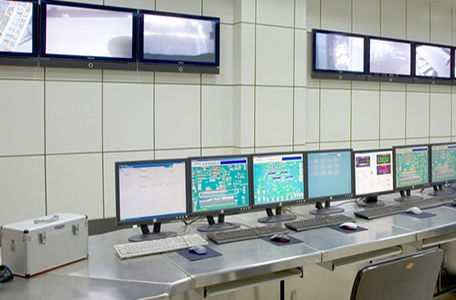

• Niveau station : le système HMI assure la supervision, le contrôle et les fonctions de gestion pour les opérateurs ; la technologie par composants permet une exploitation flexible, extensible et fiable avec plug-and-play logiciel.
• Niveau réseau : prend en charge des réseaux simples/duaux en topologie distribuée ou en anneau ; le contrôle d'équilibrage de flux pour réseaux dupliqués assure la redondance et les performances temps réel ; prend en charge les protocoles standards IEC et les protocoles privés pour l'interopérabilité avec les équipements d'autres fabricants.
• Niveau baie : les BCU, relais de protection, enregistreurs d'événements de perturbation (DFR) et autres IED fonctionnent avec une stabilité à long terme en environnements sévères (température élevée, humidité, perturbations électromagnétiques).
• Niveau process (optionnel) : utilise des réseaux en fibre optique au lieu du câblage conventionnel ; prend en charge Sampled Values (SV) et GOOSE dans les solutions de poste numérique NR.

Principaux composants du niveau process

• CT/VT électroniques (ECT/EVT) pour numériser les signaux de courant/tension et les transmettre aux IED (relais de protection, BCU, DFR, etc.).
• Merging Unit (MU) pour agréger les données numérisées des ECT/EVT et distribuer via le process bus ou fibres optiques point à point ; supporte la connexion de CT/VT conventionnels.
• Circuit Breaker Controller (CBC) pour acquérir les données du disjoncteur et les transmettre aux IED via le process bus.
• Panneau de contrôle local pour l'installation locale et le contrôle des IED.
• Switches Ethernet pour garantir la transmission des données en temps réel sur le process bus.

Caractéristiques techniques

• Famille de produits / modèle : PCS-9700 Automation System (inclut PCS-9705 BCU, PCS-9799 Station Manager, PCS-9785 Satellite-synchronized Clock, PCS-9794 Protocol Converter, logiciel HMI PCS-9700).
• Conformité aux normes : compatible IEC 61850 ; test de conformité IEC 61850 réussi ; certification IEC 61850 Niveau A par KEMA.
• Support au niveau process : IEC 61850-9-2, GOOSE, Sampled Values (SV).
• Protocoles supportés : IEC 61850, IEC 60870-5-101/104, IEC 60870-5-103, Modbus, DNP3.0, protocoles privés NR et développement de protocoles personnalisés.
• Architecture réseau : prend en charge réseaux simples/duaux, topologies distribuées ou en anneau, contrôle d'équilibrage de flux pour réseaux dupliqués pour redondance et performance temps réel.
• Redondance : redondance de synchronisation d'horloge (double appareil double réseau) et options de redondance réseau.
• Applications : adapté aux postes très haute tension (EHV), centrales électriques (en tant qu'ECMS et NCS) et autres applications industrielles.
• Composants du bus process : ECT/EVT, Merging Unit (MU), Circuit Breaker Controller (CBC), panneaux de contrôle locaux, switches Ethernet.
