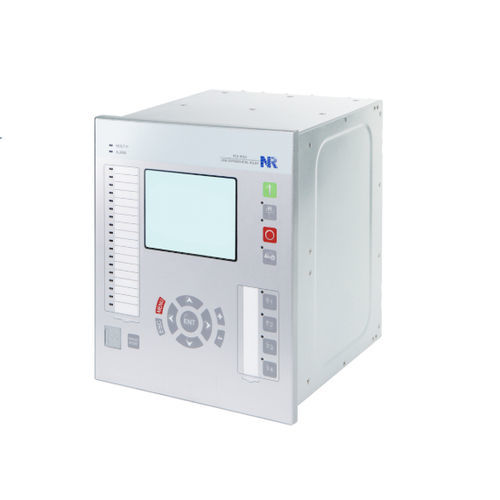

Calculateur de sous-station PCS-9705S

Présentation du produit
L'unité PCS-9705S Bay Control Unit (BCU) est un dispositif polyvalent de commande, de protection et d'automatisation pour postes, centrales électriques et applications industrielles. Sa conception matérielle modulaire permet une adaptation aux exigences clients. Applicable aux postes conventionnels et numériques, le PCS-9705S prend en charge IEC 61850 éditions 1 et 2 et offre des interfaces réseau MMS/GOOSE/SV. La couche process supporte le mode peer-to-peer et les modes réseau (simple/dual). La couche station échange des messages MMS et GOOSE pour l'interverrouillage et les signalisations d'état.

Fonctions de protection

• Protection de surintensité phase en six étages (50/51P)
• Protection de surintensité terre en six étages (50/51G)
• Protection surintensité séquence négative en deux étages (50/51Q)
• Protection de sous-courant (37)
• Protection surtension phase en deux étages (59P)
• Protection surtension séquence positive (59Pos)
• Protection surtension séquence négative en deux étages (59Q)
• Protection surtension résiduelle en deux étages (59G)
• Protection sous-tension phase en deux étages (27P)
• Protection surfréquence en six étages (81O)
• Protection sous-fréquence en six étages (81U)
• Protection de variation de fréquence en six étages (81R)
• Protection puissance inverse en deux étages (32R)
• Protection défaillance disjoncteur (50BF)
• Envoi de télécommande de déclenchement (Transfer Trip, TT)
• Auto-réarmement automatique (79)

Fonctions de commande

• Commande appareillage de coupure
• Synthèse d'état à double point
• Basculement mode Télécommande/Local
• Logique d'interverrouillage pour commande
• Commande directe
• Vérification de synchronisme de fermeture avec sélection de source de tension
• Compteur d'opérations des appareillages
• Indication et commande de position de prises (tap)
• Régulation automatique de tension (90V)
• Régulation parallèle de tension (PVR)

Mesures et comptage

• Tension (U), Courant (I), Puissance active (P), Puissance réactive (Q), Facteur de puissance (Cos)
• Séquences positive, négative et zéro
• Harmoniques jusqu'au 15ᵉ ordre
• Mesure d'énergie (active et réactive, import/export)
• Supervision de la qualité de puissance (THD, déviation et déséquilibre)
• Entrées analogiques DC (0~±20mA ou 0~±10V)
• Sorties analogiques DC (4~20mA, 0~10V, 0~5V ou 0~20mA)

Supervision

• Supervision défaillance circuit CT (CTS)
• Supervision défaillance circuit VT (VTS)
• Auto-diagnostic
• Enregistrement des défauts: mémoire jusqu'à 10 000 points échantillonnés à 4,8 ou 9,6 kHz
• Enregistreur d'événements: 1024 changements d'état, 1024 événements de supervision, 256 logs de commande, 1024 logs d'appareil
• Enregistreur de perturbations: 32 enregistrements avec formes d'onde (compatible COMTRADE)
• Affichage du schéma unifilaire

Communication

• Protocoles: Modbus, DNP3, IEC 60870-5-103, IEC 61850 éditions 1 & 2, PRP (IEC 62439), HSR (IEC 62439), RSTP (IEEE 802.1w)
• Support des interfaces station numérique (MMS/GOOSE/9-2LE SV)
• Interfaces de communication extensibles
• Serveur MMS IEC 61850 et support GOOSE IEC 61850-8-1
• Jusqu'à quatre ports Ethernet cuivre 10Base-T/100Base-TX
• Jusqu'à quatre ports Ethernet optiques 100Base-FX
• Deux ports série RS-485 (communication/imprimante)
• Un port série RS-485/TTL et un connecteur BNC pour synchronisation d'horloge
• Ports RJ45 de débogage avant et arrière

Caractéristiques techniques

• Modèle : PCS-9705S
• Type : Bay Control Unit (BCU) pour protection, commande et automatisation
• Applications : postes, centrales électriques et environnements industriels
• Conception matérielle modulaire pour configurations clients
• Support IEC 61850 (édition 1 & 2) pour modélisation des signaux et intégration station numérique
• Interfaces réseau : MMS, GOOSE, SV ; modes peer-to-peer et réseaux simple/dual
• Ensemble complet de fonctions de protection, commande et mesure (voir listes)
• Mesures : séquences, harmoniques jusqu'au 15ᵉ ordre, comptage d'énergie import/export
• Entrées/sorties analogiques : entrées DC 0~±20mA ou 0~±10V ; sorties DC 4~20mA, 0~10V, 0~5V ou 0~20mA
• Supervision : surveillance CT/VT et auto-diagnostic
• Enregistrement d'événements et perturbations (logs compatibles COMTRADE)
• Mémoire défauts : jusqu'à 10 000 points échantillonnés
• Compatibilité avec protocoles industriels et architectures de poste numériques
