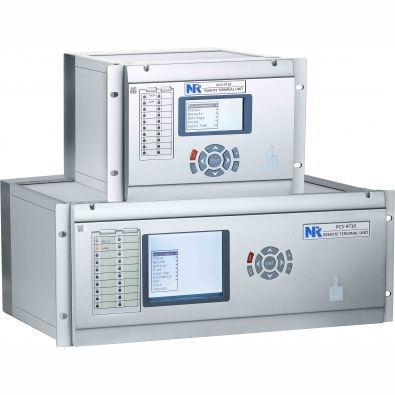

Unité terminale distante modulaire PCS-9710

RS-485RS-232Ethernet

Présentation du produit
L'unité terminale distante PCS-9710 (RTU) est conçue pour les postes et centrales électriques en haute, moyenne et basse tension. Elle fournit l'échantillonnage analogique AC et DC, des entrées/sorties binaires configurables, une logique programmable et les fonctions RTU nécessaires pour interfacer les équipements locaux avec un ou plusieurs centres de contrôle réseau (NCC). La plate-forme matérielle et logicielle est objet-orientée et prend en charge les IED NR Electric ainsi que les appareils tiers compatibles.

Fonctions

• Configuration flexible des E/S numériques et analogiques
• Communication avec les IED et dispositifs de protection
• Supervision et télécontrôle vers le centre de dispatching ou de contrôle
• Calcul, agrégation et archivage des données
• Enregistrement des opérations et recherche
• Synchronisation temporelle haute précision (SOE)
• Débogage et maintenance à distance
• Auto-diagnostic

Caractéristiques

• Châssis entièrement clos avec compartiments séparés pour l'électronique et les circuits électriques
• Conception logicielle et séparation physique améliorant l'immunité EMC
• Plate-forme matérielle UAPC avec convertisseur A/D parallèle 16 bits pour un échantillonnage précis
• Écran optionnel matriciel graphique 320 × 240
• Système d'exploitation multitâche temps réel pour un traitement industriel à haute capacité et faible latence
• Échantillonnage parallèle A/D des signaux AC pour une mesure analogique précise
• Logique d'interverrouillage paramétrable au niveau baie, téléchargeable via réseau
• Conception matérielle modulaire et modules enfichables arrière pour faciliter mises à niveau et réparations
• Synchronisation horloge matérielle et logicielle avec précision 1 ms pour la Séquence d'Événements (SOE)
• Interfaces Ethernet et RS-232/RS-485 pour communication par fibre ou paire torsadée
• Alimentation redondante double avec gestion de charge
• Prise en charge jusqu'à 3 châssis d'extension pour augmenter la capacité E/S
• Installation flexible : câblage avant/arrière, châssis pleine/demi-largeur, panneau HMI d'extension optionnel (LED et clavier)

Spécifications techniques

• Modèle : PCS-9710
• Type d'appareil : Unité terminale distante (RTU)
• Échantillonnage analogique : AC et DC pris en charge
• E/S numériques : Entrées et sorties binaires configurables
• Logique programmable : Interverrouillage paramétrable au niveau baie
• Plate-forme matérielle : UAPC avec convertisseur A/D 16 bits
• Affichage optionnel : LCD matriciel graphique 320×240
• Système d'exploitation : OS temps réel multitâche pour usage industriel
• Précision synchronisation temporelle : 1 ms (synchronisation logicielle et matérielle)
• Interfaces de communication : Ethernet, RS-232, RS-485
• Modularité : Modules enfichables arrière ; modules fonctionnels optionnels
• Alimentation : Double alimentation (équilibrage de charge)
• Extension : Jusqu'à 3 châssis d'extension pris en charge
• Installation : Câblage avant & arrière ; châssis pleine & demi-largeur ; panneau HMI d'extension optionnel
• Application : Interface les IED et se connecte au Network Control Centre (NCC) ; adapté aux postes et centrales électriques
