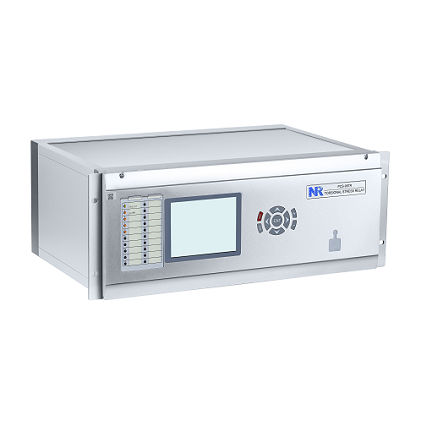

Relais de protection de courant PCS-987R

de vitessede tensionde rotation d'arbre

Présentation
Des oscillations sous-synchrones (SSO) peuvent apparaître lorsque des turbine-alternateurs sont connectés au réseau électrique dans certaines configurations (par exemple : condensateurs en série sur les lignes, convertisseurs HVDC, éolien à grande échelle). Lors d'une SSO, le système arbre turbine-alternateur peut subir des vibrations de torsion entraînant une fatigue cumulative, des fissures d'arbre, le cisaillement de boulons ou des dommages d'accouplement. Le PCS-987R est un relais de protection numérique (Relais de Contrainte Torsionnelle, RCT) conçu pour surveiller et protéger les systèmes d'arbre turbine-alternateur contre les risques de vibration de torsion dans les unités thermiques, nucléaires et autres installations de production d'énergie de grande puissance.

Fonctions diverses

• Fonction de supervision du transformateur de courant (CTS)
• Fonction de supervision du transformateur de tension (VTS)
• Supervision du signal de vitesse de rotation (prise en charge de quatre capteurs de vitesse, typiquement installés côté turbine et côté excitatrice)
• Supervision de la communication par fibre optique

Fonctions de protection

• Protection contre la divergence modale des vibrations de torsion
• Protection contre la fatigue accumulée de la section d'arbre avec alarme ou déclenchement
• Fonction d'alarme de fatigue totale de la section d'arbre

Spécifications techniques

• Modèle : PCS-987R
• Fonction : Surveillance et protection des vibrations de torsion des systèmes arbre turbine-alternateur
• Applications : Unités thermiques de grande puissance, unités nucléaires et autres unités de production soumises aux SSO
• Capteurs : Prend en charge quatre capteurs de signal de vitesse de rotation (typiquement installés côté turbine et côté excitatrice)
• Supervision : Supervision transformateur de courant (CTS), supervision transformateur de tension (VTS), supervision du signal de vitesse de rotation, supervision de la communication par fibre optique
• Caractéristiques de protection : Protection contre la divergence modale des vibrations de torsion ; protection contre la fatigue accumulée de la section d'arbre pour alarme ou déclenchement ; alarme de fatigue totale de la section d'arbre
