Relais de protection de tension PCS-985GI
de perte d'excitationde surtensionde surexcitation

Relais de protection de tension - PCS-985GI - NR Electric - de perte d'excitation / de surtension / de surexcitation
Relais de protection de tension - PCS-985GI - NR Electric - de perte d'excitation / de surtension / de surexcitation
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Valeur mesurée
de tension, de perte d'excitation, de surtension, de surexcitation, de puissance, d'ordre de phases, de courant, de surintensité, de sous-fréquence, d'absence de phases, de sous-tension, de déséquilibre de phases, de fréquence, de surcharge, d'excitation, de sous-intensité, de surfréquence
Réseau
triphasé
Application
pour générateur
Communication
Modbus RTU, Modbus, Ethernet
Autres caractéristiques
multi-canaux, programmable, configurable, de puissance inverse, avec indicateur de défaut, numérique, multifonction

Description

Vue d'ensemble du produit

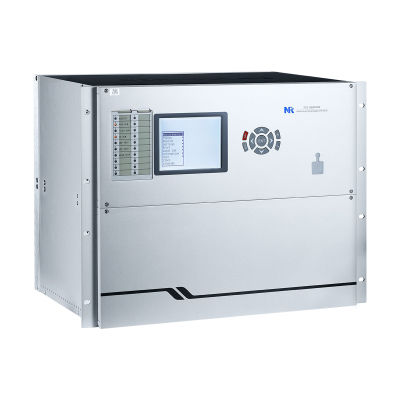

Le PCS-985GI est un appareil numérique de protection de générateur qui intègre les fonctions de protection principale et de secours dans un seul équipement. Il assure la protection complète des générateurs des centrales et la protection de base des générateurs et des transformateurs d'excitation. Le PCS-985GI convient aux turbo-dynamo, aux groupes à turbine à gaz, aux générateurs hydroélectriques et nucléaires avec différents schémas de connexion.
Le PCS-985GI propose jusqu'à 56 voies d'entrées analogiques pour les mesures de courant et de tension. Les fonctions de protection sont configurables selon les besoins. Les fonctions annexes intégrées comprennent le diagnostic des défauts, l'enregistrement des perturbations et des événements, l'enregistreur d'incidents et une large connectivité de communication.

Fonctions auxiliaires clés
  • Détecteur de défaut (FR)
  • Ajustement automatique de la dérive tension/courant
  • Supervision du circuit VT (VTS)
  • Supervision du circuit CT (CTS)
  • Détection de saturation CT (CTS)
  • Auto-diagnostic
  • Synchronisation d'horloge GPS
  • Enregistreur de défauts
  • IEC61850 MMS & GOOSE pour bus station
  • Protocole IEC60870-5-103
  • Protocole MODBUS
  • Protocole DNP 3.0


Protections de base
  • Protection différentielle (87ET)
  • Protection surintensité (50/51P)


Fonctions de protection du générateur
  • Protection différentielle de courant (87G)
  • Protection différentielle de courant incomplète (87IG)
  • Protection différentielle transversale segmentée par phase (87STG)
  • Protection différentielle transversale au point neutre (87NTG)
  • Protection interspires du générateur (59NIT)
  • Protection contre la surcharge du stator (49S)
  • Protection de défaut à la terre du stator par composante homopolaire fondamentale (64S1)
  • Protection de défaut à la terre du stator par surintensité homopolaire (64S)
  • Protection du stator par 3e harmonique (64S2)
  • Protection de défaut à la terre du stator avec injection 20 Hz (64SInj)
  • Protection type Ping-Pang du rotor (64R)
  • Protection du rotor par injection d'onde carrée basse fréquence (64RInj)
  • Protection contre la surcharge des enroulements du rotor (49E)
  • Protection contre l'alimentation involontaire (50/27)
  • Protection hors-synchronisme (78)
  • Protection démarrage/arrêt (StShut)
  • Protection surintensité arbre (51GS)
  • Protection surcharge séquence négative (46G)
  • Protection contre le retour de puissance (32R)
  • Protection basse puissance avant (32F)
  • Protection surtension d'excitation (24)
  • Protection perte d'excitation (40G)
  • Protection phase surintensité (50/51P)
  • Protection surtension phase (59P)
  • Protection sous-tension (27P)
  • Protection surfréquence (81O)
  • Protection sous-fréquence (81U)
  • Protection par impédance (21)
  • Protection défaut disjoncteur (50BF)
  • Protection mécanique (MR)
  • Protection équilibre de tension (60)


Caractéristiques techniques
  • Modèle : PCS-985GI
  • Jusqu'à 56 voies d'entrées analogiques comprenant entrées de courant et de tension
  • Intègre la protection principale et de secours dans un seul appareil
  • Applicable aux turbo-dynamo, turbines à gaz, générateurs hydrauliques et nucléaires avec différents modes de connexion
  • Fonctions de protection configurables couvrant différentiel, surintensité, défauts à la terre, protections rotor/stator, protections de fréquence et de tension, retour de puissance, hors-synchronisme, protections d'arbre et mécaniques, défaut disjoncteur, etc.
  • Fonctions annexes : diagnostic de défaut, enregistrements des perturbations, enregistrements d'événements et enregistreur de défauts
  • Supervision CT/VT et détection de saturation CT
  • Synchronisation d'horloge GPS
  • Protocoles de communication : IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS, DNP 3.0

Catalogues

Aucun catalogue n’est disponible pour ce produit.
