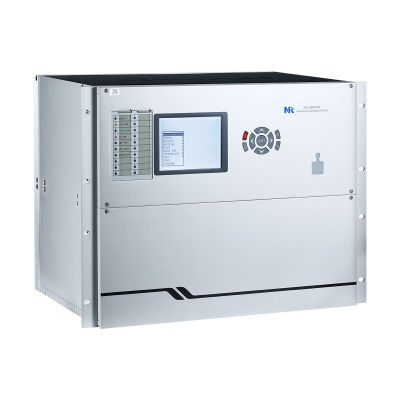

Relais de protection de sous-tension PCS-985B/AW

de sous-fréquencede surexcitationde tension

Présentation
La protection d'unité générateur-transformateur PCS-985 peut être appliquée aux groupes turbo-dynamo, aux turbines à gaz, aux groupes hydrauliques, aux installations de pompage-turbinage et aux centrales nucléaires, avec différents schémas de connexion. Elle prend en charge les systèmes conventionnels TC/TV et ECT/EVT, et fournit des interfaces pour l'automatisation des centrales électriques.
Pour les générateurs de taille moyenne à grande, deux protections PCS-985 peuvent être utilisées pour obtenir une configuration redondante. Les deux PCS-985 utilisent des groupes de TC différents, tandis que la protection principale et de secours d'un même PCS-985 peut partager un groupe de TC.
Le PCS-985B fournit un schéma de protection complet pour une unité générateur-transformateur de type turbo-dynamo ou installation nucléaire, qui comprend généralement le générateur, le transformateur principal, le transformateur abaisseur et l'excitatrice ou transformateur d'excitation.
Le PCS-985AW est adapté aux grandes unités hydroélectriques ou de pompage-turbinage avec différents modes de connexion.

Protection différentielle de courant (onglet)

• Protection différentielle de courant de l'unité générateur-transformateur (87GT)
• Protection différentielle de courant du générateur (87G)
• Protection différentielle de courant du transformateur principal (87T)
• Protection différentielle de courant du transformateur abaisseur (87T)
• Protection différentielle de courant du transformateur d'excitation ou de l'excitatrice (87E)

Protection du générateur (onglet)

• Protection différentielle transversale phase-séparée (87STG)
• Protection différentielle incomplète (87IG)
• Protection différentielle transversale neutre haute sensibilité (87NTG)
• Protection inter-enroulements du générateur (59NIT)
• Protection par impédance phase-à-phase (21)
• Protection de surcourant contrôlée en tension (50/51P)
• Protection de défaut de terre statorique en tension homopolaire fondamentale (64S1)
• Protection de défaut de terre statorique par 3e harmonique (64S2)
• Protection de défaut de terre statorique par injection 20 Hz (64SInj)
• Protection rotorique type Ping-Pang pour défaut de terre (64R)
• Protection rotorique par injection carrée basse fréquence (64RInj)
• Protection contre la surcharge du stator (49S)
• Surcharge de l'enroulement d'excitation (49E)
• Protection contre mise sous tension involontaire du générateur (50/27)
• Protection hors-pas du générateur (78)
• Protection anti-retour de puissance (32R)
• Protection basse puissance d'avance (32F)
• Protection surcourant arbre du générateur (51GS)
• Protection de sur-excitation (24)
• Protection perte d'excitation (40G)
• Protection surtension (59)
• Protection sous-tension (27)
• Protection sous-fréquence (81U)
• Protection sur-fréquence (81O)
• Protection surcharge séquence négative (46G)
• Protection démarrage/arrêt du générateur (StShut)
• Protection défaut de sectionneur (50BF)
• Protection équilibrage de tension (60)

Protection du transformateur principal

• Protection défaut terre restreint du transformateur (64REF)
• Protection surcourant de phase côté HT (50/51P)
• Protection impédance phase-à-phase côté HT (21)
• Protection surcourant de terre côté HT (50/51G)
• Protection surtension/surintensité homopolaire par discontinuité côté HT
• Protection de sur-excitation (24)
• Protection anomalie de pôles côté HT (62PD)
• Protection claquage disjoncteur (50F)
• Alarme tension homopolaire côté BT (59G)
• Alarme de surcharge
• Mise en route du refroidissement

Protection du transformateur abaisseur

• Protection surcourant (50/51P)
• La protection surcourant comporte deux étapes utilisées comme protection de secours

Protection du transformateur d'excitation / excitatrice

• Protection surcourant contrôlée en tension côté HT (50/51P)
• Protection surcourant contrôlée en tension des deux branches côté BT (50/51P)
• Protection surcourant résiduel des deux branches côté BT (50/51G)
• Alarme de surcharge
• Mise en route du refroidissement

Fonctions diverses

• Protection mécanique (MR)
• Détecteur de défauts (FR)
• Auto-ajustement de dérive tension/courant
• Supervision du circuit TV (VTS)
• Supervision du circuit TC (CTS)
• Auto-diagnostic
• Synchronisation horloge GPS
• Enregistreur de défauts
• IEC61850 MMS & GOOSE pour bus poste
• Protocole IEC60870-5-103
• Protocole MODBUS

Caractéristiques techniques

• Types de générateurs applicables : turbo-dynamo, turbine à gaz, hydraulique, pompage-turbinage, nucléaire
• Schéma de protection complet pour unités générateur-transformateur incluant générateur, transformateur principal, transformateur abaisseur et excitatrice/transformateur d'excitation
• Prise en charge TC/TV conventionnels et ECT/EVT
• Interfaces pour l'automatisation des centrales
• Configuration de protection redondante possible pour générateurs moyens à grands avec deux unités PCS-985 et groupes de TC différents
• Les fonctions de protection incluent protections différentielles (87GT/87G/87T/87E), multiples protections générateur/transformateur, schémas de défaut rotor/stator et protections fréquence/tension
• Communications : IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS
• Enregistreur de défauts intégré et synchronisation horloge GPS
• Fonctions de supervision et auto-diagnostic : VTS, CTS, auto-ajustement dérive tension/courant, auto-diagnostic
• Fonctions mécaniques et détection de défaut : MR, FR
• Gestion refroidissement et surcharge : alarme de surcharge, mise en route du refroidissement
