Relais de protection de fuite à la terre PCS-985GE
de fréquenced'ordre de phasesde courant

Relais de protection de fuite à la terre - PCS-985GE - NR Electric - de fréquence / d'ordre de phases / de courant
Relais de protection de fuite à la terre - PCS-985GE - NR Electric - de fréquence / d'ordre de phases / de courant
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Valeur mesurée
de fuite à la terre, de fréquence, d'ordre de phases, de courant, de déséquilibre de phases, de sous-intensité, de tension, de sous-tension, de surtension, de surfréquence, de sous-fréquence, de surintensité
Application
pour générateur
Communication
Ethernet, Modbus
Norme
IEC
Autres caractéristiques
avec indicateur de défaut, configurable, numérique, programmable, multifonction, multi-canaux, différentiel

Description

Présentation du produit

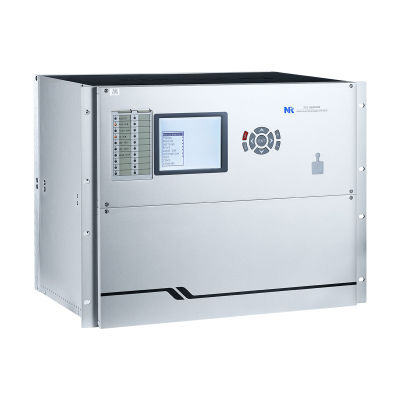

Le PCS-985GE est un dispositif de protection numérique pour générateur qui intègre les fonctions de protection principale et de secours dans un seul appareil. Il assure une protection complète du stator et du rotor des générateurs de centrale et une protection de base du transformateur d'excitation. Le PCS-985GE convient aux turbo-dynamo, groupes à turbine à gaz, groupes hydrauliques, stations de pompage-turbinage et générateurs nucléaires avec différentes configurations de connexion.

Divers
  • Détecteur de défaut (FR)
  • Réglage automatique de la dérive tension/courant
  • Supervision du circuit VT (VTS)
  • Supervision du circuit CT (CTS)
  • Détection de saturation des CT
  • Auto-diagnostic
  • Synchronisation d'horloge GPS
  • Enregistreur de défauts
  • IEC61850 MMS & GOOSE pour bus de poste
  • Protocole IEC60870-5-103
  • Protocole MODBUS
  • Protocole DNP 3.0


Protection du transformateur d'excitation
  • Protection différentielle (87ET)
  • Protection de surcourant (50/51P)


Protection du générateur
  • Protection différentielle de courant (87G)
  • Protection différentielle transversale du point neutre (87NTG)
  • Protection contre les court-circuits entre enroulements (59NIT)
  • Protection contre la surcharge du stator (49S)
  • Protection défaut de terre stator, composante homopolaire fondamentale (64S1)
  • Protection défaut de terre stator, 3e harmonique (64S2)
  • Protection défaut de terre rotor de type Ping-Pang (64R)
  • Protection défaut de terre rotor par injection de tension carrée basse fréquence (64RInj)
  • Protection surcharge enroulements rotor (49E)
  • Protection contre mise sous tension involontaire du générateur (50/27)
  • Protection hors-pas du générateur (78)
  • Protection au démarrage/arrêt (StShut)
  • Protection surcourant arbre du générateur (51GS)
  • Protection surcharge séquence négative (46G)
  • Protection puissance inverse (32R)
  • Protection faible puissance directe (32F)
  • Protection surtension d'excitation (24)
  • Protection perte d'excitation (40G)
  • Protection phase surcourant (50/51P)
  • Protection surtension de phase (59P)
  • Protection sous-tension (27P)
  • Protection surfréquence (81O)
  • Protection sous-fréquence (81U)
  • Protection d'impédance (21)
  • Protection défaut d'ouverture disjoncteur (50BF)
  • Protection mécanique (MR)
  • Protection équilibre de tension (60)


Caractéristiques techniques
  • Intègre la protection principale et de secours du générateur dans un seul appareil
  • Jusqu'à 28 canaux d'entrées analogiques (courant et tension)
  • Fonctions de protection configurables couvrant stator, rotor, défauts de terre, hors-pas, puissance inverse, sur/sous-fréquence et protections de tension
  • Inclut diagnostic de défaut, enregistrement des perturbations et enregistrement des événements
  • Prend en charge la synchronisation d'horloge GPS
  • Protocoles de communication : IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS, DNP 3.0
  • Applicable aux turbo-dynamo, turbines à gaz, groupes hydrauliques, stations de pompage-turbinage et générateurs nucléaires
