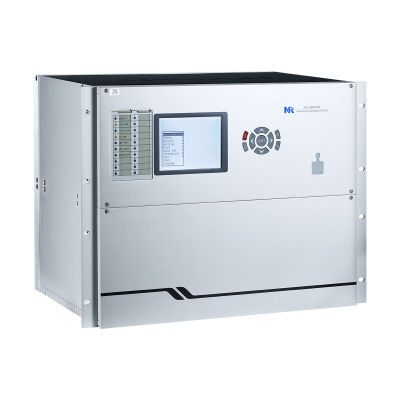

Relais de protection de surtension PCS-985TI

de sous-tensionde surintensitéde surfréquence

Présentation
Le PCS-985TI est un dispositif de protection numérique pour transformateur qui intègre les protections principale et secours dans un seul boîtier. Il protège des transformateurs à tous niveaux de tension et s'applique typiquement aux transformateurs de démarrage/veille, aux transformateurs auxiliaires d'installations électriques à multiples dérivations et aux transformateurs principaux. L'appareil prend en charge la protection d'un transformateur principal à deux enroulements et d'un ou deux transformateurs auxiliaires. Le PCS-985TI offre jusqu'à 80 canaux d'entrée analogiques pour les mesures de courant et de tension. Les fonctions de protection sont configurables et l'appareil intègre le diagnostic de défauts, l'enregistrement des perturbations et des événements, ainsi que plusieurs protocoles de communication pour l'intégration système.

Protection du transformateur principal

• Protection différentielle de courant (87T)
• Protection défauts de terre restreints du transformateur (64REF)
• Protection surintensité de séquence négative (50/51Q)
• Protection de sur-excitation (24)
• Protection phase surintensité (50/51P)
• Éléments d'alarme surintensité de phase (51PAlm)
• Protection surintensité à la terre (50/51G)
• Protection surtension de phase (59P)
• Protection sous-tension de phase (27P)
• Protection surtension résiduelle (59G)
• Protection surfréquence (81O)
• Protection sous-fréquence (81U)
• Protection du taux de variation de fréquence (81R)
• Protection surcharge thermique (49)
• Protection d'impédance (21)
• Protection défaut du disjoncteur (50BF)
• Protection désaccord de pôles (62PD)
• Protection claquage du disjoncteur (50F)
• Protection mécanique (MR)

Protection des transformateurs abaisseurs

• Protection différentielle de courant (87T)
• Protection défauts de terre restreints du transformateur (64REF)
• Éléments d'alarme surintensité de phase (51PAlm)
• Protection surtension résiduelle (59G)
• Protection phase HV côté transformateur abaisseur (50/51P)
• Protection phase LV côté transformateur abaisseur (50/51P)
• Protection surintensité à la terre LV côté transformateur abaisseur (50/51G)

Fonctions diverses

• Détecteur de défauts (FR)
• Ajustement automatique de la dérive tension et courant
• Supervision du circuit VT (VTS)
• Supervision du circuit CT (CTS)
• Détection de saturation CT (CTS)
• Autodiagnostic
• Synchronisation d'horloge GPS
• Enregistreur de défauts
• IEC61850 MMS & GOOSE pour bus poste
• Protocole IEC60870-5-103
• Protocole MODBUS
• Protocole DNP 3.0

Caractéristiques / spécifications techniques

• Modèle : PCS-985TI
• Type d'appareil : Relais de protection numérique pour transformateur intégrant protections principale et secours
• Application : Protection pour transformateurs à tous niveaux de tension, y compris démarrage/veille, auxiliaires et principaux
• Entrées analogiques : Jusqu'à 80 canaux d'entrée analogiques (courant et tension)
• Fonctions de protection configurables (voir listes de protection ci-dessus)
• Fonctions annexes : diagnostic de défaut, enregistreur de perturbation, enregistreur d'événements
• Synchronisation temporelle : prise en charge de la synchronisation d'horloge GPS
• Supervision VT/CT et détection de saturation CT
• Protocoles de communication pris en charge : IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS, DNP 3.0
• Enregistreur de défauts intégré
• Fonctions d'autodiagnostic et de surveillance
