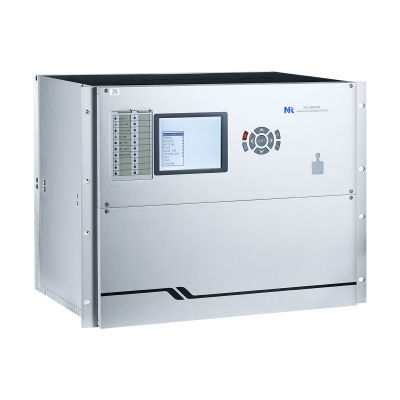

Relais de protection de surintensité PCS-985TE
de fuite à la terrede sous-tensionde courant

Relais de protection de surintensité - PCS-985TE - NR Electric - de fuite à la terre / de sous-tension / de courant
Relais de protection de surintensité - PCS-985TE - NR Electric - de fuite à la terre / de sous-tension / de courant
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Valeur mesurée
de surintensité, de fuite à la terre, de sous-tension, de courant, de surfréquence, thermique, d’asymétrie de phase, de surtension, de tension, de sous-fréquence
Application
pour transformateur
Communication
Modbus
Norme
IEC
Autres caractéristiques
avec indicateur de défaut, numérique, différentiel, multi-canaux

Description

Présentation du produit
PCS-985TE est un relais de protection transformateur numérique intégrant les fonctions de protection principale et de secours dans un même appareil. Il assure une protection complète des transformateurs à tout niveau de tension et s'applique typiquement aux transformateurs de démarrage/veille, aux transformateurs auxiliaires des centrales multi-branche et aux transformateurs principaux.

Capacités générales
Le dispositif prend en charge jusqu'à 36 canaux d'entrées analogiques pour les mesures de courant et de tension. Les fonctions intégrées incluent le diagnostic des défauts, l'enregistrement des perturbations et des événements, un enregistreur de défauts et plusieurs interfaces de communication pour l'intégration au système de poste.

Caractéristiques principales
  • Détecteur de défaut (FR)
  • Réglage automatique de la dérive tension/courant
  • Supervision du circuit VT (VTS)
  • Supervision du circuit CT (CTS)
  • Détection de saturation CT
  • Autodiagnostic
  • Synchronisation horaire GPS
  • Enregistreur de défauts
  • IEC61850 MMS & GOOSE pour bus de poste
  • Protocole IEC60870-5-103
  • Protocole MODBUS
  • Protocole DNP 3.0


Fonctions de protection
  • Protection différentielle de courant (87T)
  • Protection défaut à la terre restreint pour transformateur (64REF)
  • Protection surtension d'excitation (24)
  • Protection contre les surintensités en séquence négative (50/51Q)
  • Protection de surintensité phase (50/51P)
  • Éléments d'alarme surintensité phase (51PAlm)
  • Protection de surintensité vers la terre (50/51G)
  • Protection surtension phase (59P)
  • Protection sous-tension phase (27P)
  • Protection surtension résiduelle (59G)
  • Protection surtension de fréquence (81O)
  • Protection sous-fréquence (81U)
  • Protection par pente de variation de fréquence (81R)
  • Protection contre surcharge thermique (49)
  • Protection d'impédance (21)
  • Protection défaut disjoncteur (50BF)
  • Protection désaccord de pôles (62PD)
  • Protection d'amorçage de disjoncteur (50F)
  • Protection différentielle unité alternateur-transformateur (87GT)
  • Protection mécanique (MR)


Caractéristiques techniques
  • Modèle : PCS-985TE
  • Type : Relais de protection transformateur numérique intégrant protection principale et secours
  • Entrées analogiques : Jusqu'à 36 canaux (entrées courant et tension)
  • Niveau de tension applicable : Convient pour la protection de transformateurs à tout niveau de tension
  • Applications typiques : Transformateurs de démarrage/veille, transformateurs auxiliaires en centrales multi-branche, transformateurs principaux
  • Fonctions auxiliaires : Diagnostic des défauts, enregistrement des perturbations, enregistrement des événements, enregistreur de défauts
  • Surveillance : Supervision circuit VT (VTS), supervision circuit CT (CTS), détection de saturation CT
  • Synchronisation temporelle : Synchronisation horloge GPS
  • Protocoles de communication pris en charge : IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS, DNP 3.0
  • Protections intégrées : Différentielle, défaut à la terre restreint, surtension d'excitation, séquence négative, surintensité phase & terre, surtension/sous-tension, protections de fréquence, surcharge thermique, impédance, protections liées au disjoncteur, protection mécanique
