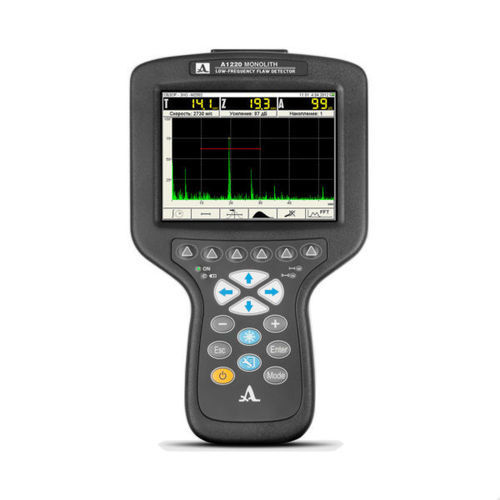

Appareil d'inspection CND à ultrasons pour tomographie A1220

par vitesse d'impulsionpar écho d'impulsion

Testeur compact de vitesse de pulsation ultrasonique et d'écho pour la mesure d'épaisseur ultrasonique et la détection de défauts dans les constructions en béton et les roches. Le design ergonomique du détecteur de défauts et son poids léger, ainsi que la possibilité de fixer l'unité électronique dans le support spécialisé, permettent une utilisation pratique de l'instrument dans les zones difficiles d'accès et autorisent son fonctionnement en hauteur. DESCRIPTION Un testeur portatif compact de vitesse de pulsation ultrasonique et d'écho est conçu pour les mesures d'épaisseur ultrasonique et la détection de défauts dans les constructions en béton et béton armé et les roches. Le détecteur de défauts représente une unité électronique compacte équipée d'un grand écran TFT à fort contraste et d'un clavier. Malgré sa multifonctionnalité, l'instrument est facile à utiliser grâce à son interface intuitive et son menu d'icônes offrant un accès rapide aux principaux réglages et fonctions de l'instrument. Le design ergonomique du détecteur de défauts et son poids léger (seulement 800 grammes), ainsi que la possibilité de fixer l'unité électronique dans le support spécialisé, permettent une utilisation pratique de l'instrument dans les zones difficiles d'accès et autorisent son fonctionnement en hauteur. Tous les résultats d'inspection sont enregistrés dans la mémoire de l'instrument et peuvent être transférés via le port USB vers un PC externe pour un traitement, un enregistrement et une archivage ultérieurs. APPLICATION L'utilisation d'une antenne à contact sec basse fréquence M2502 0.05A0R100Х60PS avec onde de cisaillement et fréquence nominale de 50 kHz permet de réaliser des mesures d'épaisseur des objets en béton jusqu'à 3 000 mm et des objets en béton armé jusqu'à 600 mm. L'instrument permet à l'opérateur de rechercher des inclusions étrangères internes, des cavités, des vides et des fissures des produits et constructions en béton armé, pierre et matériaux similaires avec un accès unilatéral ainsi que de rechercher des défauts intégrés dans les pièces en bronze. Il est possible de tester la structure interne des matériaux à gros grains. Les résultats de l'inspection sont des images de coupe et de projection par fonction de balayage en grille (B-Scan, C-Scan, D-Scan, profil d'épaisseur) – logiciel de visualisation INTROVIEW. Caractéristiques techniques : - Profondeur maximale de visualisation des signaux d'écho (contrôle par onde transversale) : 2150 mm - Longueur maximale des réalisations de signal, visible sur l'écran de l'appareil : 1600 μs - Épaisseur maximale mesurée du béton (béton de grade 400) : 600 mm - Diamètre minimal du défaut sous forme de cylindre d'air : 30 mm - Erreur de mesure de l'épaisseur et de la profondeur de localisation des défauts : 10 % - Temps de traitement d'une mesure et d'écriture du résultat en mémoire : 10 s - Nombre de scans A individuels pouvant être enregistrés en mémoire : 200 - Surface maximale contrôlée (mode MAP) : 2 m² - Plage de vitesse du matériau : 1 000 – 9 999 m/s - Amplitude du générateur d'impulsions : 20, 100, 200 V - Forme de l'impulsion : Méandre, 0,5÷5,0 périodes - Fréquence d'impulsion : 1 – 50 Hz - Bande passante de réception : 10 – 300 kHz - Plage de réglage du gain : de 0 à 100 dB, pas de 1 dB - Nombre de points programmables de la fonction DAC : 32 - Plage de réglage de la fonction DAC : 30 dB - Source d'alimentation : Batterie intégrée - Temps de fonctionnement : 14 h - Temps de charge de la batterie : 3 h - Plage de température de fonctionnement : de –20 à +45 °C - Type d'affichage : TFT (640 х 480) - Taille de l'unité électronique : 260 х 156 х 43 mm - Poids de l'unité électronique : 800 g - Taille de l'antenne M2502 : 139 х 105 х 89 mm - Poids de l'antenne M2502 : 1,1 kg VERSION 2D Logiciel INTROVIEW Images de coupe et de projection par fonction de balayage en grille (B-Scan, C-Scan, D-Scan, profil d'épaisseur) VERSION 3D Logiciel INTROVIEW Modes d'imagerie disponibles : imagerie tomographique 3D par fonction de balayage en grille, fonctionnalité avancée de visualisation et d'analyse. Images de coupe et de projection par fonction de balayage en grille (B-Scan, C-Scan, D-Scan, profil d'épaisseur) Accessoires : - A1220 MONOLITH – détecteur de défauts ultrasonique - Antenne M2502 0.05A0R100X60PS - Câble double LEMO 00 – LEMO 00 de 1,2 m - Câble USB A – Micro B - Adaptateur secteur avec câble 220V-15V - Étui de transport - Housse souple - Boîtier
