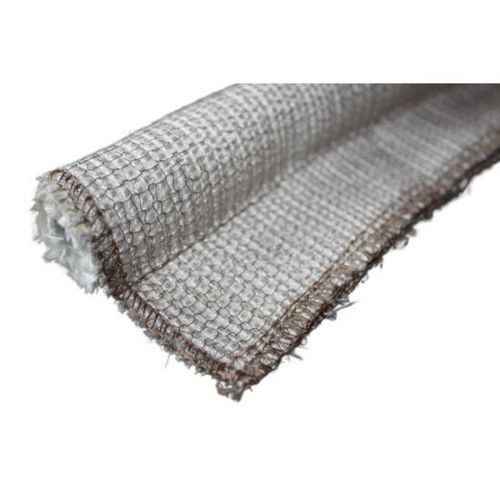

Bande de joint métallique

en tissuen maille métalliqueen céramique

Présentation du produit
Le joint bulbe et queue associe une gaine en fil Inconel, une couverture en tissu céramique et un noyau céramique pour fournir un bulbe d'étanchéité compressible offrant résistance thermique et protection mécanique. Il est destiné aux enceintes industrielles haute température (portes de four, fours, installations de traitement thermique) nécessitant une protection contre l'abrasion et une stabilité thermique.

Construction multicouche

• Gaine extérieure : fil Inconel — renfort mécanique et protection contre l'abrasion
• Couverture : tissu céramique — barrière textile haute température autour du noyau
• Noyau d'étanchéité : noyau céramique — corps compressible formant le bulbe
• Queue de montage : construction textile spécifique à l'application — zone de fixation
• Couture : fil de couture haute température — maintien de l'assemblage en service

Principe d'étanchéité et installation
Le bulbe est positionné le long du périmètre d'étanchéité et la queue est fixée à la porte, au cadre ou à la structure de retenue. La fermeture du panneau compresse le bulbe pour assurer l'étanchéité ; la forme arrondie répartit la compression sur la surface d'appui. Étapes d'installation typiques :

• Positionner le bulbe le long du parcours d'étanchéité requis.
• Aligner la queue de montage avec la surface d'attache.
• Fixer la queue selon la méthode de retenue spécifiée.
• Fermer la porte ou le panneau pour établir la compression du bulbe.
• Vérifier que le joint est correctement comprimé et non contraint mécaniquement.

Avantages de performance

• Construction renforcée pour environnements haute température exigeants
• La gaine Inconel offre protection mécanique et contre l'abrasion
• Le tissu céramique constitue une barrière textile résistante à la chaleur
• Le noyau céramique forme un bulbe d'étanchéité compressible et flexible
• Adapté aux cycles thermiques répétés si correctement spécifié
• Adaptable aux parcours d'étanchéité courbes ou spécifiques
• Utile lorsque la résistance thermique et la protection de surface sont requises
• Dimensions bulbe/queue personnalisables pour applications OEM et pièces de rechange

Applications

• Portes de four industrielles
• Enceintes de fours de traitement thermique
• Portes et panneaux d'accès de fours industriels
• Portes de four et ouvertures d'inspection de fours
• Équipements de traitement thermique
• Équipements doublés de réfractaire
• Chambres haute température et enceintes de combustion
• Fours de séchage et de polymérisation
• Équipements de fabrication du verre
• Équipements de l'industrie pâte et papier
• Systèmes d'étanchéité thermiques OEM sur mesure

Options de personnalisation
Diamètre du bulbe, largeur de la queue, longueur totale, spécifications de la gaine Inconel (fil/maillage), choix du tissu céramique, construction du noyau, géométrie du profil et méthode de fixation peuvent être adaptés au jeu d'étanchéité, à la compression requise, à l'exposition mécanique et au mode d'installation.

Données techniques (résumé)

• Type de produit : joint bulbe et queue avec gaine Inconel et noyau céramique
• Conception : profil bulbe et queue
• Renfort extérieur : gaine en fil Inconel
• Couverture : tissu céramique
• Noyau : noyau céramique
• Capacité thermique : dépend des nuances et des conditions d'utilisation
• Profil : configurations bulbe/queue sur mesure
• Fabrication : production sur mesure selon exigences d'application
• Usage typique : étanchéité haute température pour portes, panneaux et ouvertures d'accès

Commande et logistique
Quantité minimum : 1
Conditions de paiement : EXW, FOB, CIF, DDP, FCA (exemples)
Ports d'expédition : Shanghai, Ningbo
