Bande de joint en PRV

en inoxen Ppour applications haute température

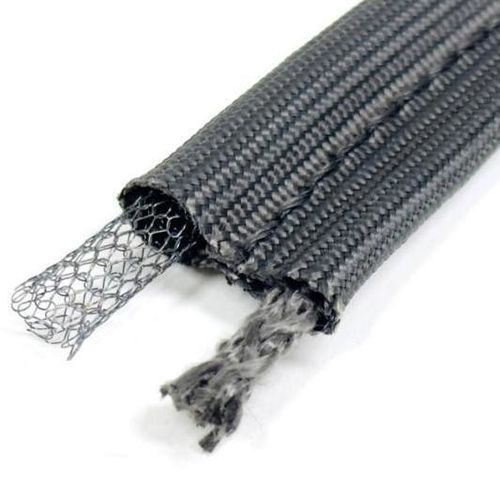

Présentation Le joint « Tadpole » à âme creuse en acier inoxydable et revêtement en fibre de verre est un profilé d'étanchéité thermique hautement compressible, conçu pour les portes de fours industriels, les panneaux d'accès aux fours, les conduits, les registres, les enceintes thermiques et tout autre équipement nécessitant une étanchéité flexible autour d'interstices irréguliers ou variables. Ce joint associe une enveloppe extérieure en fibre de verre tissée à une âme creuse en acier inoxydable, formant ainsi un bulbe léger et compressible qui se déforme sous la pression de fermeture et reprend sa forme initiale une fois la charge relâchée. Construction et caractéristiques principales Le produit adopte une configuration « bulbe et queue » : le bulbe métallique creux assure l’étanchéité par compression, tandis que la queue plate en fibre de verre sert de section de montage et de retenue. Composants / Construction / Fonction Composant | Construction | Fonction Revêtement extérieur | Tissu en fibre de verre | Fournit la couche textile thermique externe flexible Noyau interne | Noyau creux en acier inoxydable | Crée un bulbe résilient et hautement compressible Bulbe | Noyau métallique creux enveloppé de fibre de verre | Forme la zone principale d’étanchéité par compression Queue | Tissu en fibre de verre | Fournit la section de montage et de retenue Principe de fonctionnement L’âme creuse modifie le comportement mécanique du bulbe «têtard» en comportant une zone centrale ouverte à l’intérieur d’une structure métallique. Sous la pression de fermeture, le bulbe s’affaisse vers l’intérieur avec une force relativement faible (compressibilité plus élevée), s’adaptant ainsi aux variations des jeux d’étanchéité. Une fois la charge retirée, l’âme en acier inoxydable favorise le retour au profil d’origine. Avantages typiques

• Compressibilité élevée
• Force de fermeture inférieure à celle de nombreuses constructions à âme dense
• Bonne adaptation aux surfaces irrégulières
• Renfort métallique à l’intérieur de l’ampoule pour plus de résilience
• Récupération efficace après des compressions répétées
• Capacité à s’adapter aux variations de l’interstice d’étanchéité
• Convient aux portes, couvercles et panneaux amovibles

Enveloppe extérieure en fibre de verre tissée Le tissu extérieur en fibre de verre contient et protège le noyau métallique creux tout en formant la languette de fixation plate. La fibre de verre offre flexibilité, stabilité dimensionnelle et résistance aux températures élevées, et permet au joint de suivre les angles et les cadres de porte sans la rigidité d’un joint entièrement métallique. Résistance aux hautes températures Les constructions composées d’une enveloppe en fibre de verre et d’un noyau creux en acier inoxydable sont couramment prescrites pour des températures de service avoisinant les 1 000 °F / 538 °C. La température d’utilisation réelle dépend de la qualité de la fibre de verre, de la construction du noyau en acier inoxydable, du matériau de couture, des conditions de compression et de l’atmosphère environnante. Les limites de température en continu et de pointe, ainsi que la durée d’exposition, doivent être confirmées pour les applications à haute température. Comparaisons et conseils de sélection Les âmes creuses en acier inoxydable offrent une compressibilité plus élevée et une force de fermeture généralement inférieure à celle des âmes pleines en acier inoxydable. Les âmes creuses sont plus souples et plus compressibles, ce qui leur permet de s’adapter très bien aux jeux, tandis que les âmes pleines offrent une structure plus rigide et une compression contrôlée. Par rapport aux âmes en corde de fibre de verre, les âmes creuses en acier inoxydable apportent une résilience métallique tout en conservant leur souplesse. Options de personnalisation Fabriqués sur mesure selon les diamètres de bulbe, les hauteurs de bulbe, les largeurs de queue, les dimensions globales du profil et les longueurs finies souhaités. La construction à âme creuse et la densité du maillage peuvent être modifiées pour ajuster la force de compression, le comportement de reprise, la fermeté du bulbe, la durabilité mécanique et la résistance aux cycles répétés. Des options à tricot simple et à âme creuse renforcée sont disponibles pour ajuster les caractéristiques de compression et la durabilité. Applications

• Portes de fours industriels
• Portes d'accès aux fours
• Capots d'équipement et panneaux d'accès
• Panneaux d'accès aux conduits et registres
• Joints de panneaux et enceintes thermiques
• Équipements de traitement thermique, fours de séchage, fours discontinus et fours à passage
• Fours de revêtement par poudre et autres équipements de chauffage industriels
• Systèmes thermiques OEM

Caractéristiques techniques types

• Type de produit : joint « tadpole » en fibre de verre à âme creuse
• Revêtement extérieur : tissu en fibre de verre tissée
• Âme : âme creuse en acier inoxydable
• Option d’acier inoxydable type : Acier inoxydable 304
• Profil : bulbe compressible avec queue plate
• Diamètre du bulbe : sur mesure
• Largeur de la queue : sur mesure
• Longueur : sur mesure
• Plage de température : dépend de la qualité de la fibre de verre, de la construction de l’âme et des conditions d’application
• Construction sur mesure de l’âme : disponible
• Fabrication OEM : disponible selon un plan ou un échantillon
