Joint métallique

en inoxen Pde verre

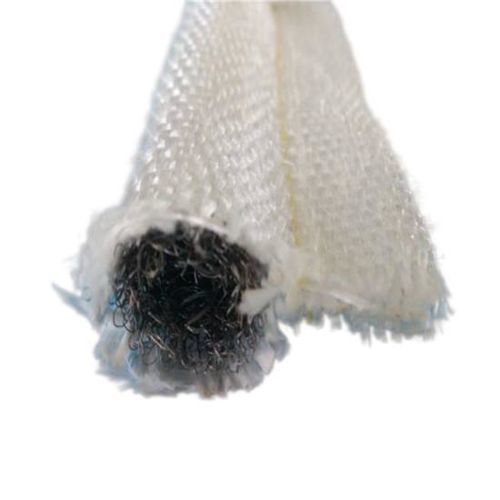

Présentation du produit Le joint « Tadpole » à revêtement en fibre de verre et âme en acier inoxydable est un profilé d’étanchéité flexible résistant aux hautes températures, conçu pour les portes de fours industriels, les panneaux d’accès aux fours, les enceintes thermiques, les équipements de traitement et les systèmes d’étanchéité OEM. Il associe une gaine extérieure en fibre de verre tissée à une âme interne en acier inoxydable afin d'offrir une isolation thermique, une résistance à l'abrasion et un soutien mécanique à ce profilé d'étanchéité de type « bulb-and-tail » (bulbe et queue). Le bulbe se comprime contre la surface d'appui pour s'adapter aux irrégularités, tandis que la queue plate sert de section de fixation pour les clips, vis, rivets, barres de serrage ou systèmes de retenue spécifiques à l'équipement. Construction à revêtement en fibre de verre et âme en acier inoxydable Les performances de ce joint « tadpole » découlent de l’interaction entre le revêtement textile, l’âme métallique et la géométrie « bulbe et queue ». Composant | Matériau | Fonction principale Enveloppe extérieure | Tissu en fibre de verre tissé | Protection thermique, souplesse et surface textile résistante à l’abrasion Noyau interne | Noyau en acier inoxydable | Soutient le bulbe et améliore la résilience lors de compressions répétées Bulbe | Noyau en acier inoxydable enveloppé de fibre de verre | Crée la zone d’étanchéité par compression principale Queue | Tissu en fibre de verre | Assure la fixation et le maintien du joint Fonctionnement du joint « tadpole » Un joint « tadpole » utilise un bulbe compressible pour créer l’étanchéité et une queue plate pour fixer le joint à l’équipement. Lorsque la porte ou le panneau se ferme, la surface d’appui comprime le bulbe. L’âme en acier inoxydable se déforme dans la plage de compression prévue tout en aidant le bulbe à conserver son intégrité structurelle. L’enveloppe en fibre de verre suit le mouvement de l’âme et crée une surface de contact textile souple. À la détente, l’âme en acier inoxydable aide le bulbe à reprendre sa forme d’origine, ce qui rend cette construction adaptée aux équipements ouverts et fermés de manière répétée. Pourquoi utiliser un noyau en acier inoxydable Par rapport à un noyau composé uniquement de fibres souples, un noyau en acier inoxydable offre un meilleur renforcement mécanique et une plus grande stabilité du profil. Parmi les avantages typiques, on peut citer :

• Meilleure conservation de la forme du bulbe
• Bonne reprise après compression
• Renforcement mécanique du profil d’étanchéité
• Résistance aux cycles répétés d’ouverture et de fermeture
• Positionnement stable dans les systèmes d’étanchéité des portes industrielles
• Compatibilité avec différentes configurations de revêtement en fibre de verre

Pourquoi utiliser une enveloppe en fibre de verre Le tissu en fibre de verre tissée allie flexibilité, stabilité dimensionnelle et résistance aux températures élevées. L’enveloppe textile permet au joint de s’adapter aux formes géométriques et de se conformer à de légères irrégularités tout en protégeant l’âme métallique du contact direct. Les constructions en fibre de verre peuvent être traitées ou revêtues pour obtenir des propriétés de surface spécifiques lorsque cela est nécessaire. Performances à haute température Les joints « tadpole » à revêtement en fibre de verre et âme en acier inoxydable sont couramment choisis pour l’étanchéité à des températures modérées à élevées. Des constructions industrielles comparables sont répertoriées pour des températures de service avoisinant les 1 000 °F / 538 °C, mais la température de fonctionnement admissible dépend de la qualité de la fibre de verre, de la structure du noyau, du matériau de couture, des conditions de compression et de l’environnement ambiant. Une utilisation continue à haute température doit être validée en fonction des choix précis de matériaux et des conditions d’exposition. Principaux avantages du produit

• Construction d’étanchéité flexible de type « bulb-and-tail »
• Enveloppe extérieure en fibre de verre tissée
• Noyau interne renforcé en acier inoxydable
• Bonne résilience sous compression répétée
• Adapté aux surfaces d’accouplement irrégulières
• Soutien mécanique grâce à l’âme métallique
• Bonne résistance à l’abrasion
• Conçu pour l’étanchéité thermique industrielle
• Dimensions personnalisées du bulbe et de la queue disponibles
• Disponible pour les projets de joints OEM et de remplacement

Applications typiques

• Portes de fours industriels
• Portes de fours de fusion
• Équipements de traitement thermique
• Fours discontinus
• Fours de séchage
• Fours de revêtement par poudre
• Fours à
• Chambres thermiques
• Panneaux d’accès
• Appareils de chauffage industriels
• Portes d’accès aux chaudières
• Enceintes thermiques
• Équipements de chauffage OEM
• Machines de traitement industriel

Noyau en acier inoxydable vs autres types de noyaux Propriété | Noyau en acier inoxydable | Noyau en corde de fibre de verre Renfort mécanique | Plus élevé | Plus faible Fermeté du bulbe | Plus structuré | Plus souple Récupération après compression | Adaptée aux cycles répétés | Dépend de la densité de la corde Conformabilité | Déterminée par la structure de l’âme | Généralement souple et flexible Application typique | Portes industrielles et panneaux soumis à des cycles répétés | Étanchéité thermique flexible générale Dimensions personnalisées des bulbes et des queues / Options de fabrication BSTFLEX peut personnaliser le diamètre et la forme du bulbe, la largeur de la queue, la largeur globale du profil, la longueur du joint, la structure du tissu en fibre de verre, la structure de l’âme en acier inoxydable, la densité et la résilience de l’âme, la configuration de montage, les longueurs de coupe et les formes sur mesure. Spécifications types du produit Type de produit | Joint « tadpole » haute température Revêtement extérieur | Tissu en fibre de verre tissée Noyau | Noyau en acier inoxydable Profil | Bulbe avec queue de montage plate Plage de température | Dépend de la qualité de la fibre de verre, de la conception de l’âme et des conditions d’utilisation Diamètre du bulbe | Sur mesure Largeur de la queue | Sur mesure Longueur | Sur mesure Application | Fours, fournaises, portes thermiques, panneaux et équipements industriels Fabrication OEM | Disponible selon un plan ou un échantillon Comment spécifier ce joint dans un appel d’offres Veuillez fournir, si possible :

• Diamètre extérieur du bulbe
• Largeur de la queue
• Longueur requise
• Température de fonctionnement
• Température maximale
• Écart d’étanchéité estimé
• Compression prévue du bulbe
• Quantité
• Type d’application ou d’équipement
• Dessin ou photographie du joint existant

Foire aux questions

• Qu’est-ce que ce joint ? - Un joint thermique à bulbe et queue fabriqué avec une enveloppe extérieure en fibre de verre tissée entourant un noyau interne en acier inoxydable ; le bulbe assure l’étanchéité par compression et la queue sert de zone de fixation.
• Pourquoi utilise-t-on de l’acier inoxydable à l’intérieur du bulbe ? - Pour renforcer le joint, maintenir la forme du bulbe et assurer une bonne résilience lors des cycles répétés de compression et de relâchement.
• Où ce type de joint « têtard » est-il utilisé ? - Portes de fours industriels, portes d’accès aux fours, enceintes thermiques, équipements de traitement thermique, fours de séchage, fours de revêtement par poudre et systèmes de chauffage OEM.
• Le diamètre de l’ampoule peut-il être personnalisé ? - Oui, il est possible de fabriquer des ampoules sur mesure, tant au niveau du diamètre que de la largeur de la queue et du profil global.
• Le noyau en acier inoxydable peut-il être remplacé par de l’Inconel ? - Oui, un treillis en Inconel ou d’autres âmes métalliques peuvent être sélectionnés pour des environnements thermiques plus exigeants, en fonction de la température, de l’atmosphère et des exigences en matière de cycles mécaniques.
• BSTFLEX peut-il reproduire un joint existant à partir d’un échantillon ? - Oui, des profils de joints de remplacement ou d’origine peuvent être développés à partir d’échantillons, de plans ou de cotes détaillées.

Caractéristiques / Spécifications techniques

• Type de produit : Joint « tadpole » haute température
• Revêtement extérieur : Tissu en fibre de verre tissée
• Noyau : Noyau en acier inoxydable
• Profil : Forme en bulbe avec queue de montage plate
• Plage de température : Dépend de la qualité de la fibre de verre, de la conception du noyau et des conditions d’utilisation (constructions comparables référencées à environ 1 000 °F / 538 °C)
• Diamètre du bulbe : sur mesure
• Largeur de la queue : sur mesure
• Longueur : sur mesure
• Application : Fours, fournaises, portes thermiques, panneaux et équipements industriels
• Fabrication OEM : Disponible selon plan ou échantillon
• Commande (quantité minimale) : 1
• Conditions de paiement : EXW, FOB, CIF, DDP, FCA, etc.
• Port d'embarquement : Shanghai, Ningbo
