Présentation du produit

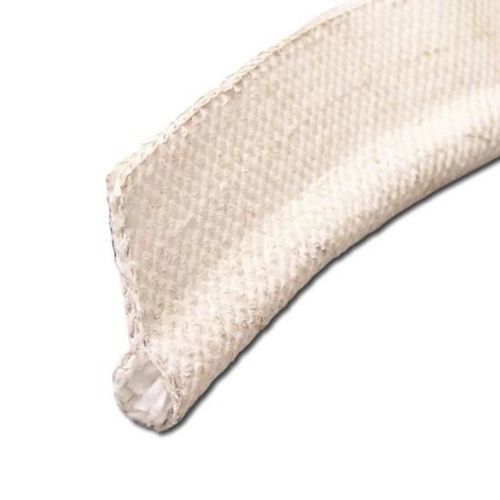

Le joint têtard avec revêtement en fibre de verre enduit PTFE et âme en corde de fibre de verre est un élément d'étanchéité à profil bulbe et queue destiné aux portes, couvercles de fours, registres, conduits, joints de panneaux et équipements soumis à des cycles thermiques ou à des environnements chimiques. Le bulbe compressible crée l'interface d'étanchéité tandis que la queue assure la fixation.

Construction
Le joint associe une housse tissée en fibre de verre enduite de PTFE à un noyau résilient en corde de fibre de verre. La housse enduite de PTFE offre une surface externe lisse et chimiquement résistante; l'âme en corde fournit compressibilité, récupération et maintien du profil.

Composant / Fonction

• Revêtement en fibre de verre enduit PTFE - Surface protectrice extérieure à large résistance chimique et structure textile flexible.
• Âme en corde de fibre de verre - Noyau interne résilient qui forme le bulbe d'étanchéité et permet une compression et une récupération contrôlées.
• Bulbe d'étanchéité - Élément compressible en contact avec la surface opposée pour assurer l'étanchéité principale.
• Queue de fixation - Zone de fixation pour attaches mécaniques, rainures de maintien ou clips.

Pourquoi utiliser une housse en fibre de verre enduite de PTFE ?

• Construction en fibre de verre tissée enduite de PTFE pour résistance chimique
• Structure textile flexible adaptée aux surfaces irrégulières
• Durabilité sous cycles thermiques répétés
• Résistance à l'humidité et aux expositions environnementales
• Surface d'étanchéité non métallique lorsque le métal est inadapté
• Applicable à certains services basse température et cryogéniques si spécifié

Âme en fibre de verre pour compression flexible
L'âme en corde de fibre de verre crée le profil arrondi du bulbe qui se déforme pour combler les jeux tout en maintenant le support de profil. La densité du noyau est choisie pour équilibrer compressibilité et récupération.

Conçu pour les cycles thermiques et surfaces inégales
La combinaison housse PTFE / âme en fibre de verre permet la conformité aux irrégularités et aux cycles de chauffe/refroidissement répétés. Une compression correcte est essentielle pour assurer une étanchéité continue sans endommager définitivement le noyau.

Plage de température
La plage de service typique pour cette construction est d'environ -100°F à +500°F (-73°C à +260°C). Les températures admissibles réelles dépendent du type de revêtement, de la densité du noyau, de la compression en pose et des conditions de service.

Résistance chimique
Le PTFE offre une surface largement résistante aux produits chimiques adaptée à de nombreux fluides industriels. Vérifier la compatibilité avec le milieu, la concentration et la température spécifiques à l'application.

Applications

• Portes et couvercles de fours industriels
• Étanchéité de registres et actuateurs
• Raccords de conduits thermiques et de process
• Joints de panneaux et enceintes d'équipement
• Portes d'accès et couvercles amovibles
• Équipements cryogéniques et basse température sélectionnés
• Équipements de traitement thermique et de thermo-laquage
• Systèmes d'étanchéité thermique OEM et équipements thermiques automobiles

Profils têtard sur mesure
Les profils et dimensions peuvent être personnalisés selon l'espace d'installation, la course de compression et la géométrie de l'équipement. Options : diamètre du bulbe, largeur de la queue, longueur, forme du profil, densité du noyau et construction du revêtement PTFE.

Caractéristiques personnalisables disponibles

• Diamètre du bulbe - Personnalisé selon les besoins d'étanchéité et de compression
• Largeur de la queue - Adaptable à la zone de fixation
• Longueur du joint - Fournie selon les dimensions de l'équipement
• Géométrie du profil - Formes sur mesure pour exigences OEM
• Densité du noyau en fibre de verre - Choisie pour la compressibilité et la résilience souhaitées
• Construction du revêtement PTFE - Sélectionnée selon les caractéristiques de surface et l'exposition chimique

Installation et compression
Poser de manière que le bulbe d'étanchéité soit en contact continu avec la surface opposée. Fixer la queue selon la conception de l'équipement (attaches, rainures, clips). Éviter une compression excessive pour prévenir l'écrasement permanent du noyau en fibre de verre.

Caractéristiques / spécifications techniques

• Type de produit : Joint têtard / joint tadpole
• Revêtement extérieur : Fibre de verre tissée enduite de PTFE
• Noyau : Âme en corde de fibre de verre
• Profil : Bulbe et queue de montage
• Plage de température : Env. -100°F à +500°F (-73°C à +260°C), selon construction et service
• Résistance chimique : Large résistance ; vérifier selon le milieu
• Service basse température : Adapté à certains usages cryogéniques (évaluation requise)
• Diamètre du bulbe / Dimensions de la queue / Longueur : Personnalisables
