Bande de joint en tissu

en fibre minéraleen maille métalliqueen P

Aperçu

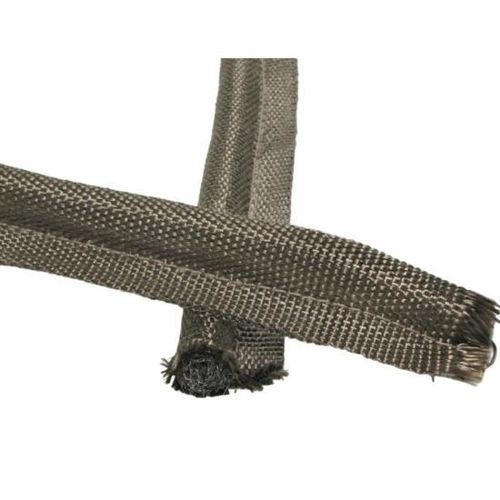

Le joint tadpole avec revêtement en tissu de basalte et âme en treillis métallique est un élément d'étanchéité haute température conçu pour portes de four, fours industriels, équipements de traitement thermique, poêles et enceintes résistantes à la chaleur nécessitant un joint périphérique flexible et résistant à la chaleur.

Construction
Le joint associe un revêtement extérieur en tissu tissé de basalte à une âme interne en treillis métallique. Le tissu de basalte constitue une barrière thermique protectrice et protège la structure interne de l'exposition directe à la chaleur et des contacts mécaniques, tandis que l'âme en treillis métallique apporte renfort, élasticité et maintien de profil lors de compressions répétées.

Profil tadpole
La construction de type tadpole crée une ampoule d'étanchéité arrondie et une queue de montage intégrée. Une fois installé autour d'une porte, d'un panneau ou d'une ouverture d'équipement, l'ampoule se comprime contre la surface d'appui pour réduire les fuites thermiques, tandis que la queue offre une zone d'attache pratique pour fixer le joint au cadre ou à la structure de retenue.

Composant — Fonction
Composant : Revêtement en tissu tissé de basalte — Fonction : Fournit la couche textile externe résistante à la chaleur et protège l'âme interne du contact direct avec l'environnement.
Composant : Âme en treillis métallique — Fonction : Assure le renfort interne, la résilience et le support structurel du profil d'étanchéité.
Composant : Ampoule d'étanchéité — Fonction : Se comprime contre la surface d'appui pour former la zone d'étanchéité thermique principale.
Composant : Queue de montage — Fonction : Offre une zone pratique pour fixer le joint à une porte, un cadre, un panneau ou une structure de retenue.

Pourquoi utiliser un revêtement en tissu de basalte ?
La fibre de basalte est une fibre minérale produite à partir de roche de basalte et, tissée en tissu, elle crée un textile flexible adapté aux applications de protection et d'étanchéité à haute température. Dans ce joint, la couverture en basalte constitue la couche de travail externe, offrant une protection thermique tout en permettant au joint de se conformer aux portes, panneaux et trajectoires d'étanchéité irrégulières.

• Construction textile haute température
• Structure tissée flexible
• Bonne résistance à l'exposition thermique
• Adapté aux environnements industriels exigeants
• Prend en charge les trajectoires d'étanchéité courbes et irrégulières
• Fournit une couche protectrice pour l'âme interne

Âme en treillis métallique pour support structurel
L'âme interne en treillis métallique renforce toute l'ampoule d'étanchéité et aide le joint à conserver sa forme prévue lors de la manipulation, de l'installation et de la compression. Le noyau en maille peut fléchir et se déformer avec le joint, le rendant adapté aux surfaces courbes ou aux applications avec mouvement entre composants accouplés. Le matériau du fil, la construction de la maille et la configuration du noyau peuvent être sélectionnés selon l'environnement d'exploitation et les exigences mécaniques.

Comment le joint tadpole crée un joint thermique
Le joint tadpole concentre l'étanchéité autour d'une ampoule arrondie plutôt que sur une large bande plate. Séquence typique :

• Positionnement : La queue est positionnée le long du périmètre de la porte, du cadre ou de l'équipement.
• Fixation : La queue est sécurisée par la méthode de fixation ou de retenue adaptée à l'équipement.
• Compression : La fermeture de la porte ou du panneau appuie l'ampoule contre la surface d'appui.
• Conformité de surface : Le profil flexible suit les variations mineures de la surface d'étanchéité.
• Séparation thermique : Le joint forme une barrière résistante à la chaleur autour de l'ouverture ou du joint.

Applications

• Portes de fours industriels
• Portes de fours
• Équipements et chambres de traitement thermique
• Poêles et équipements de chauffage
• Enceintes industrielles et portes d'inspection
• Équipements thermiques OEM et programmes de remplacement de joints

Avantages de la construction tissu de basalte + treillis métallique

• Protection thermique assurée par le tissu de basalte tissé
• Maintien du profil grâce à l'âme en treillis métallique
• Flexibilité pour suivre des trajectoires d'étanchéité courbes
• Zone de compression dédiée via l'ampoule tadpole arrondie
• Protection mécanique par le revêtement tissé externe
• Intégration OEM : dimensions d'ampoule et de queue personnalisables

Fabrication sur mesure
Des joints tadpole en tissu de basalte sur mesure peuvent être fabriqués pour correspondre aux diamètres d'ampoule, largeurs de queue, longueurs, géométries de profil et constructions d'âme selon les exigences de l'application, les dessins ou les échantillons. Le choix de la qualité du tissu, du type de treillis métallique et de la géométrie du profil doit être basé sur la température de service, les conditions de compression et les exigences mécaniques.

Informations techniques
Article : Type de produit — Spécification : Joint tadpole / joint en profil tadpole
Article : Revêtement extérieur — Spécification : Tissu tissé de basalte
Article : Âme interne — Spécification : Treillis métallique
Article : Profil — Spécification : Ampoule et queue de montage
Article : Application — Spécification : Étanchéité thermique haute température
Article : Installation — Spécification : Méthode de fixation ou de retenue selon la conception de l'équipement
Article : Taille de l'ampoule — Spécification : Personnalisable
Article : Dimensions de la queue — Spécification : Personnalisable
Article : Longueur — Spécification : Personnalisable
Article : Configuration du profil — Spécification : Profils personnalisés disponibles

Considérations typiques de spécification

• Diamètre d'ampoule requis et espace de compression
• Largeur et épaisseur de la queue adaptées à la surface de montage
• Longueur totale du joint pour étanchéité droite/périmétrique
• Forme du profil pour suivre la géométrie de la porte ou du panneau
• Construction du tissu sélectionnée selon les besoins thermiques et mécaniques
• Construction de l'âme en treillis métallique spécifiée selon les exigences mécaniques

Terminologie
Termes courants utilisés pour des produits similaires : joint tadpole en basalte; joint tadpole en fibre de basalte; joint tadpole en basalte; joint en tissu de basalte; joint tadpole à âme en treillis métallique; joint tadpole haute température; ruban tadpole; ruban de joint tadpole.

Questions fréquentes (résumé)

• Qu'est-ce que c'est ? — Un joint thermique ampoule-queue avec revêtement externe en basalte tissé et âme interne en treillis métallique.
• Rôle de l'âme en treillis métallique ? — Renfort structurel et stabilité du profil pendant la compression.
• Usages courants ? — Portes de fours et de fours industriels, chambres thermiques, équipements de chauffage et applications OEM.
• Peut-il être personnalisé ? — Oui : diamètres d'ampoule, dimensions de queue, longueurs, profils et constructions d'âme sont personnalisables.

Caractéristiques / données techniques

• Type de produit : Joint tadpole / joint en profil tadpole
• Revêtement extérieur : Tissu tissé de basalte
• Âme interne : Treillis métallique
• Profil : Ampoule arrondie (étanchéité) + queue de montage
• Application : Étanchéité thermique haute température pour fours, furnaces, chambres, poêles et enceintes
• Personnalisation : Diamètre d'ampoule, largeur/épaisseur de queue, longueur totale, forme du profil et construction du noyau
• Installation : Méthode de fixation ou de retenue selon la conception de l'équipement ; éviter une compression excessive ou des courbures prononcées
• MOQ (tel qu'affiché sur la page) : 1
• Conditions commerciales typiques affichées : EXW, FOB, CIF, DDP, FCA
