Vue d'ensemble

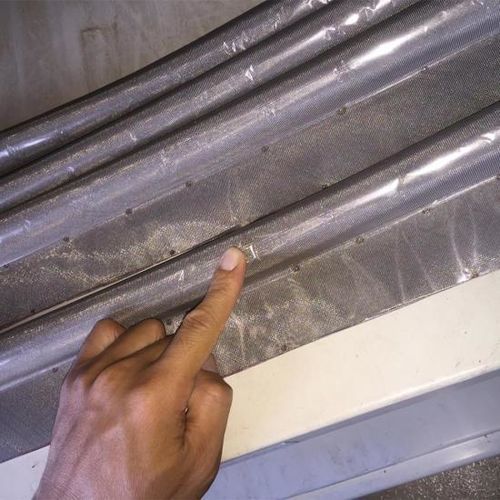

Le joint têtard en fibre de verre aluminisée offre un joint thermique flexible à bulbe et queue pour portes de fours, appareils de chauffage, enceintes thermiques, panneaux d'accès et équipements industriels exposés à des températures élevées et à des radiations thermiques.

Construction

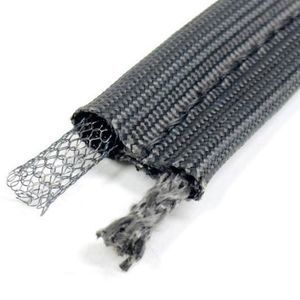

Le joint comporte une couverture externe tissée en fibre de verre aluminisée et un noyau interne flexible. La surface aluminisée réfléchissante dévie le rayonnement thermique tandis que le noyau apporte la forme, la résilience et la compressibilité nécessaires au profil têtard.

Composants du joint

• Couverture en fibre de verre aluminisée : couche de protection thermale exposée qui réfléchit la chaleur rayonnante.
• Noyau interne : assure le corps, la résilience et la compressibilité du profil têtard.
• Bulbe d'étanchéité : se comprime contre la surface d'appui pour établir l'étanchéité thermique principale.
• Queue de fixation : section dédiée à la fixation sur portes, cadres ou panneaux.

Options de construction du noyau

• Noyau en fil galvanisé : renforcement interne apportant stabilité structurelle et maintien du profil.
• Noyau creux : noyau léger et très flexible pour une compression aisée et une bonne conformité à la surface.

Étanchéité par compression avec profil têtard

• Fixation : installer la queue le long du pourtour de la porte, du cadre, du panneau ou de l'équipement.
• Positionnement : aligner le bulbe avec la surface d'appui.
• Compression : la fermeture de la porte ou du panneau comprime le bulbe pour créer l'étanchéité.
• Conformabilité : le profil flexible suit les petites variations de la surface d'appui.
• Séparation thermique : le joint comprimé constitue une barrière thermique autour de l'ouverture ou du joint.

Performances thermiques
Les constructions typiques en fibre de verre aluminisée sont spécifiées pour un service allant jusqu'à environ 500°F / 260°C selon le tissu, le revêtement aluminisé, le matériau du noyau, la géométrie du joint et les conditions d'exploitation. La température admissible finale doit être confirmée pour chaque application.

Chocs thermiques et cycles de chauffage répétés
La couverture en fibre de verre flexible et le choix approprié du noyau tolèrent mieux les cycles thermiques répétés que de nombreux matériaux d'étanchéité rigides ; le type de noyau influe sur la récupération après compression et le comportement à long terme.

Applications

• Portes de fours industriels
• Joints de portes de fours et de cuisinières commerciales
• Portes d'appareils de chauffage et panneaux d'accès
• Enceintes thermiques et panneaux d'accès de chambres thermiques
• Équipements de traitement et de coulée des métaux
• Assemblages de barrières thermiques et équipements thermiques OEM
• Joints thermiques de remplacement

Fabrication sur mesure
Diamètres de bulbe, dimensions de queue, longueurs totales, constructions de noyau et géométries de profil personnalisés peuvent être produits pour correspondre aux équipements OEM ou aux besoins de remplacement. Plans, échantillons et spécifications d'application sont utilisés pour le développement.

Considérations d'installation
Une installation correcte influence la performance d'étanchéité. Fixer la queue pour éviter tout mouvement excessif ou torsion. Veiller à l'alignement du bulbe avec la surface d'appui et éviter une compression excessive ; prévoir un jeu suffisant pour permettre la déformation tout en maintenant le contact continu.

Comment spécifier

• Diamètre de bulbe requis
• Largeur et épaisseur de la queue
• Longueur totale du joint
• Dimensions de la porte ou du panneau
• Jeu de compression disponible
• Température de service
• Exposition au rayonnement thermique
• Fréquence des cycles thermiques
• Construction de noyau requise
• Méthode de fixation
• Produits chimiques ou fluides en contact
• Échantillon ou plan de joint existant

Points fréquemment demandés

• Un joint têtard en fibre de verre aluminisée est un joint thermique bulbe-et-queue avec une couverture tissée aluminisée et un noyau interne offrant une étanchéité compressible.
• Le revêtement aluminisé reflète la chaleur rayonnante et protège la surface exposée à proximité de composants chauds.
• Référence de température de service généralement jusqu'à environ 500°F / 260°C mais dépend de la construction et des conditions d'utilisation.
• Le noyau en fil galvanisé apporte renfort et maintien du profil ; le noyau creux offre un comportement léger et très compressible.

Caractéristiques techniques / spécifications

• Type de produit : Joint têtard / tadpole
• Couverture externe : Tissu en fibre de verre aluminisée
• Options de noyau : Noyau en fil galvanisé ou noyau creux
• Profil : Bulbe et queue de montage
• Surface réfléchissante : Revêtement aluminisé
• Référence de température : Jusqu'à environ 500°F / 260°C selon matériaux et conditions
• Résistance aux chocs thermiques : Adapté aux cycles thermiques si correctement spécifié
• Diamètre du bulbe : Personnalisable
• Dimensions de la queue : Personnalisables
• Longueur totale : Personnalisable
• Configuration de profil : Profils personnalisés disponibles
