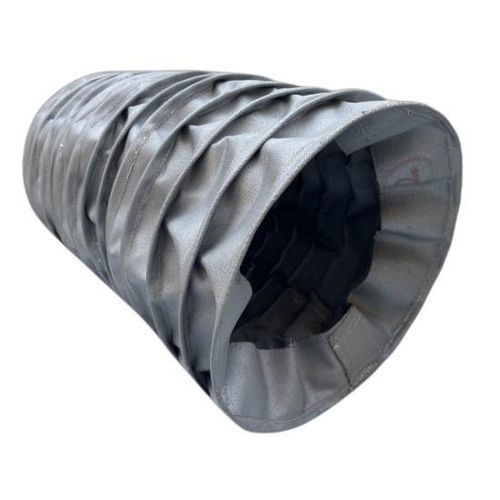

Soufflet cylindrique BSTFLEX Sewn

ronden PTFEen toile enduite

Présentation du produit
Les soufflets cousus à armature filaire BSTFLEX sont des protections flexibles sur mesure conçues pour des applications industrielles à grand diamètre et à longue course. Une armature filaire interne stabilise chaque convolution lors de l'extension et de la compression afin de réduire l'affaissement du tissu et de maintenir une géométrie constante. Ces soufflets en tissu renforcé par fil protègent les tiges hydrauliques, arbres, actionneurs, mécanismes télescopiques et autres composants mobiles contre la poussière, les copeaux, l'abrasion, l'huile, le liquide de refroidissement, les étincelles et la chaleur rayonnante. Paramètres personnalisables : diamètres intérieur et extérieur, longueurs comprimée et étendue, course, diamètre et espacement du fil, matériau du tissu et configuration de montage.

Construction à armature filaire
L'armature filaire interne définit et stabilise chaque pli afin que l'ensemble ne dépende pas uniquement de la rigidité du tissu. Cette conception offre :

• Meilleure stabilité dimensionnelle pendant les cycles
• Meilleur support structurel pour grands diamètres
• Réduction de l'effondrement et de l'affaissement du tissu
• Adaptation aux grands déplacements et longues extensions
• Rapport comprimé/étendu efficace
• Options de géométries personnalisées

Dimensions personnalisées (matrice des spécifications clés)
Type de soufflet : Soufflet cousu à armature filaire
Forme : Rond / Cylindrique
Diamètre intérieur : Sur mesure
Diamètre extérieur : Sur mesure
Longueur étendue : Sur mesure
Longueur comprimée : Sur mesure
Course : Selon l'application
Armature filaire : Diamètre et espacement sur mesure
Matériau du tissu : Selon l'environnement
Construction des extrémités : Collerette, bride, serrage ou sur mesure
Fermeture : Fermé, fermeture éclair, velcro ou sur mesure
Production : Prototypes et quantités OEM

Adaptation aux grands diamètres et longues courses
Les soufflets de grand diamètre peuvent présenter des plis irréguliers, des torsions et des contacts avec des pièces mobiles. La construction à armature filaire maintient le profil et la consistance des plis pendant le mouvement, adaptée aux machines lourdes, presses, systèmes de levage et mécanismes télescopiques à longue course.

Options de matériaux

• Nylon enduit — protection industrielle générale avec flexibilité et résistance à l'abrasion
• Fibre de verre enduite de silicone — pour températures élevées et exposition à la chaleur ou aux étincelles
• Fibre de verre enduite de PTFE — résistance chimique et thermique avec faible adhérence
• Fibre de verre aluminisée — réflexion de la chaleur rayonnante près des fours et procédés chauds
• Tissus techniques haute température — pour environnements de chaleur sévère et particules incandescentes

Considérations haute température
Lorsque les tissus résistants à la chaleur ne peuvent pas former des plis autoportants rigides, l'armature filaire préserve la géométrie du soufflet tout en permettant l'utilisation de matériaux flexibles haute température. Prendre en compte l'exposition à la chaleur rayonnante, aux étincelles de soudage, aux particules chaudes et aux environnements de fonderie ou de four lors du choix des matériaux et de l'espacement du fil.

Applications de protection machine
Ces soufflets protègent les composants mobiles contre :

• Poussière
• Copeaux métalliques
• Débris d'usinage
• Particules abrasives
• Huile et graisse
• Liquide de refroidissement
• Étincelles
• Chaleur rayonnante
• Contamination environnementale

Options de montage
Les configurations d'extrémité et de montage incluent collerettes textiles, extrémités à serrage, sections de montage renforcées, brides métalliques, œillets, plaques de montage et systèmes de fixation sur mesure. Les constructions fendue ou zippée sont possibles pour équipements non démontables.

Informations requises pour la production sur mesure (paramètres)

• Diamètre intérieur
• Diamètre extérieur maximal
• Longueur totalement comprimée
• Longueur totalement étendue
• Course requise
• Dimensions de montage
• Orientation d'installation
• Température de fonctionnement
• Exposition environnementale
• Fréquence de mouvement
• Dessin ou photo de l'équipement

Pourquoi choisir BSTFLEX
BSTFLEX associe savoir-faire en couture industrielle sur mesure et expérience des tissus techniques haute température pour fournir des soufflets à armature filaire adaptés aux applications grand diamètre et haute température. Nous proposons dimensions sur mesure, renforts filaires, matériaux spéciaux, solutions de montage et production OEM.

Spécifications techniques

• Produit : Soufflet cousu à armature filaire (BSTFLEX)
• Forme : Rond / Cylindrique
• Dimensions : Diamètres intérieur/extérieur et longueurs étendue/comprimée sur mesure
• Course : Selon application
• Armature filaire : Diamètre et espacement sur mesure
• Matériaux : Nylon enduit, fibre de verre enduite de silicone, PTFE, fibre de verre aluminisée, tissus haute température
• Construction des extrémités : Collerette, bride, serrage ou sur mesure
• Options de fermeture : Fermé, fermeture éclair, velcro ou sur mesure
• Quantités : Prototypes et OEM
• Applications typiques : Gros vérins hydrauliques, arbres, actionneurs, systèmes télescopiques, presses industrielles, équipements de fonderie et four, systèmes de levage et machines lourdes
