Soufflet rectangulaire

ronden PTFEen toile enduite

Présentation du produit

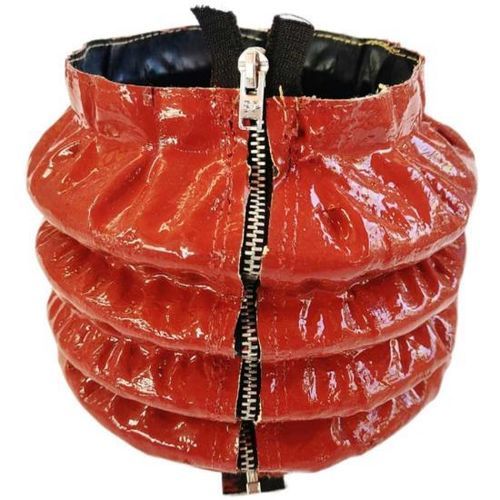

Les soufflets cousus zippés BSTFLEX sont des protections amovibles fendue, conçues sur mesure pour protéger les glissières de machine, les rails linéaires, les vis à billes/vis de translation, les tiges d'actionneurs et autres organes mobiles, tout en autorisant une installation en retrofit et un accès rapide pour la maintenance. La construction en accordéon se comprime et s'étend avec le déplacement et protège contre la poussière, les copeaux, les particules abrasives, l'huile, le liquide de refroidissement, la graisse, les étincelles et la chaleur.

Caractéristiques principales

• Construction fendue ou zippée pour applications de retrofit et à forte maintenance
• Conception à plis accordéon qui suit le mouvement de la machine
• Formes disponibles : ronde, rectangulaire ou profils personnalisés
• Systèmes de fermeture personnalisés : fermeture robuste, velcro, boutons-pression ou combinaisons
• Options de montage : colliers, brides, colliers de serrage, bouts renforcés, plaques de montage
• Choix de matériaux pour environnements standards ou à températures élevées

Fermeture zippée à accès rapide
La conception avec fermeture intégrée ou fendue permet d'ouvrir le soufflet, de l'enrouler autour du composant puis de le refermer en position, ce qui simplifie :

• L'installation initiale
• Les inspections routinières
• La lubrification et l'entretien
• Le remplacement de composants et la maintenance d'urgence

Options de fermetures personnalisées
Les systèmes de fermeture sont choisis selon l'application :

• Fermetures à glissière robustes
• Fermetures velcro
• Boutons-pression
• Systèmes de fixation combinés
• Constructions entièrement fermées (sans fente)

Dimensions personnalisées
Chaque soufflet cousu zippé est fabriqué aux dimensions réelles et à la course du composant protégé. Les paramètres habituels incluent diamètre/interne, dimensions externes, longueurs comprimée et étendue ainsi que la course requise.

Spécifications / options disponibles
Forme de soufflet — Ronde, rectangulaire ou personnalisée
Dimensions intérieures — Sur mesure
Dimensions extérieures — Sur mesure
Longueur étendue — Sur mesure
Longueur comprimée — Sur mesure
Course — Selon déplacement machine
Fermeture — Glissière, velcro, bouton-pression ou sur mesure
Tissu — Sélectionné selon l'environnement d'utilisation
Montage — Collier, bride, pince ou sur mesure
Renfort — Optionnel
Production — Prototypes et production OEM

Options de matériaux
Le choix des matériaux dépend du type de contamination, de la température et de l'environnement mécanique. Options disponibles :

• Tissu nylon enduit : flexible et résistant à l'abrasion pour protection industrielle générale
• Fibres de verre enduites de silicone : pour températures élevées et exposition aux étincelles
• Fibres de verre enduites de PTFE : résistance chimique et faible adhérence en surface à haute température
• Fibres de verre aluminisées : protection contre le rayonnement thermique près des fours ou procédés à chaud
• Tissus techniques personnalisés : développés selon exigences de température, abrasion, huile/produits chimiques et flexion

Options de montage
Configurations de montage personnalisées comprenant :

• Colliers en tissu
• Extrémités montées par pince
• Sections d'extrémité renforcées
• Brides de montage métalliques
• Œillets
• Plaques de montage personnalisées et fixations spéciales

Applications typiques

• Machines hydrauliques et protection de tiges de vérin
• Machines-outils CNC, fraiseuses et protection de vis à billes/vis de translation
• Systèmes de guidage linéaire et équipements de positionnement
• Automatisation industrielle, robotique et machines d'emballage
• Équipements de fonderie et de traitement des métaux
• Équipements de levage, mécanismes télescopiques et machines spéciales
• Projets de maintenance et de retrofit nécessitant une installation sans démontage complet

Informations requises pour la production sur mesure
Informations typiques nécessaires pour définir forme, taille et configuration :

• Forme du soufflet
• Diamètre intérieur ou largeur/hauteur intérieure
• Dimensions extérieures maximales autorisées
• Longueur entièrement comprimée
• Longueur entièrement étendue
• Course requise
• Position de la fermeture/zip
• Méthode de montage
• Température de service
• Exposition environnementale
• Plan, photo ou échantillon existant

Caractéristiques techniques

• Formes : ronde, rectangulaire ou sur mesure
• Types de fermeture : glissière, velcro, bouton-pression, combinaisons ou entièrement fermé
• Matériaux : nylon enduit, fibres de verre enduites de silicone, fibres de verre enduites de PTFE, fibres de verre aluminisées, autres tissus techniques
• Montage : collier, bride, pince, plaque de montage, œillets ou sur mesure
• Renfort : bouts renforcés optionnels ou supports internes
• Capacité de production : prototypes et production OEM pour dimensions personnalisées
